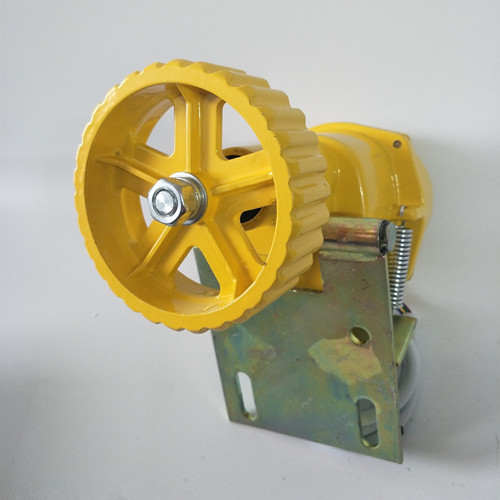

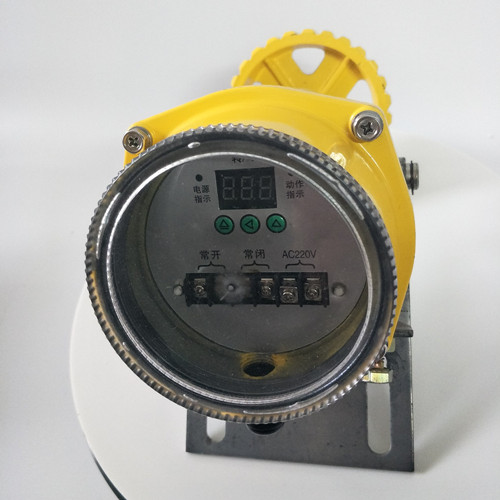

打滑检测装置NDH-III-LC

用途

用于检测带式运输机在运行中的胶带与主动滚筒之间的打滑，打滑所造成的恶性事故，该检测器还可用于多条胶带机联锁启动和停机，低速 抱闸保护。

工作原理

打滑检测装置NDH-III-LC工作时，通过胶带带动触轮，使触轮反应出胶带的实际带速，触轮带动检测器内传动轴，使产品内部继电器工作，继电器工作主要是由轮片切割光电信 号，由内设固定数值与实际值产生对比数值从而产生通断信号，完成检测带速工作，如果胶带速度与主滚筒速度不同步并下降到正常带速的20-30%时，接点通 断信号发生变化，重新输出一组信号给控制室，警示工作人员胶带已处于严重打滑状态。

技术参数

环境温度: -35℃～+60℃

相对湿度: 不大于95% （25oC时）

工作电压:    AC 220V 触点容量  380V 3A

工作位置:    带式运输机上胶带下方

接点数量:    一常开、一常闭一组转换接点

动作方向:    双向

可 靠 性  ：＞106

重    量：4.5KG

安装方式    数显速度检测仪NSD-A4GB/II

安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应胶带有料情况下使打滑检测器与胶带面平行， 同时胶带无料运转时检测器触轮与胶带面应接触，且安装位置在振动和胶带抖动的地方。

当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以产品工作正常。使用时只要将产品按安装示意图安装在相应的位置上即可。
