防堵耐压内藏式双文丘里管流量计
价格:2000.00
地区:江苏省 南京市
电 话:13813809132
手 机:13813809132
传 真:025-68650211

概述
    内藏式双文丘里管流量计是在被测风道内设有一个大文丘里管和一个小文丘里管构成,其特点是大、小文丘里管的科学、合理的设计,使该内藏式双文丘里管流量计具有流阻小、压差大、稳定性好,同时,可对温度压力进行自动修正,并且具有测量高,量程比宽、安装方便,使用寿命长。本内藏式双文丘里管可广泛适用于各种气体输送的自动控制设备及大管道中大煤气量、大风量的自动计量、调节、控制等,如用于发电厂锅炉送风的计量与调节等。  内藏式文丘里管主要是针对工业企业中大管径、低流速、大流量各类气体进行流量测量,具有独特的结构设计,并在国家大型重点风洞实验室进行实流标定。可广泛用于石油、化工、冶金、电力等行业大管径流体的控制与计量。
内藏式双文丘里管流量计适用范围
    1、 公称直径:圆形管道:350mm≤DN≤4000mm
                  矩形管道:350mm×350mm≤DN≤4000mm×4000mm
    2、 介质温度:t≤450℃(大于450℃时,订货时请注明)
    3、 公称压力:PN≤6.4MPa
    4、 稳定度:±10Pa
    5、 等级:0.5级,1级,1.5级
内藏式双文丘里管流量计主要特点
    1、 对流体产生的阻力小、能耗低。
    2、 差压大、高、测量范围宽。
    3、 稳定性好,有平滑的差压特性。
    4、 因其独特的结构,长期使用不易发生堵塞现象。
    5、 安装方便,便于维护。
    6、 要求的前直管段比标准节流装置短,约前1.5D,后0.5D
内藏式双文丘里管流量计结构形式

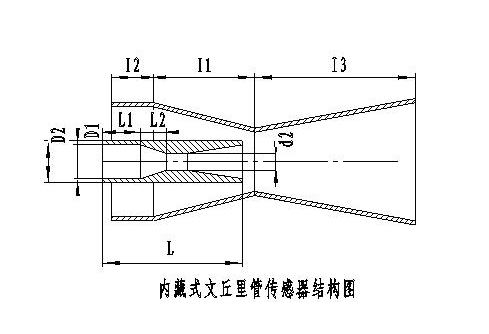

 1、 文丘里管道结构示意图见图

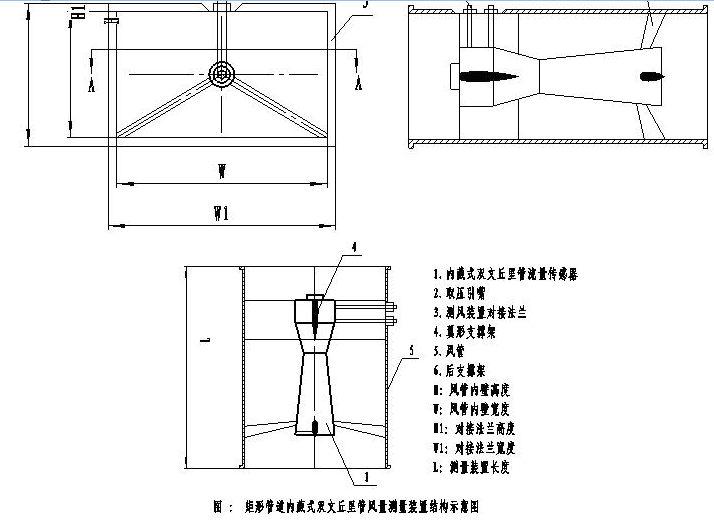

 2、 矩形管道内藏式文丘里管示意图见图:


加工定制

类型

差压式流量计

精度等级

1

公称通径

DN4000

适用介质

液体,气体,蒸汽等

工作压力

PN≤2.5MPa

工作温度

t≤600℃
