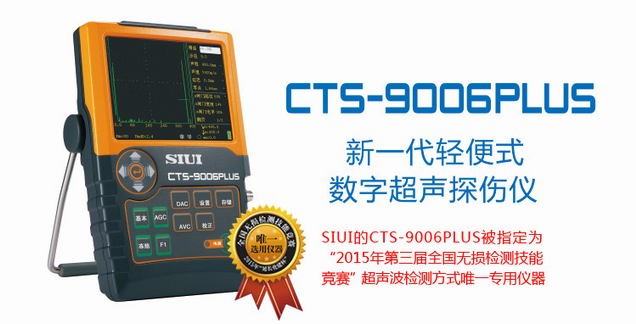

汕头声波探伤仪S-9006
价格：￥29800.00
地区：北京市
电 话：010-61023410
手 机：13552603955
传 真：010-61023410
-
图文详情
-
产品属性
-
相关推荐
采样速率 240MHz，测量分辨率 0.1mm
工作频率范围 0.5～10MHz，灵敏度余量达 65dB
20～2000Hz的脉冲重复频率，步进20Hz，避免探伤过程中出现混响信号
自动增益控制 AGC，配合峰值回波、图像冻结功能，快速确定缺陷波，探伤
G 曲线，使用已知平底孔或大平底回波，制作出 3 条不同当量的曲线
DAC 曲线，配合回波比较功能，使不同距离不同波幅的回波定量更简便
宽视角、高亮度、高清晰度的 5.7”彩色 TFT 显示屏，亮度可调，细节一览无遗
3 种不同的显示颜色搭配方案，满足不同使用场景和习惯的需求
存储 300 组曲线及波形，满足不同探伤工艺应用及探伤数据存档的需求
项 目 | 单 位 | 技 术 数 据 |
衰减器误差 | dB | 每12dB ±1dB |
垂直线性误差 | % | ≤3 |
动态范围 | dB | ≥30 |
探伤灵敏度余量 | dB | ≥60（2.5Z20N探头） |
薄板分辨力 | mm | ≤3（5C10N 探头） |
远区分辨力 | dB | ≥26 |
水平线性误差 | % | ≤0.5 |
探测范围 | mm | 0 ~ 13000（钢纵波） |
材料声速 | m/s | 400 ~ 9999 |
增益调节 | dB | 范围：0 ~ 110； 调节档位：0.5 / 2 / 6/ 12 |
工作频率 | MHz | 1 ~ 4 / 0.5 ~ 10 |
抑制 | % | 0 ~ 80 非线性抑制 |
检波方式 | 负向检波 / 正向检波 / 双向检波 / 滤波 | |
脉冲重复频率 | Hz | 20~2000，步进20Hz |
闸门 | 闸门方式：off / 进波 / 失波 / 进波+报警声 / 失波+报警声 | |
存储 | 300组数据集，包括仪器设置、探伤状态和回波图形等 | |
自动增益功能 | 使闸门内回波幅度自动调节到指定幅度 幅度设置：40% / 50% / 60% / 70% / 80% / 90% / 100% | |
峰值记忆功能 | 显示波形包络 | |
峰值回波功能 | 记录包含回波的回波波形 | |
冻结功能 | 冻结屏幕波形 | |
自动校正功能 | 用于校正材料声速与探头点 校正模式：声速+点 / 声速 / 点 | |
角度测量功能 | 用于测量探头角度 | |
转存功能 | 通过U接口把仪器内部数据集转存到U盘中 | |
截图功能 | 将仪器屏幕存为图片并输出到U盘中 | |
工作时间 | h | ≥7 （与背景光亮度有关） |
工作电压 | V | 9～12 (外部直流电源)， 6.0~8.4 (电池) |
工作温度 | ℃ | －10~40 |
环境要求 | IP 65 | |
重量 | kg | 约1.15（含电池） |
尺寸 | mm | 152 × 240 × 52 (宽×高×深) |
