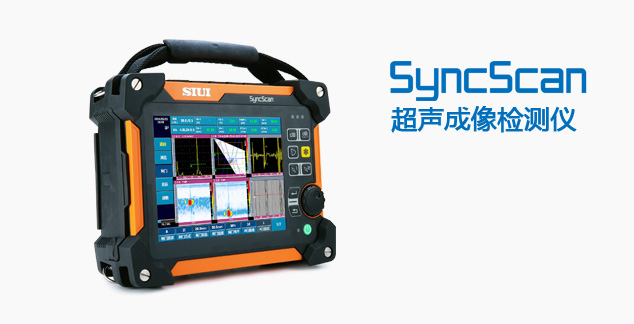

1

显示屏

8.4’’TFT高亮液晶屏，分辨率800×600点

2

面板

字图形面板膜

3

操作方式

按键、旋钮、触摸屏

4

语言

中文

5

单位

mm/inch

6

电池类型

智能锂离子电池

7

电池容量

7.5Ah

8

电池电压

11.1V

9

电池数量

1只

10

电池工作时间

≥4小时

11

适配器输入

交流100～240V 50Hz/60Hz

12

适配器输出

直流15V

13

适配器功率

70W

14

仪器功率

26VA

15

数据存储器

标准SD卡（16G）

16

U接口

2个

17

网络接口

1个

18

视频输出

1个（VGA）

19

编码器接口

1个（14芯）

20

报警器接口

——

21

无线网络（WIFI）

内置

22

工作环境

-10℃～45℃

23

存储环境

-20℃～60℃

24

IP等级

IP65

25

仪器尺寸

284×220×90（单位：mm）

26

仪器重量

3.75Kg（含1只电池，电池重量0.55Kg）

27

附件箱尺寸

465×365×185（单位：mm）

28

附件箱毛重

8.5Kg

29

外包装尺寸

国内标准套：530×425×245（单位：mm）

国内（标准套+多探头）：——

30

外包装毛重

国内标准套：9.5Kg

国内（标准套+多探头）：——

成像模式：通用UT

31

通道数

1个

32

探头接口类型

LEMO 00

33

探头接口数量

2个

34

支持阵元数

2个

35

脉冲类型

负方波

36

发射电压

50～500V，步进1V

37

脉冲宽度

30～1000ns，步进10ns

38

重复频率

20～2000Hz可调，步进20Hz

39

阻尼

25/75/200/1000Ω，4档

40

A/D采样频率

170MHz/1it

41

增益

0～110dB，步进：0.5/2/6/12dB

42

增益微调

-4～+4

43

表面补偿

0～12dB

44

带宽

0.5～20MHz（-3dB）

45

滤波器

数字：10档，1～4/0.5～10/2～20/1/2.5/4/5/10/13/15MHz

模拟：4档，3MHz/5MHz/10MHz/全通

46

检波方式

正向/负向/双向/RF

47

抑制

0～80%，步进1%

48

探测范围

0～15000mm，显示范围5mm

49

材料声速

500～15000m/s，步进1m/s

50

脉冲移位

0～1000mm，步进0.01mm

51

探头点

0～200us，步进0.01us

52

探头前沿

0～100mm，步进0.01mm

53

向导

自动校准（声速、点）、角度校准、DAC、G

54

测量点

峰值/前沿/J前沿

55

测量

三闸门：幅度、幅度dB差值、声程、水平距离、垂直距离

56

闸门

闸门起位：全范围

闸门宽度：全范围

闸门电平：10～90%，步进1%

57

曲线功能

DAC（曲线/折线），多6条（合/T4730/GB11345标准）

TCG，多6条

G（含三倍近场）

58

辅助功能

全屏、坐标切换（声程/深度/水平）、单次/连续自动增益（40~100%，步进10%）、二次波颜色、波形比较、闸门扩展、波形填充、短片录制

自动冻结（闸门：A、B、A和B、A或B）

曲面修正（CSC）

59

报警

声光报警：进波/失波

60

探伤灵敏度余量

≥60dB（2.5Z20N探头）

61

时基线性

≤0.5%

62

垂直线性

≤3%

63

幅度线性

≤±2%

64

衰减器

20dB±1dB

65

动态范围

≥32dB（/T 10061标准测试）

66

远区分辨力

≥26dB

67

等效输入噪声

＜40×10^-9 V/

成像模式：相控阵

68

通道数

16个

69

探头接口类型

Tyco

70

探头接口数量

1个

71

支持阵元数

64个

72

脉冲类型

双性方波

73

脉冲电压

10～110V，步进2V

74

发射频率

2～10MHz，步进0.5MHz

75

发射能量

4档

76

重复频率

100Hz～20KHz，步进100Hz

77

脉冲发生器延迟

0～20μs，分辨率5ns

78

脉冲发生器聚焦

单点聚焦

79

带宽

0.7～20MHz（-3dB）

80

A/D采样频率

100MHz/1it

81

增益

0～80dB，步进：0.1/0.5/2/6/12

82

表面补偿

0～12dB

83

接收器延迟

0～20μs，分辨率2.5ns

84

接收器聚焦

每扫描线1008焦点

85

检波方式

正向、负向、双向、滤波

86

滤波器

6档，0.7～4.0/2.5～7.0/4.0～8.5/7.0～10.0/9～15MHz/0.7～20

87

扫描类型

A/S/L/C/D

88

向导

扫描向导、声速/延迟/灵敏度/TCG校准向导

89

触发方式

时基/编码器

90

单次扫查长度

≥3m（16G存储卡，0.5mm编码器）

91

扫描线数量

512线

92

扫描角度范围

-89°～+89°，步进1°

93

角度间距

0.1°～5°，步进0.1°

94

焦点位置

6～500mm，步进1mm

95

探测范围

0～1000mm，步进0.01mm

96

材料声速

500～15000m/s，步进1m/s

97

显示延迟

0～1000mm，步进0.01mm

98

自动校准

声速、延迟、灵敏度、TCG、水平点

99

测量点

峰值/前沿/J前沿

100

测量

三闸门：可测量回波幅度、声程、水平距离、垂直距离

双测量光标：可测量图像上的水平、垂直位置及光标间距离

101

闸门

闸门起位：全范围

闸门宽度：全范围

闸门电平：10～90%，步进1%

102

曲线功能

TCG，多6条

103

辅助功能

自动增益

104

报警

声光报警：进波/失波

105

显示测量值

8个位置，可自定义显示

106

数据分析

成像模式切换、图像闸门动态重建

成像模式：TOFD

1

通道数

1个（与通用UT接口共用）

2

探头接口类型

LEMO 00

3

探头接口数量

2个

4

支持阵元数

2个

5

脉冲类型

负方波

6

脉冲电压

50～500V，步进1V

7

脉冲宽度

30～1000ns，步进10ns

8

重复频率

20～2000Hz，步进20Hz

9

阻尼

25/75/200/1000Ω，4档

10

带宽

0.5～20MHz（-3dB）

11

A/D采样频率

170MHz/1it

12

增益

0～110dB，步进：0.5/2/6/12

13

表面补偿

0～12dB

14

检波方式

RF

15

滤波器

6档，0.5～5/0.5～10/3.5～10/0.5～15/5.0～15/0.5～20MHz

16

线平均

4档，1/2/4/8

17

向导

TOFD向导

18

出图方向

横向、纵向

19

触发方式

编码器

20

单次扫查长度

≥90m（16G存储卡，0.5mm编码器）

21

探测范围

0～15000mm，步进0.1mm

22

材料声速

500～15000m/s，步进1m/s

23

脉冲移位

0～1000mm，步进0.01mm

24

探头点

0～200μs，步进0.01us

25

探头前沿

0～100mm，步进0.01mm

26

数据分析

缺陷高度和长度测量

直通波/底面反射波拉直

直通波/底面反射波滤除

图像对比度调整

图像增益调整

图像放大
