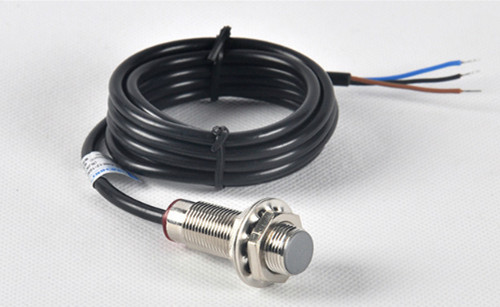

HJ-2S霍尔传感器

本产品采用圆管形水设计,在轻工、化工、纺织、印刷、机械、冶金、电信、交通、自控、电子计算机等领域有广泛的应用。在大电流磁场或磁钢磁场的作用下，办产品能测量高频、工频，直流等各种波形电流，较高，电压范围宽，功耗小，输出功率大，广泛应用在计数，测电流频率，测速，编程，位置各种测量领域。

霍尔开关普遍具有以下特点：
1.响应频率高
2.重复定位高
3.干扰能力强
4.多种保护功能,有工作状态指示灯
5.可以和编程控制器(PC)直接接口
6.高性,长寿命

HJ-2S霍尔传感器结构组成和特点：
霍尔集成电路是霍尔元件与电子线路一体化的产品，它是由霍尔元件、放大器、温度补偿电路和稳压电路利用集成电路工艺技术制成的。它能感知与磁有关的物理量，又能输出相关的电控信息，所以霍尔集成电路既是一种集成电路，又是一种磁敏传感器，它一般采用DIP或扁平封装。

霍尔集成电路的原理
  当将一块通电的半导体薄片垂直置于磁场中时，薄片两侧由此会产生电位差，此现象称为霍尔效应。此电位差称为霍尔电势，电势的大小E=KIB/d，式中K是霍尔系数，d为薄片的厚度，I为电流，B为磁感应强度。图1示出霍尔效应的原理：在三维空间内，霍尔半导体平板在XOY平面内，它与磁场方向垂直，磁场指向Y轴的方向，沿X轴方向通以电流I，由于运动的电荷与磁场的相互作用，结果在Z轴方向上产生了霍尔电势E，一般其值可达几十毫伏。为此，将霍尔元件与电子线路集成在一块约2mm*2mm的硅基片上，就做成了温度稳定性好、性高的霍尔集成电路。

HJ-2S霍尔传感器型号及参数说明：
型号：HJ-2S
外形：M12mm圆柱体
输出方式：NPN三线常开型
检测距离：10mm
电源电压：5-24VDC,6-36VDC
输出电流：200mA

可检测物体：永磁体
开关频率：320KHZ
外壳材料：金属铜
检测距离 10mm±10%
设定距离 0~8mm
检测物体 磁铁
标准检测物体 ?8x2mm
