简介

膨胀节习惯上也叫补偿器，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。 膨胀节是为了补偿因温度差与机械振动引起的附加应力，而设置在容器壳体或管道上的一种挠性结构。利用其工作主体波纹管的伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振、供热上，为了供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力和作用在阀件或支架结构上的作用力。圆形织物非金属膨胀节

由于膨胀节作为一种能自由伸缩的弹性补偿元件，具有工作、性能良好、结构紧凑等优点，已广泛应用在化工、冶金、核能等部门。在容器上采用的膨胀节，有多种形式，就波纹的形状而言，以U形膨胀节应用得为广泛，其次还有Ω形和C形等。而在管道上采用的膨胀节就结构补偿而言，又分为式、压力平衡式、铰链式以及万向接头式等。

金属膨胀节

①弯管式膨胀节

将管子弯成U形或其他形体（图1），也称涨力弯。是利用形体的弹性变形能力进行补偿的

圆形织物非金属膨胀节

弯管式膨胀节

一种膨胀节。它的优点是强度好、寿命长、可在现场制作，缺点是占用空间大、消耗钢材多和摩擦阻力大。这种膨胀节广泛用于各种蒸汽管道和长管道上。圆形织物非金属膨胀节

②波纹管膨胀节

波纹管膨胀节是用金属波纹管制成的一种膨胀节。它能沿管道轴线方向伸缩，也允

膨胀节

许少量弯曲。图2为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。为了过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它连接的两端管道上设置导向支架。另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。这类膨胀节的优点是节省空间，节约材料，便于标准化和批量生产，缺点是寿命较短。波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。随着波纹管生产技术水平的，这类膨胀节的应用范围正在扩大。目前，波纹管膨胀节可用在压力6.0兆帕的管系中。圆形织物非金属膨胀节

③套筒式膨胀节

套管伸缩节由能够作轴向相对运动的内外套管组成。内外套管之间采用填料函密封。使用时保持两端管子在一条轴线上移动。产品主要有套筒（芯管），外壳，密封材料等组成.用于补偿管道的轴向伸缩及任意角度的轴向转动.具有体积小补偿量大的特点适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，热膨胀的补偿。

套筒式补偿器的内套筒与管道连接，采用自压式动密封的原理与结构，它可以随着管道的伸缩在外壳内进行自由滑动，能适应任何管道的密封要求.外壳与内套筒之间采用新型合成材料密封，能，腐蚀老化，适用温度-40至150，情况下可达350.既能轴向滑动，又能管内介质不泄漏。

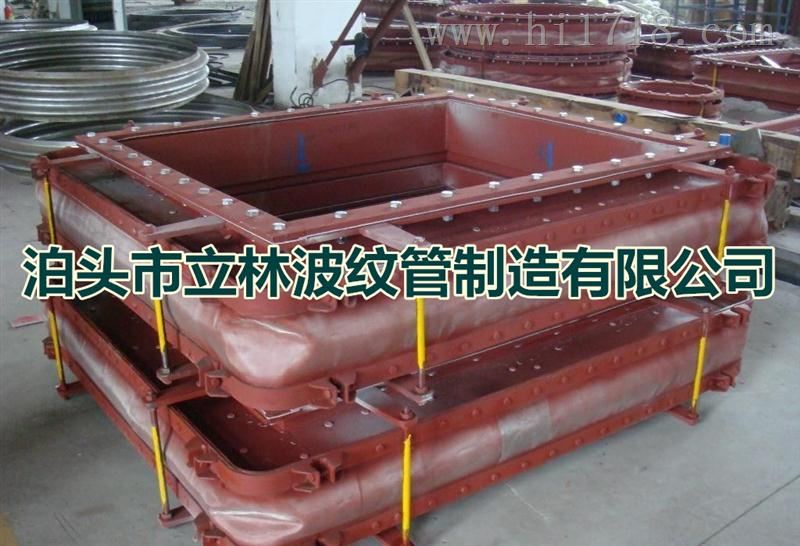

非金属膨胀节

①橡胶风道膨胀节

风道橡胶补偿器分为FDZ、FVB、FUB、XB四种型号，由橡胶和橡胶一纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减震、降噪、密封、耐介质、便于位移和安装，是环境保护领域中一种为理想的减震、降噪、消烟除尘的配套件。
