50kN手扳楔形拉伸夹具概况：50kN手扳楔形拉伸夹具是电子试验机中常用的一款拉伸夹具，试样厚度7mm，试样直径Φ20mm。楔形设计可使夹持力随着测试样品受力的增加而增加,有效避免了打滑现象。通常用于夹持金属、非金属类板材、棒材、管材等试样，使用方便，夹持可靠，可以根据实际需求选择并更换相应钳口。 50kN手扳楔形拉伸夹具钳口选配：平钳口：0－7mm（试样厚度7mm）圆钳口：Φ4-Φ9（小试样直径4mm 试样直径9mm）        Φ9-Φ14（小试样直径9mm 试样直径14mm）        Φ14-Φ20（小试样直径9mm 试样直径14mm） 50kN手扳楔形拉伸夹具操作步骤：1，分别将上、下楔形拉伸夹具装到试验机的上、下接头上，插上插销，旋紧锁紧螺母。2，先往上扳动上面楔形拉伸夹具的把手，让钳口张开。3，将试样的一段放入上楔形拉伸夹具钳口之间，并使试样位于钳口的中央，松开上把手，将试样上端夹紧。4，将力量归零，调整移动横梁高度至合适的位置。5，往下扳动下面楔形拉伸夹具的把手，让钳口张开，用同样方法将试样下端放入下面拉伸夹具，将试样下端夹紧。 备注：和手旋楔形拉伸夹具相比，试验操作人员夹持试样更简单方便。

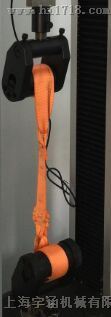

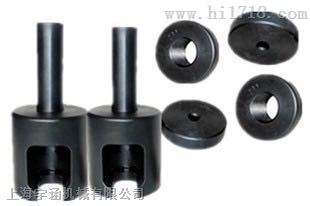

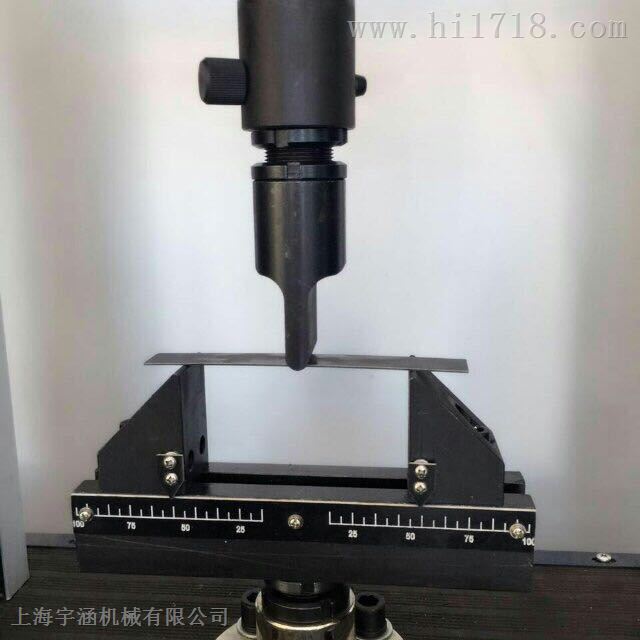

以下为其它常用夹具图片
