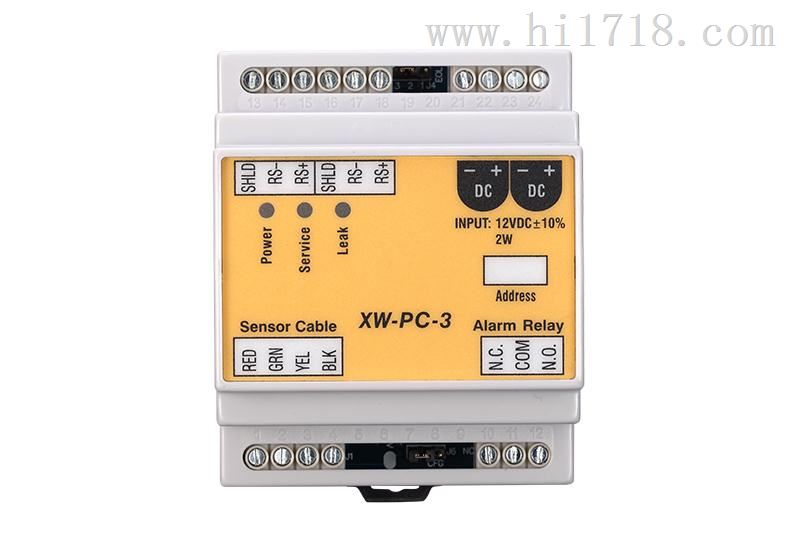

XW-PC-3漏液定位控制器可监控长达 150米的漏液感应线。一旦检测到液体，XW-PC-3漏液定位控制器即产生报警，并触发继电器，产生无电压触点闭合；XW-PC-3漏液定位控制器采用modbus RTU（ASCII）协议，通过RS485接口与监控系统进行通信。XW-PC-3 既可作为单独运行的泄漏检测报警单元使用，也可与其它集成采集主机联网使用。

1、产品特点

LED显示运行、故障、泄漏及通信状态。

32条泄漏告警记录存储。

24V/220V交流，12V/24V直流电源供电。

RS-485通信方式，通信距离可达1200米。

标准modbus协议。

通过软件设置模块地址和通讯波特率。

常开常闭继电器输出形式。

良好的静电、雷、浪涌。

方便的DIN导轨安装方式。

2、技术参数

兼 容 性             XW1000定位漏液感应线、TraceTek测漏漏水感应线、以及同类型测漏漏水感应线

检测距离             150米

精 确  度                漏水感应线长度的0.5%±0.5米

存储温度             -40℃至60℃（0℉至140℉）

工作温度             0℃至50℃（32 ℉至122℉）

工作湿度             5%到95%（无冷凝）

电源要求             24VAC，3W（220VAC/12V/24VDC可选）

网络配置             RS-485双线网络，波特率默认为9600，可选地址为0到255，出厂默认地址199

通讯协议             MODBUS  RTU（ASCII可选）

继  电  器              常态通电或常态断电

额 定 值              AC220V，5A。

3、安装调试

安装位置

所选定的安装位置应模块不受自然环境、温度限或剧烈振动的影响。XW-PC-3可扣装于标准的35毫米DIN导轨上。安装后应行走绊倒危险，或有对XW-PC-3模块造成撞击损坏的可能性。

电源线的连接

XW-PC-3采用AC24V、AC220V、DC12V或DC24V电源接入。

通讯线的连接

RS-485屏蔽双绞通讯线缆线传输的报警与状态信息，注意接口的正负方向。XW-PC-3都具备一根（源自监控主机系统）入站线缆和一根（至下一个XW-PC-3的）出站线缆。 XW-PC-3模块应被安装在控制系统主机的连线长度1200米的范围之内。如出1200米，请向厂商咨询增加连线方法。

继电器的连接

XW-PC-3的继电器触点可用于本地或远程报警，或控制阀门或其它装置，也可与控制自动化系统触点输入连接。继电器对泄漏报警。继电器同时具有常开，常闭两种状态，用户可自由选择接出方式。
