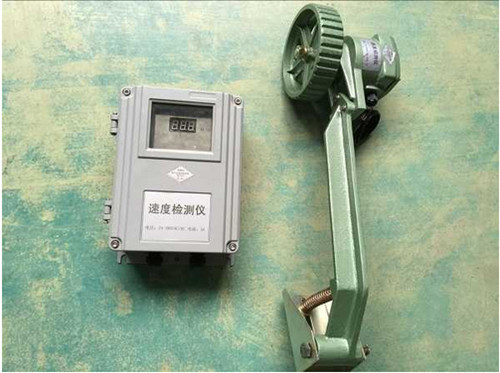

打滑开关HQSD-C

HQSD系列速度开关可广泛用于电力、冶金、煤炭、轻工、食品等行业的各种输料系统中的运输皮打滑检测，也可用于各种旋转机械的速和过载欠速的检测，还可用于物移速度的变化检测等。

HQSD系列速度开关为被检测对象的自动化控制和运行提供了性能，安装方便的信号检测手段。它可直接安装在从动筒或大直径的托辊边上，消除了皮带的任何打滑机会。

HQSD-A、HQSD-B皮带（测速）打滑控制器，是对输送机带速进行检测的新型保护装置，对带速进行实时检测，已广泛用于输送系统中的胶带上，为胶带机的运行提供了的检测手段。本品选用铝合金浇铸而成，生锈。传感器由触轮、脉冲盘、电子脉冲开关等组成，触轮（从动盘）采用铸铁铸造表面铣槽以克服打滑之作用。是输送机带速进行实时检测的新型装置，为胶带机的运行提供了的检测手段，我们同时供应DH-111打滑开关，HQSD-I速度开关、HQSD-II速度开关、HQSD-A打滑开关、HQSD-B测速传感器，HQSD-C打滑测速装置。

打滑开关HQSD-C动作原理

当触轮（从动盘）随胶带机运行而带动内脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经触发、放大、输出，然后再进行计数。其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑速度、速速度等等。同时，执行电路输出相应的开关信号，监测目的。带速可根据用户提供而定，请用户在订购时给予注明，带宽与检测器无关。

速度开关工作原理：

本速度开关的输出信号由一个比较器处理Fr，被检测物体的运动产生一个振荡频率Fc。比较器Fr与被检测物体的频率Fc比较，速度开关的开关电路输出在Fc＞Fr时，此时运行速度正常，无信号输出，当Fc＜Fr时发出打滑信号，回路继电器闭合或断开并使设备停机。HQSD系列速度开关一般适合监测低速问题，也就是检测物体运动速度低于开关予制速度时，引起开关发出打滑信号。

HQSD-B、HQSD-B皮带打滑检测开关技术参数
A·直流型：
工作电压DC：10-60V、 90-250V
输出电流Ⅰ：200mA
检测距离Sn：Ⅰ型：10mm Ⅱ型：15mm
转速频率Ⅰ型：6-150次/分钟
Ⅱ型：120-3000次/分钟
B·直流型：
工作电压AC：90-250V、380V
输出电流Ⅰ：300mA
检测距离Sn：Ⅰ型：10mm Ⅱ型：15mm
转速频率Ⅰ型：6-150次/分钟
Ⅱ型：120-3000次/分钟

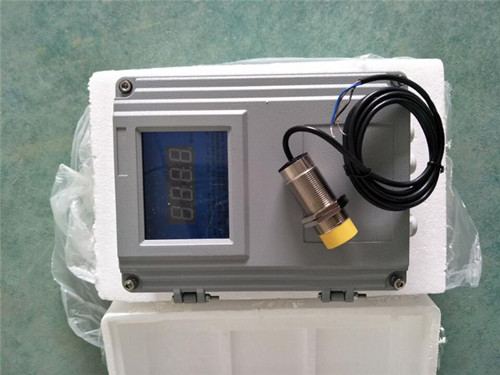

HQSD-I、HQSD-II速度开关主要技术参数：

1.环境温度：-20～+50℃

2.相对湿度：不大于80%

3.工作电压：AC220V±10%

4.输入信号：10MV-10V

5.测速范围：20-999r/min

6.整体功耗＜15W

7.开关形式：常闭型

使用环境与使用安装：

本套检测器允许环境温度在-20℃～+50℃，相对湿度不大于80%的条件下保持正常工作。本机应避免在起动和停止过程中投入使用，安装位置应选在胶带运行平稳处。

HQSD-B皮带打滑检测开关装配步骤

调整

调整开关频率

使用15圈的电位器

顺时针为开关频率增加

反时针为开关频率减少

皮带打滑检测开关结构特点：

1.本装置由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁铸造，表面铣槽以打滑作用；

2.壳体采用铝铸制造，联接处配有密封圈可使本机减轻重量和具有较好的水性能。

3.本机内开关采用常闭型，若带速低于0.8即可跳闸或停机。
