浓流量表-找江苏富华仪器仪表有限公司
一、浓流量表概述

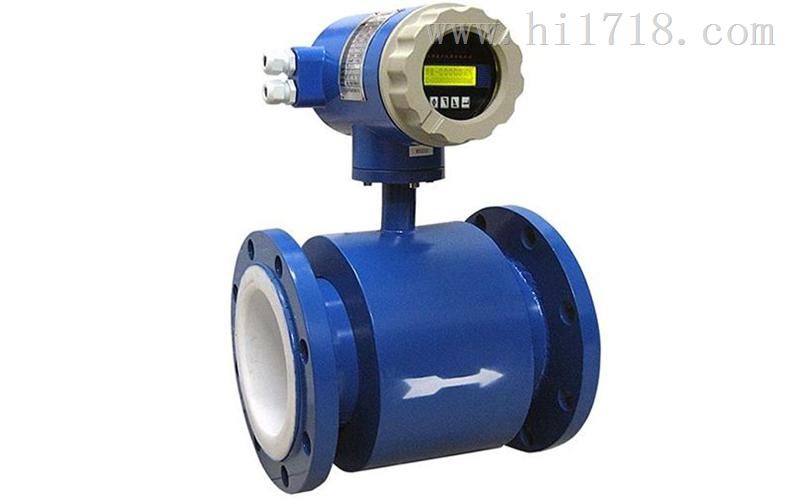

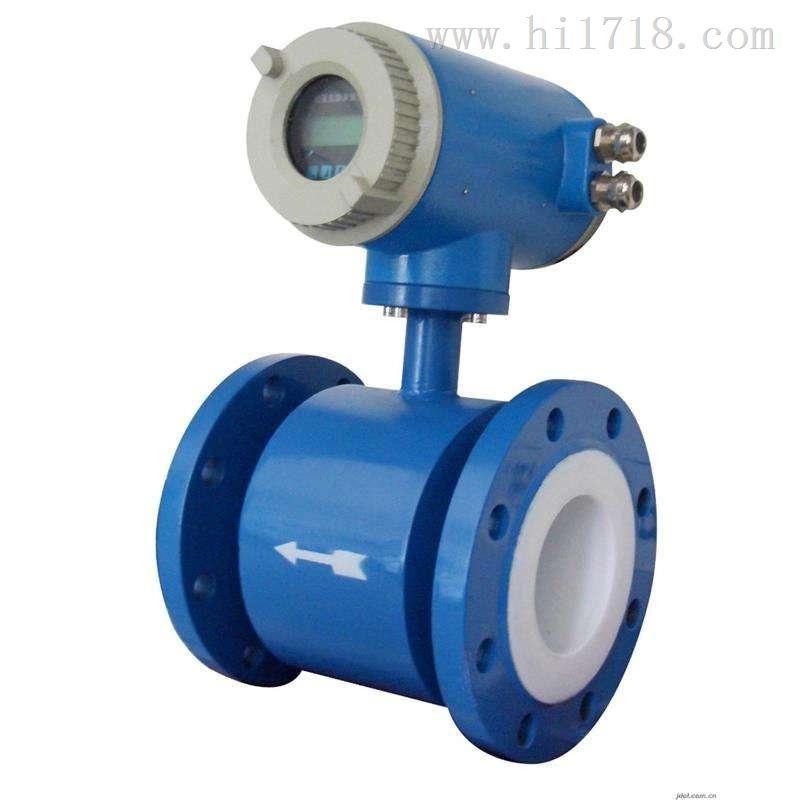

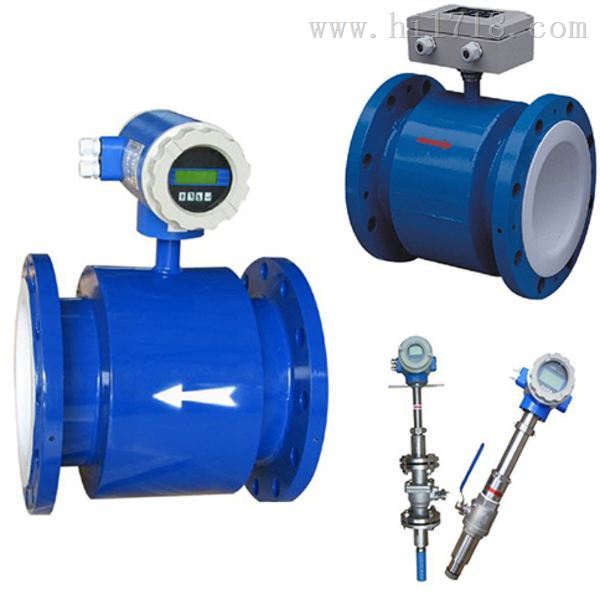

FH-LDE电磁流量计是江苏富华依据法拉电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总线,属国内,技术国内水平。电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、、冶金、医药、造纸、给排水等工业技术和管理部门。电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。
二、浓流量表产品特点:
一、传感器磁场分布更加均匀,信号更强,而且对小流量有更强的适应性,下限可达0.3m/s;
二、管体表面喷锌,即便在恶劣环境下,也能起到长期保护作用,表面腐性能;
三、传感器外壳用精密铝模打造,产品优美,外观一致,贴合紧密,整体无焊接,装卸快速,维修方便;
四、整体性能稳定,干扰更强;
五、人性化底托设计,摆放平稳;
六、加厚型衬里,弧面电,具有良好的耐腐蚀性和损性,对混合性介质适应能力更强;
七、表头可360度旋转,让安装空间狭小的场合,显示更加方便;
八、测量不受流体密度、粘度、温度、压力和导电率变化的影响;
九、测量管内无阻流部件,无压损,直管段要求低。对浆液测量有的适应性;
十、采用16位嵌入式微处理器,运算速度快,高,可编程频率低频矩形波砺磁,了流量测量的稳定性,功耗低;
十一、采用SMD器件和表面贴装(SMT)技术,电路性高;
十二、在现场可根据用户实际需要在线修改量程,更好地与采集终端匹配;
十三、测量结果与流体压力,温度、密度、粘度等物理参数无关;
十四、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂;
十五、具有RS485、RS232、Hart和Modbus、Profibus-DP等数字通讯信号输出(选配);
十六、具有自检与自诊自诊断和报警功能;
三、浓流量表技术参数:
执行标准 | 电磁流量计(JJG1033-2007) |
公称通经(mm) | 管道式四氟衬里:DN10-DN600 |
管道式橡胶衬里:DN40-DN2000 | |
流动方向 | 正,反,净流量 |
量程比 | 100:1 |
重复性误差 | 测量值的±0.1% |
等级 | 0.5级,1.0级 |
被测介质温度 | 常规橡胶衬里:-20~+60℃ |
高温橡胶衬里:-20~+90℃ | |
聚四氟乙烯衬里:-30~+120℃ | |
高温型四氟衬里:-20~+160℃ | |
额定工作压力 | DN10~DN25≤4.0MPa |
DN32~DN150≤1.6MPa | |
DN200~DN600≤1.0MPa | |
DN700~DN2000≤0.6MPa | |
流速范围 | 0.1-15m/s |
电导率范围 | 被测流体电导率≥5μs/cm |
信号输出 | 4~20mA(负载电阻0~750Ω),脉冲/频率,控制电平 |
通讯输出 | RS485,MODBUS协议,HART协议,Profibus-DP协议 |
供电电源 | 220VAC,允差15%或24VDC,纹波≤5% |
要求直管段长度 | 上游≥5DN,下游≥2DN |
连接方式 | 流量计与配管之间均采用法兰连接,法兰合国际:GB/T9113.1-2000 |
爆等级 | Exd[ia]iaqII5 |
护等级 | IP65,订制可达IP68 |
环境温度 | -25~+60℃ |
相对湿度 | 5%~95 |
四、浓流量表产品选型
1.量程范围确认:
电磁流量计一般工业用电磁流量计被测介质流速发2~4m/s为宜,在情况下,di流速应不小于0.1m/s,gao不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,衬里和电的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电上附着的粘滞物的作用,有利于测量。在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算: Q:流量(/h)D:管道内径(m) V:流速(m/h) 电磁流量计的量程Q应大于预计的量大流量值,而正常的流量值以稍大于流量计满量程高刻度的50%为宜。
电磁流量计流量范围查询
内径(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
Qmin(m3/h) | 0.0283 | 0.0636 | 0.12 | 0.176 | 0.29 | 0.452 | 0.7 | 1.19 |
Qmax(m3/h) | 4.24 | 9.54 | 16.96 | 26.5 | 43.42 | 67.85 | 106.0 | 179.0 |
内径(mm) | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
Qmin(m3/h) | 1.8 | 2.82 | 4.41 | 6.36 | 11.3 | 17.6 | 25.4 | 34.6 |
Qmax(m3/h) | 271.0 | 424.0 | 662.0 | 954.0 | 1690 | 2650 | 3810 | 5190 |
内径(mm) | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
Qmin(m3/h) | 45.2 | 57.2 | 77.6 | 85.5 | 101.0 | 138.0 | 180.0 | 229.0 |
Qmax(m3/h) | 6780 | 8570 | 10600 | 12800 | 15200 | 20700 | 27100 | 34300 |
内径(mm) | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
Qmin(m3/h) | 282.0 | 342.0 | 407.0 | 554.1 | 732.7 | 916.0 | 1131.0 | 1368.4 |
Qmax(m3/h) | 42400 | 51300 | 61000 | 83121 | 108566 | 137404 | 169635 | 205258 |
2.浓流量表参考衬里材料:
衬里材料 | 主要性能 | 介质温度 | 适用范围 |
聚四氟乙烯 | 1、 是化学生能稳定的一种塑料,能耐沸腾地盐酸、、硝酸和水,也能耐浓碱和各种有溶剂。不耐三氟化氯、高温三氟化氯、液氟、液氧、臭氧的腐蚀。 2、 性能不如聚氨酯橡胶。3、负压能力不如聚氯丁橡胶。 | 100℃ (订货可选150℃) | 1、 浓酸、碱等腐蚀性介质 |
聚全氟乙丙类烯(F46) | 1、不耐发烟硝酸、丁基理,其他化学性能与聚四氟乙烯基本相同 2、负压能力高于聚四氟乙烯 | 100℃ (订货可选150℃) | 浓酸、碱等强腐蚀性介质 卫生类介质
|
聚氯丁橡胶 (Neoprene) | 1、 有好的弹性,高度的扯断力,性能好。 2、 耐一般低浓度酸、碱、盐介质腐蚀,不耐氧化性介质的腐蚀。 | 80℃ (订货可选120℃) | 水、污水、弱磨损性的泥浆矿浆 |
聚氨酯橡胶 (Polyurethance) | 1、 性能强 | 70℃
| 中磨损的矿浆、煤浆、泥浆 |
3.电材质的选择:
电材料 | 耐蚀及性能 |
不锈钢 | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及市政、等领域。 |
哈氏合金B | 对沸点以下的浓度的盐酸有良好的耐蚀性,也耐、磷酸、、酸等非氯化性酸、碱,非氧化性盐液的腐蚀。 |
哈氏合金C | 能耐非氧化性酸,如硝酸、混酸、或铬酸与的混合介质的腐蚀,也耐氧化性盐类如Fe+++、Cu++下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐液、海水的腐蚀。 |
钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟)、酸、碱的腐蚀。不耐较纯的还原性酸(如、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fe+++、Cu++)时,则腐蚀大为降低。 |
钽 | 具有优良的耐蚀性,和玻璃很相似。除了、发烟、碱外,几乎能耐化学介质(包括沸点的盐酸、硝酸和150℃的)的腐蚀。在碱中不耐蚀。 |
铂/铱合金 | 几乎能耐化学介质,但不适用于水和铵盐。 |
不锈钢涂覆碳化钨 | 用于无腐蚀性,强磨损性的介质。 |
注:由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表供参考,用户应根据实际情况自己做出选择,要时应倾向拟选材料的耐腐试验,如挂片试验。 |
4.口径流量选择
公称通径 (mm) | 可测量 流量范围(m3/h) | 测量流量范围(m3/h) | 公称通径(mm) | 可测量 流量范围(m3/h) | 测量流量范围(m3/h) |
10 | 0.0142-3.3912 | 0.0848-2.826 | 300 | 17.717-3052 | 76.302-2543 |
15 | 0.0318-7.6302 | 0.1908-6.3585 | 350 | 17.31-4154 | 103.866-3461 |
20 | 0.0566-13.5648 | 0.3392-11.304 | 400 | 22.61-5425 | 135.65-4521 |
25 | 0.0889-21.195 | 0.5298-17.6625 | 450 | 28.62-6867 | 171.68-5722 |
32 | 0.1447-34.7258 | 0.8682-29.9382 | 500 | 35.33-8478 | 211.95-7065 |
40 | 0.2261-54.2592 | 1.3565-45.216 | 600 | 50.87-12208 | 305.2-10173 |
50 | 0.3533-84.78 | 2.1195-70.65 | 700 | 69.24-16616 | 415.4-13847 |
65 | 0.5970-143.28 | 3.5819-119.39 | 800 | 90.44-21703 | 542.6-18086 |
80 | 0.9044-217.03 | 5.4259-180.86 | 900 | 114.46-27468 | 686.7-22890 |
100 | 1.413-339.12 | 8.478-282.6 | 1000 | 141.3-33912 | 847.8-28260 |
125 | 2.2079-529.87 | 13.2468-441.56 | 1200 | 203.5-48833 | 1221-40694 |
150 | 3.1793-763 | 19.0755-635.85 | 1400 | 277-66467 | 1662-55389 |
200 | 5.652-1356 | 33.912-1130.4 | 1600 | 361.8-86814 | 2171-72345 |
250 | 8.8313-2119 | 52.9875-1766 | 1800 | 457.9-109874 | 2747-91562 |
五、关于发货:
六、 安装说明
1.通用要求
1.1为了安装、维护、保养方便,在流量计周围需保留的空间
1.2避免流量计安装在温度变化很大或受到设备高温辐射的场所
1.3流量计应安装在室内,如安装在室外,应避免阳光直射,要时请安装晒装置
1.4避免流量计安装在含有腐蚀性气体的环境中
1.5避免流量计安装在有强振动源、强磁场的场所
2.工艺管要求
2.1上、下游工艺管的内径与流量计的内径应满足:0.98DN≤D≤1.05DN(DN:流量计内径;
D:工艺管内径)
2.2工艺管与流量计需同心,同轴偏差不大于0.05DN
江苏富华生产管道式流量计,质量好,稳定,高。买污水流量计找富华仪表,格,完善的售后服务,国内外客户一致好评。服务到位!一年质保,维护
