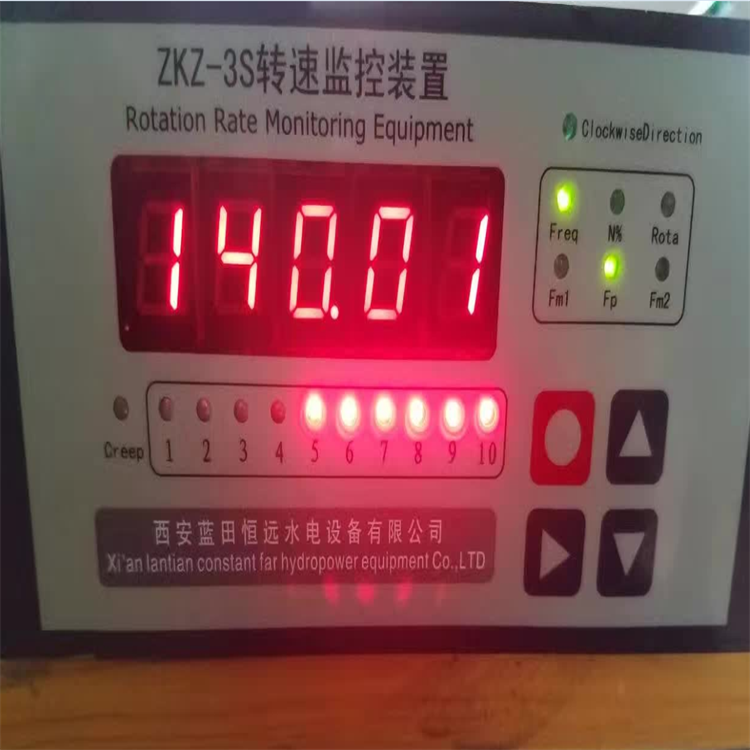

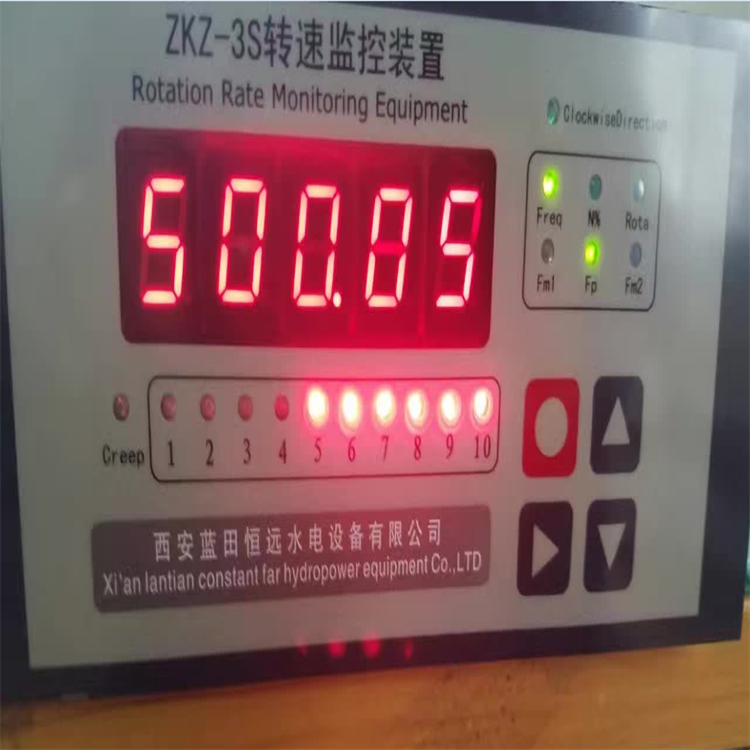

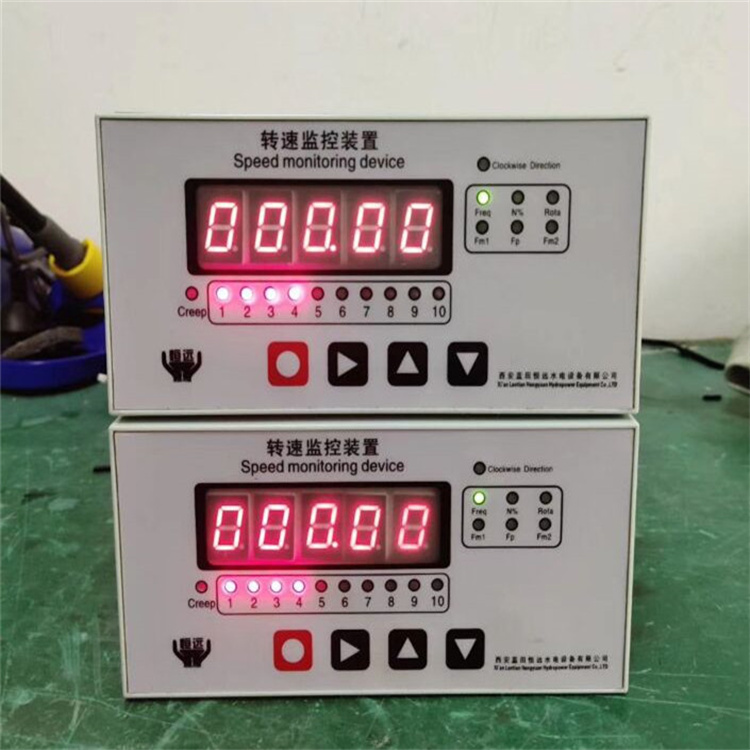

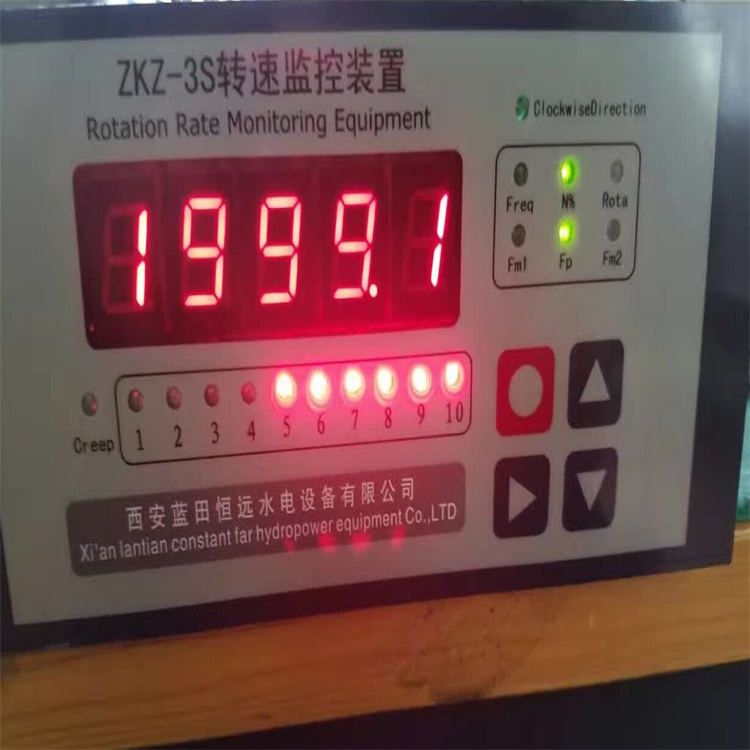

双通道转速信号测控装置ZKZ-3S齿盘测速
价格:电议
地区:陕西省 西安市

双通道转速信号测控装置ZKZ-3S齿盘测速双通道转速信号测控装置ZKZ-3S齿盘测速双通道转速信号测控装置ZKZ-3S齿盘测速

1. 电机、发电机输出轴转速测量、控制

2. 汽轮机、空分机转轴、控制

3. 风机、水泵输入转轴速度、控制

4. 机车、汽车速度显示、积算、报警控制

5. 计速度、计长度、计位移场合

6. 其他与速度、长度有关的各种工业、实验室等场合

◆ 主要技术参数3S2.png

1. 测量显示范围0.1-100HZ,   0-3000r/min.

2 .变送输出(Tranitting Output): 4~20mA(或1~10V)

 二、特点与功能:

 1、采用开关稳压电源;交、直流两用。电压可以从110V~220V全范围通用,适用。

 2、模拟信号输出(4~20mARS485信号输出)根据厂方需订。

 3、自动复位功能,若出现机时,本装置自动重新开启,立即复位并投入正常运行。且不影响继电器输出信号。

 4、 装置存贮开机运行后的机组值(频率、百分比、转速),为事故分析提供依据。

 5、 用标准槽型结构,安装容易。

 6、自动检测、显示机组的频率、转速,并能测算出频率的百分比;准确,观察方便。

 7、全范围设置各设定点定值在0~100Hz的范围内设定各点控制值及中心频率。适应不同类型机组频率不同的测控要求(出厂时已设定50Hz)。

 8. 供电电源(Power Supply): AC220V,DC220V,DC110V,AC85V,    50~60Hz

9. 使用环境(Using Ambient):温度: 0~50℃;相对湿度:≤85%;震动系数≤±0.005URL/g

10. 带载能力(Load Capacity):小于500欧姆,要求可以负载电阻阻值

◆ 仪表的外形和开口尺寸 外形尺寸(External size):160×80×250(宽×高×长);

外形尺寸(External size):160×80×250(宽×高×长);

开口尺寸(Entrance size):152×76(宽×高);

应用领域:

  • 电机、发电机输出轴转速测量、、控制

  • 汽轮机、空分机转轴、控制

  • 风机、水泵输入轴转速度、控制

该信号装置采用单片微机“微电脑”的,实现高、、高、易操作等特点;其突出的优点在于只与测量信号的频率相关,而与信号电压幅值基本无关,因而适合低残压信号的测量,干扰能力强。它集频率表、转速表、转速继电器于一体。而且该装置由晶振决定,因此转速值不因环境和运行情况而变化;了其性。该装置能保存、记忆当前机组转速值,这给机组甩负荷试验、事故过速分析带来大的方便。采用齿盘光电信号或发电机电压互感器信号输入执行测频,拓宽了测量使用范围。测控采用返回差方式消除输出继电器的抖动。对于机组刹车引起的波形畸变则采用闭锁方式输出误动作。根据电厂运行需要可以在现场方便的对转速百分比值进行在规定范围内整定。输出有五路、六路、七路、八路、九路继电器控制和一路D/A模拟量,一路正反转继电器输出,RS485等型号根据厂方需订。机组的转速、转速百分比或频率由四位LED数码管显示,五路、六路、七路、八路、九路继电器的工作状态由五只、六只、七只、八只、九路LED发光二管分别指示。该装置具有测量高、稳定性好、性高、、调整灵活、操作简单、安装容易等优点。可实现单机数控,也可与计机接口联网实现群控。
