西昌雅安市35KV户外高原高压真空断路器生产厂家 (以下简称“断路器”)是三相交流50Hz的户外高压开关设备；配用19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大、、可频繁操作、少维护等优点；也可用于联络断路器、切空载长线用开合电容器组的场合。断路器合GB1984-2003《交流高压断路器》和IEC62271-100:2001《交流高压断路器》等及国际标准。

 使用条件

3.1 正常使用条件

a) 周围空气温度不过40℃，且在24h内测得的平均值不过35℃；周围空气温度为-25℃。

b) 应当考虑1000W/m2(睛天中午)阳光辐射的影响。

c) 海拔: 不过2000m。

D) 周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不过GB/T5582中Ⅲ级。

e) 风速不过34m/s.

F) 来自开关设备和控制设备的振动或地动是可以忽略的。

g) 在二次系统中感应的电磁干扰幅值不过1.6KV。3.2 如出上述正常使用条件，由用户与制造厂协商。

6. 安装和调试6.1 交货条件工厂装配好的断路器在出厂前都要进行完整性检验，并按标准1984-2003及产品的技术条件进行严格的出厂试验，以出厂的每台断路器结构和功能的正确性。

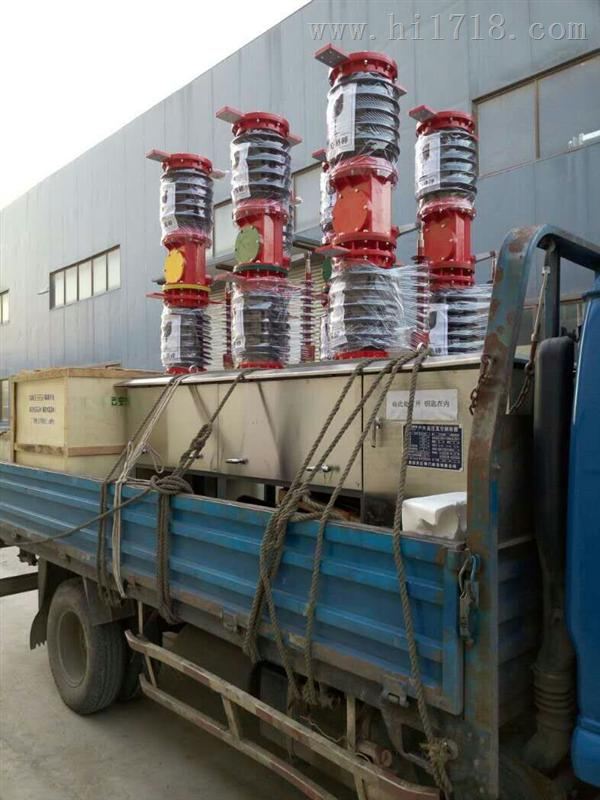

6.2 验收收货方在收到此开关设备后，应进行以下工作：

a) 根据装箱清单清点货物、备品备件是否有短缺；

b) 检查货物是否完整，有无受到损坏(如机构箱受潮及其它不利影响)；

c) 如有发现货物有严重损坏应及时通知供货方，并做记录(要时进行拍照)。

6.3 安装6.3.1 断路器的外形尺寸见图5。

6.3.2 断路器的安装尺寸见图6。

6.3.3 断路器上、下接线端子尺寸见图7。

6.3.4 准确而的安装是断路器无故障运行的一个基本条件。推荐采用以下安装方式，见图8。

6.4 调整断路器在出厂前技术参数均已严格按标准和技术规范调整好，在安装及使用前不需做任何调整工作。

7. 维护与修理

7.1 产品维护保养方法及注意事项

7.1.1正常运行的断路器应定期维护，清洁各缘件表面灰尘，摩擦部位应定期加注润油；

7.1.2 每操作2000次应检查各部位螺钉有无松动，发现松动，应及时拧紧；

7.1.3 安装时及安装后真空灭弧室外壳不应受到1000N的纵向压力，也不应受到明显的拉应力和横向应力；

7.1.4 安装使用时严禁用坚硬的物体(如工具)撞击真空灭弧室处壳。

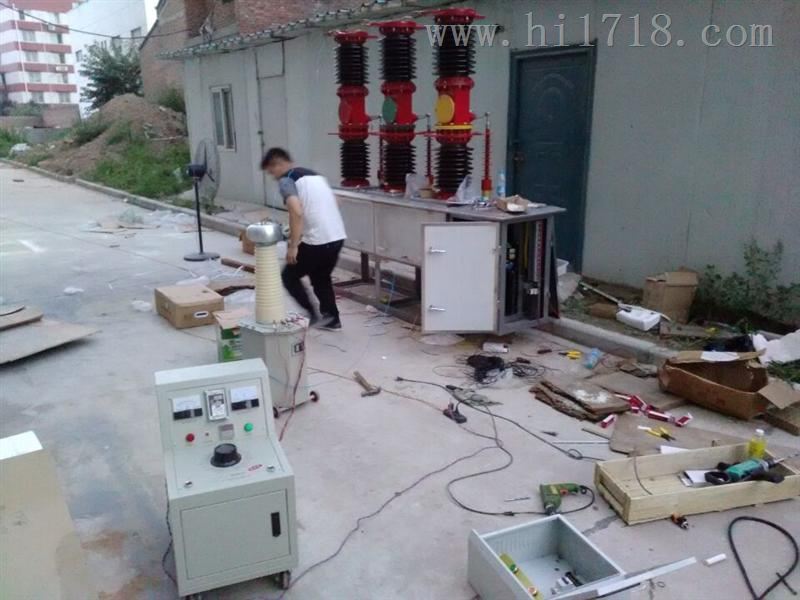

7.2 故障处理7.2.1 操动机构不能使断路器的合分时，按操动机构调试要求进行调试，使之的合分；7.2.2 使用中定期用工频耐压法检查真空灭弧室的真空度，方法是：将触头行程调整到11±1mm在灭弧室上施加42kV1min工频电压，灭弧室内部不应有持续的放电，如发现灭弧室内有持续放电，该灭弧室不能使用。

7.2.3 应定期检查触头烧损厚度，具体方法是：检查真空断路器导杆伸出长度的变化情况，如总变化量过3mm,则表时真空灭弧室的电寿命终了，须更换真空灭弧室。

8.使用与操作

8.1 使用前准备在使用前要做以下准备工作:

a) 检查断路器有坏或任何其它有危害性的环境影响。若有此现象，应事先排除以恢复到断路器的正常工作条件。

b) 用干净的绸布和无水乙醇对断路器的缘件表面进行清洁。这些脏污对产品的缘性能有很大的影响。
