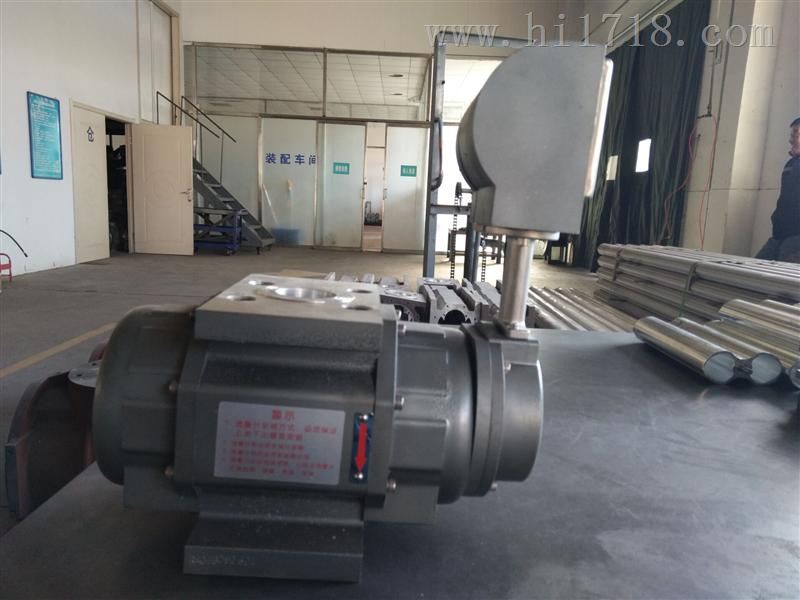

LLQ型气体腰轮流量计说明书

    气体腰轮流量计作为容积式计量仪表已有一百多年的历史，以其高、量程范围宽、体积小、重量轻、安装维修方便、使用及耐久的使用寿命等特点，广泛应用于天然气、煤制气、-隋性气体、空气等气体的流量计量，是国内外城市燃气，油田化工、科学研究部门理想的流量计量装置。

LLQ工作原理

气体腰轮流量计，主要由壳体、共轭转子和计数装置等部件构成。装于计量室内的一对共轭转子在流通气体的出人口压差(P、，P。)作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板问保持工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室容积的气体，转子的转数通过磁性密封联轴装置及减速机构，传递到积算指示计数器，从而显示输出气体的累计体积量。

产品特点

1．的机加工和表面处理工艺、无磨损转动、无接触密封、自清洁功能以及对轴承的良好润滑，流量计计量的高和长期正常工作。

2．范围度宽：适用范围广

3．互换： 流量计更换工作简单快速，无须重新配管。表盘可配螺纹活套连接管及活套法兰盘，活套连接管高度为75mm（含螺纹尺寸）。

4．高、使用寿命长

计量准确度为1.5级(要求的标准表1.0级)；

流量计在洁净的气体条件下使用15年后，计量基本保持原出厂。

5．起步流量和停止流量低：一般为0.05～1.15m3/h。

6．压力损失小：一般小于0.5kPa，小为0.08kPa。

7．多种显示仪表配套选择：

使用条件：环境温度-30℃～+60℃；介质温度-10℃～+80℃；
