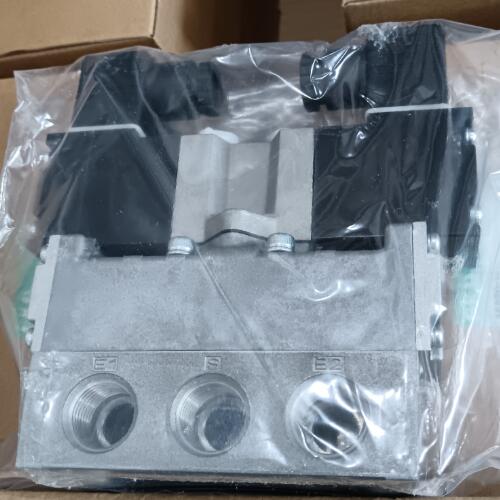

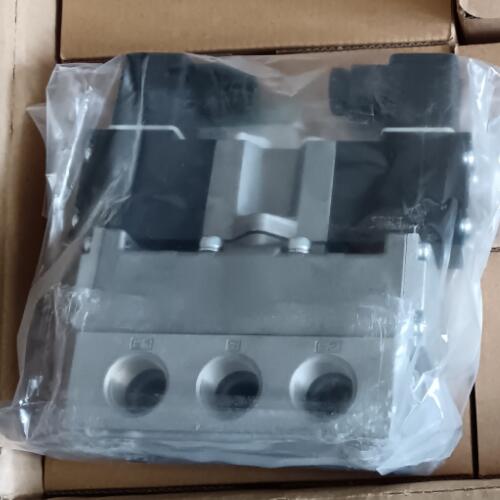

销售CKD流体控制阀AB41-03-5-C4N-AC100V
振动/ 冲击 m/s2 50 以下 / 300 以下
使用环境不能在腐蚀性环境中使用
本电磁阀将电流控制电路内置于阀模块中，
其构造可降低线圈吸附保持时的电流值。
型号选择时的注意事项

将流体控制阀所需的各种功能，全部融合至一个阀体之中。

防止过电流引起的线圈烧毁，实现节能化。

减少了交流电流固有的噪音，实现11W?4.5W的低功耗。

通过标配满足各用途所需的功能，进一步提升了可靠性，以一个系列对应多种流体。

在墙壁附近安装时，可有效利用狭窄空间。

在生产线增设等情况下，也可灵活对应。

通过卡销快速拆装线圈。

线圈部和静铁芯部不使用螺纹固定，可轻松拆装线圈部。

此外，通过长寿命化，减少废弃物和省电化，减少CO2的排放量，为碳中和做出贡献。

阀块只能对应4 连、8 连、12 连。供排气模块为1连。不能对应混合电装模块TX。
标准型号为正极公共端。请根据输出元件（程序控制器等）的规格进行选择。
在供排气模块的P 口内置过滤网（防止异物混入）。
随配线连接方式不同而异。
对于带手动装置集成阀，选择配管口径6 时，将无法安装（SLW-H6）。
双侧配线TX 时，无法选择大气开放型。
此外，若供排气模块选择了大气排放型，终端模块也要选择大气开放型。
因为有极性,请根据规格选择适合的型号。
此外，安装时请注意不要施加超出规格范围的振动或冲击。
有手动装置和无手动装置无法混合。
因D-Sub 接插件及扁平电缆接插件无法旋转，请根据规格进行选择。
在集成规格书上指定左右各1 个。

销售CKD流体控制阀AB41-03-5-C4N-AC100V

销售CKD流体控制阀AB41-03-5-C4N-AC100V

????启动电流（0.01sec） A 0.092
保持电流 A 0.025
浪涌保护电路带浪涌吸收器
指示器发光二极管
动作方式/ 阀结构直动式提升阀
使用流体压缩空气
使用压力范围 MPa 0.2 ～ 0.6
有效截面积 mm2 0.55　（C:0.11dm3/sbar）
响应时间 ms 5 以下
环境温度· 流体温度 °C 5 ～ 50
防护等级相当于IP40??
实现高度34mm※！ ■可面板安装※！

销售CKD流体控制阀AB41-03-5-C4N-AC100V
