XY-KCD-C

无线测温系统

一、概述

上海贤业电气高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压缘问题，和空间的限制等问题，通常的温度测量方法无法解决这些问题而无法使用。我公司自主开发设计的无线测温系统采用无线电波进行信号传输，传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统解决了高压设备接点运行温度不易实时在线监测的难题。

贤业电气无线测温系统具有高的性和性，相对低廉的价格使得该系统可直接安装到每台高压开关、母线接头、户外刀闸或变压器上，系统配备标准通讯接口，可联网运行、通过机软件，可记录高压设备实时运行温度的数据，为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。

二、无线测温系统结构

   根据组网方式的不同，系统可分为485总线组网与无线组网：

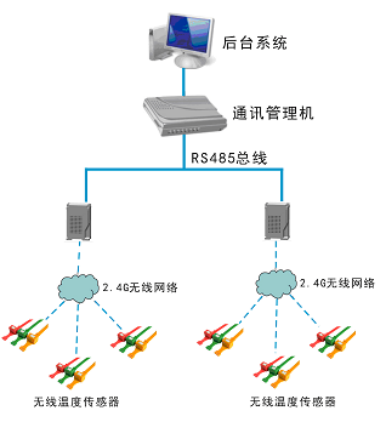

无线测温系统图（485总线组网）

2.1无线温度传感器

无线温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调理放大、逻辑控制电路、无线调制接口等组成。如下图所示，传感器将温度信号通过2.4G无线网络发送到无线式温度监测仪或无线接收模块。

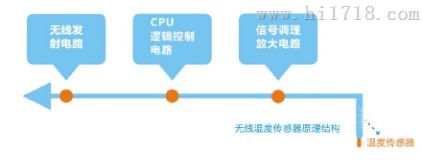

             无线温度传感器原理结构图

   2.1.1  性能指标

（1）温度测量范围：0～+125℃

（2）测量：±1℃

（3）温度采样频率：1min（根据客户要求可设）。

（4）传输距离：10米。

（5）射频标准：IEEE802.15.4

   2.1.2  技术特点

       （1）采用ZigBee 技术， 合IEEE802.15.4 标准

（2）直接序列扩频（DSSS），干扰能力更强。

（3）采用内置天线，体积小。

（4）功耗设计，电池使用寿命长（设计寿命10年）

2.1.3  传感器封外型及安装方式

无线温度传感器是一体化结构，采用氧化的硅胶外套封装，无外置天线。温度传感器采用数字式温度传感器设计。

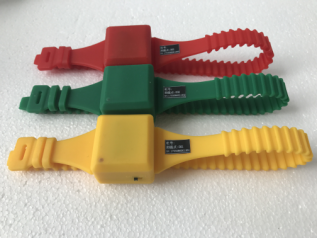

无线温度传感器外型结构图

2.1.4  传感器的寿命

无线温度传感器内部采用的锂电池供电，作为维持传感器工作的性电池，其理论寿命可达10年，在实际使用中，因工作环境中温度条件的影响，其电池的工作寿命可达5年以上。

当传感器电源不能维持工作后，用户可更换传感中的电池使传感器恢复工作，更换新电池的无线温度传感器同样可以继续工作5年以上，厂家提供传感器电池的更换服务，厂家可到现场更换或用户将传感器寄回工厂。

2.2  无线测温主机

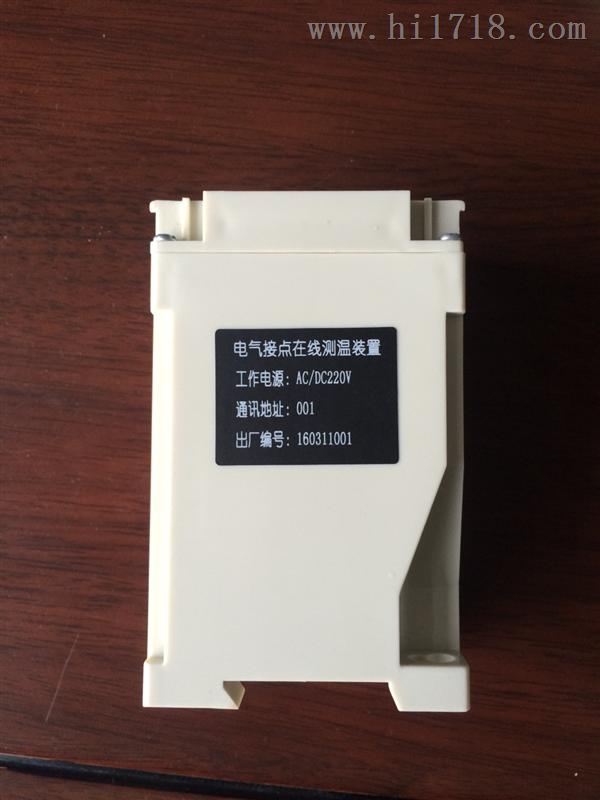

2.2.1 无线测温主机

无线测温主机具有温度传感器的管理和系统组网的功能，并采用标准式的导轨安装于仪表室内，免去在仪表室面板上开孔的麻烦，比较适合项目改造。

   无线测温主机主机实时读取无线温度传感器的温度，并通过RS485总线上传送给计算机后台系统。

2.2.2 性能指标：

◆ 可管理传感器数：12只；

◆ 网络接口；一路隔离RS-485工业总线接口

◆ 工作电源：AC220V/DC220V （若有要求可根据客户要求设计）

◆ 工作温度：-10℃～+85℃；

◆ 储存温度：-40℃～+85℃；

◆ 安装方式：标准35mm导轨式安装

◆ 安装位置：仪表室内

◆ 外型尺寸：70*48*113

 2.2.3接线端子和功能定义
