一、概述

上海贤业电气高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压缘、空间的限制等问题，通常的温度测量方法无法解决这些问题而无法使用。我公司自主开发设计的无线式温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统解决了高压设备接点运行温度不易实时在线监测的难题。

贤业电气无线式温度监测系统具有高的性和性，且价格相对低廉，可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口，可联网运行。通过机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。

二、无线测温系统结构

2.1 无线测温系统结构图


2.2 无线温度传感器

无线温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调理放大、逻辑控制电路、无线调制接口等组成（如下图所示）。传感器将采集到的温度信号通过无线网络发送到无线式温度监测仪。

无线温度传感器原理结构图

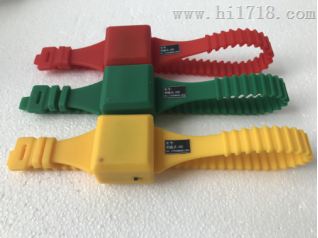

无线传感器外形图

无线测温系统4 (8).png

主要功能：

主要功能	功能介绍
温度检测功能	实时检测被测部位的当前温度
供电电压自检功能	实时检测传感器自身的供电电压值
所检测到的数据通过无线上传到接收主机

技术参数：

无线温度传感器技术参数
温度测量范围	-25～+200℃
测量分辨率	0.1℃
测量	±1℃（0~75℃）,±2℃（-20~150℃）
温度采样频率	默认10秒
无线频率	2.4GHz/433MHz
射频标准	IEEE802.15.4
无线传输距离	≤20米/2.4GHz,≤40米/433MHz（空旷地）
启动电流	≤10A
表带材料	硅胶
安装方式	捆绑式
外形尺寸	主体尺寸：46mm35mm21mm，表带总长：380mm

2.3 无线测温主机

无线测温主机是一款集温度传感器工作状态的监测、现场温度显示，报警提示和输出，记录及数据记录于一体的现场温度监测仪，并可修改现场无线温度传感器的地址等参数。

主要功能：

主要功能		功能介绍
基本功能	接收数据	接收无线温度传感器上传的温度和传感器工作电压
	显示数据	彩色显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合
	时钟显示	实时时钟显示，并作为记录的时间基准
	参数设置	参数灵活可设，操作方便，掉电数据不丢失
	报警输出	当有报警发生时，继电器干接点信号输出并发出蜂鸣报警声音提示
	温度报警记录	记录曾发生过报警的测温位置的温度、开始时间和结束时间，多可保存200条记录，当过200条记录时，自动覆盖早的记录
	管理	采用管理方式，设置参数时须输入，分为用户和系统，输入系统可进行更的设置功能

技术指标：

技术参数		技术指标
无线参数	无线频率	2.4GHz、433MHz 可选
	管理接收模块数量	≤3只
	管理无线传感器数量	≤720只
通讯参数	通讯接口	方式一：RS485通讯接口，通讯距离≤1200m（不加中继）方式二：无线数传通讯，通讯距离：500~800m
	主机组网数量	≤128台
	通讯规约	Modbus规约《无线测温系统通讯协议》
	波特率	1200、2400、4800、9600、19200 bps 可选
报警默认参数	温度报警值	上限值：+90℃，下限值：－20℃
	温度告警值	上限值：+60℃，下限值：－10℃
	告警电压值	2700mV
继电器干接点参数		AC220V/5A（1组无源常开/常闭触点）
工作电压		AC85～265V/DC110～370V
整机功耗		≤5VA
工作温度		-10℃~+70℃
工作湿度		≤90%RH,不结露，无腐蚀
海拔		≤2500米
护等级		IP20
缘电阻		≥100MΩ(温度在10~30℃,相对温度小于80%)
安装方式		壁挂式安装

三、接线方式

无线测温系统 6.png

四、外形尺寸及安装方式

测温主机外形尺寸（单位：mm）
测温主机安装方式：壁挂式安装
无线传感器表带外形尺寸（单位：mm）

表带安装方式：捆绑式
安装部位	移开式高压开关柜：母排，静触头，电缆搭接等部位。
	固定式高压开关柜：母排，隔离刀闸，电缆搭接等部位。
安装步骤	①安装时柜体要停电； ②把无线温度传感器的测温触点贴在被测物体上； ③把无线测温传感器表带的一端穿过另一端慢慢拉紧； ④直到表带紧紧地绑在被测物体上，注意拉力不要过大，以刚刚拉紧为宜； ⑤表带固定后，可将多余的延长部分表带扎起或剪掉。
注意事项	①安装前，把无线温度传感器的开关打开。 ②无线温度传感器的测温触点要直接接触被测部位表面，不可隔着热缩套管安装，否则测量不准确。
