GB10299-2011保温材料憎水性测定仪 保温材料憎水性试验仪

一、产品简介：

依据：规范《GB 10299-2011 保温材料憎水性试验方法》，主要用于检测珍珠岩、矿物棉、聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等保温隔热制品材料憎水性试验。

二、保温材料憎水性测定仪技术参数：

1、玻璃转子流量计：10-100L/h，2.5级

2、试样的尺寸：300×150mm

3、金属喷头直径：48mm

4、外形尺寸：410×205×高590mm（长×宽×高）

5、重量：13.5kg

6、稳压水源、接水器、导水管胶管、水平底座、带标尺试样架。

三、仪器结构：

1、保温材料憎水性测试仪原理：将试样与水平呈450角放置，试样中心位于喷头下面给定的位置，用的流量的水喷淋试样至规定时间，通过测量喷淋前后试样质量的变化，从而计算出试样中未透水部分的体积百分率。

2、淋水装置：由金属喷头、玻璃转子流量计及稳压水源组成，中间用橡皮管连接。金属喷头的中心位于试验面的纵向对称面上，并可在试样架上移动。

3、试样架：试样架以450倾角安置在一个可以调节水平的支座上。

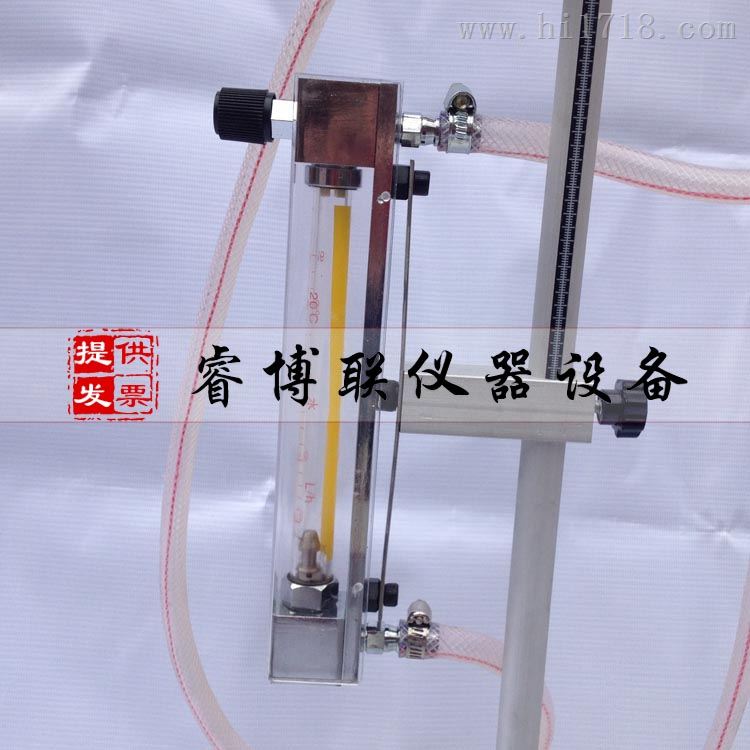

4、玻璃转子流量计的流量范围为10-100L/h，2.5级。

5、金属喷头：喷水面呈凸圆形。其上均布19个Φ0.9mm的孔，当喷头位于图1规定的位置上试验时，试样受淋面积的横向尺寸为148mm。

四、保温材料憎水性测定仪配套设备：

1、天平：小分度值不大于被称质量的0.5%。

2、干燥箱。

3、GBT6342保温板测厚仪：压板压力98Pa,分度值0.1mm，

4、游标卡尺：测量范围0-150mm，分度值0.02mm。

5、钢直尺：测量范围0-300mm，分度值1mm。

五、试验步骤：

板状制品试样的尺寸为300mm*150mm，厚度为制品的原厚。管状制品试样长300mm，横截面为半环形或扇形，壁厚为制品的原壁厚。制备试样时应尽可

能使试样性，不要从带有折皱或表面破损的部位取样。泡沫塑料制品应去除表皮。

将试样放入干燥箱内，在105±5oC的温度下干燥至恒重。当试样在此温度下易变形或含有易挥发易变化的组

分时，可在60±5oC或小于挥发温度5-10oC的条件下干燥至恒重。称量试样的质量m1。

（2）测量干燥后试样的尺寸。对板状制品，长度和宽度的测量在试样的正、反两面进行，各测4次，读书jing确到1mm。软质制品的厚度测量采用测厚仪，硬质制品的厚度测量采用游标卡尺，沿试样长度方向均匀地测3个点，读数jing确到0.1mm。对管状制品内、外径的测量应在试样的两端进行，各测4处。长度测量两次。读数jing确到1mm。试样各尺寸的测量结果均取平均值。计算出试样的厚度（或壁厚）及体积。

（3）将试样安放在憎水性侧试仪上(对单面做憎水处理的试样，应分别测其两面的憎水性，对板状制品，应根据试样厚度，调节喷头位置，使其满足图1要求。对管状制品，应使其内表面向下，调节喷头位置，使试样上半部分均匀受淋)，调节水流量，使其稳定在1L/min，连续喷淋lh，然后，取下试样，用皱纹纸快速吸取表面水滴，立即称量试样的质量m2.
