产品内容：

1 用途和特点

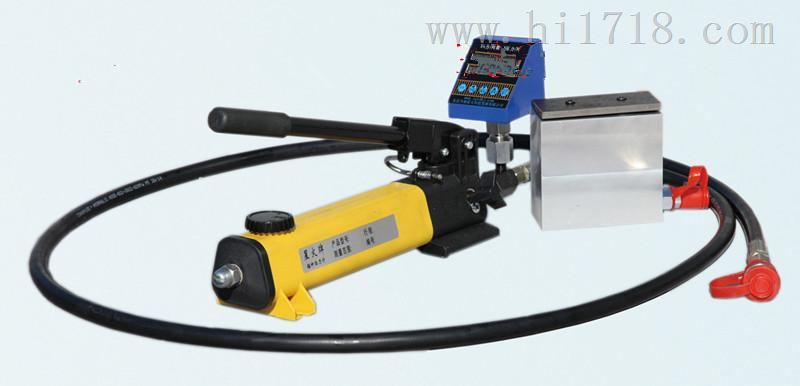

由北京天地星火科技发展有限公司研制生产的DYS-75型单砖原位双剪仪是用于检测建筑砌体剪强度的仪器。该仪器是一台小型液压装置，通过活塞上升推动盖板对砌块产生作用力检测砌体剪强度，使砌块上下两个面发生剪切，通过测定砌块发生剪切时的力来计算砌体的剪强度，测试结果直观，检测部位局部破损。

①.该仪器结构新颖，体积小巧，质量轻盈，操作方便。

②.采用手动泵加荷油缸，操作简单方便，互换。

③.数字显示压力表，可直接读出剪切力。

2 主要技术参数

额定推力（Kn）                 75

额定行程（mm）                 25

相对测量范围（%）                20-80

示值相对误差（%）                ±2

外形尺寸（mm）                115×65×110

质量    （Kg）               8

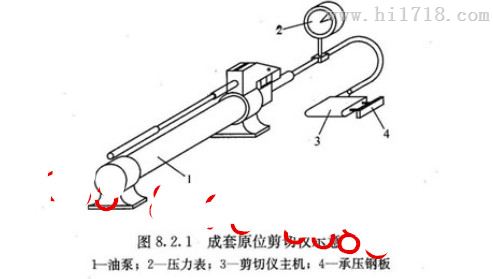

图1、2所示，压手动泵压把，液压油经一路与数字压力表相通，另一路进入双剪仪推动活塞上升，活塞推动盖板对砌块施加推力。随着对砌块推力的，砌块上下两面发生剪切，此时降低回，在弹簧力作用下活塞回位。数字压力表记录下此时的压力值，通过计算可求出砌体的剪强度。

4 操作方法

4.1．图2所示，先将砌块相邻一端的另一砌块掏出，清除四周的灰缝，制备出安放主机的孔洞。其截面尺寸不得小于115mmX65mm，然后掏空并清除砌块另一端的竖缝。

4.2．砌块两端的灰缝应清理干净。开凿清理过程中，严谨扰动砌块;如发现砌块有明显缺棱掉角或上下灰缝有明显松动现象时，应舍弃该砌块。被推砌块的承压面应平整，否则应用变砂轮等工具磨平。

4.3．将双剪仪主机放入开凿好的孔洞中，使仪器的盖板与砌块的顶面重合，仪器轴线与砌块轴线吻合，若开凿孔洞过长，应在仪器尾部另加垫块。

4.4．压动手动泵，使双剪仪对砌块均匀施加水平载荷，直至砌块和砌体之间相对位移，砌块破坏状态。加荷的全过程宜为1-3min。

4.5．记录砌块破坏时数字压力表的读数。根据此读数可计算出灰缝面的剪强度。

5 常规检查

1.检查油量

如活塞没有缩回到缸体内时，应先通过连接至手动泵，逆时针方向拧松泵体上的卸荷阀，使液压缸中的液压油排回到手动泵储油筒中。

拧开注油口盖，检查油量，如油不满（储油筒中应留有约1/5空间），可加注N32号液压油。

2.排气

液压系统组装好后，储油筒、及液压缸中常混有空气，为使液压系统正常，这些空气须排掉。方法是拧松注油口盖，以便储油筒内空气排出。将手动泵放在比液压缸稍高的地方，顺时针拧紧卸荷阀，压手动泵，使液压缸活塞伸出至行程，再打开卸荷阀，使活塞缩回，连续几次即可。

3.检查数字压力表

按动数字压力表的开关键,仪表开机显示为。如不为可按清键清。若屏幕显示 峰值 字样,表示为峰值保持状态。在该状态下随着压力的变化仪表显示值。点动峰值键,显示可以在峰值和实际压力值之间转换,当峰值显示消失时,即为实际压力值，在该状态下显示的压力值跟随压力变化而变动。当显示变暗或者背光变暗时,应及时打开压力表后盖，更换电池。因电池容量有限,每次测读完毕应立即关断电源,为延长电池使用寿命，该仪表具备15分钟无操作自动断电功能。
