连铸中间包钢水连续测温仪 型号:BC01-WFD-600-LXCW 库号：M196823   准确连续测量和控制中间包内钢水温度，对于保证连铸机安全生产和板坯质量是十分重要的。过去对中间包内钢水温度的测量是采用快速热电偶手测方式进行的，这种测量方式主要存在如下缺点：

1．测量人员不仅劳动强度大，而且工作环境温度过高；

2．只能间断性地进行温度点测，不能连续地测量和了解钢水温度的变化。

中间包连续测温系统是一种在一定周期内连续工作的固定的温度测量系统，它避免了测量人员在高温环境下的多次重复测量操作，大大改善了测量人员工作条件和劳动强度，同时，可以对包内钢水温度进行连续测量和监控。

二、主要特点

1．系统组成简单，易于维护。

2．具有实时值、平均值、峰值三种显示方式。

3．耐高温且工作可靠，寿命长。

4．高，同快偶测量结果相比，差值不大于±3℃。

5.标校温度简单、快速。

6.中间包烘包可监测中间包温度。

7.具有声光报警功能。

三、技术指标

1．测量范围：800-1650℃（用户在此温度段选择温度范围）

2．测量：≤3℃（钢水测温，保护管插入液面＞30cm）

3．仪表响应时间＜ 1 秒。

4．工作波长： 0.7～1.1μm 1.1～1.7μm；

5．温度分辨率：1℃

6．信号处理器可以输出 4-20mA、RS485 和报警输出功能。

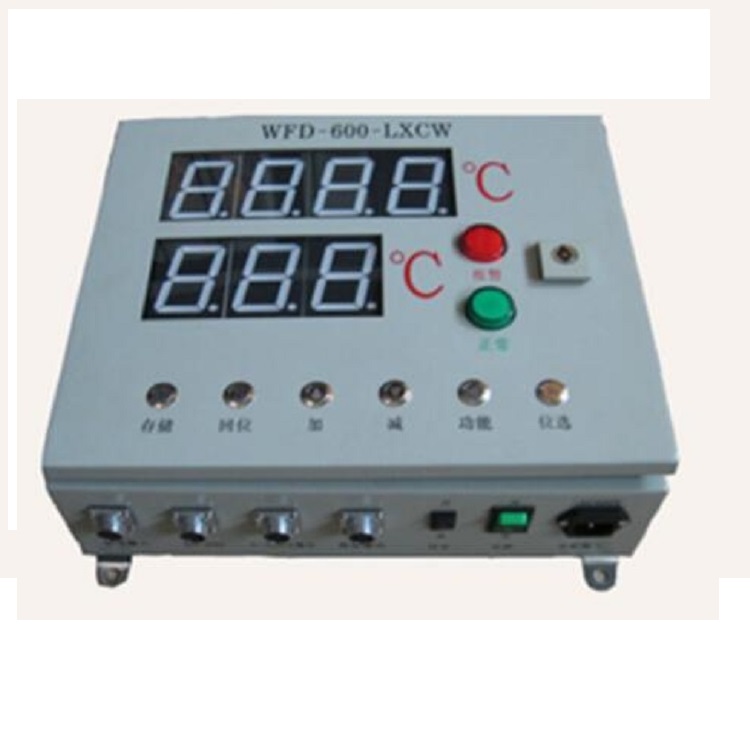

7．显 示 值：4 位 LED 发光数码管显示有平均值、峰值、实时值等三种显示方式。

8．同时可以显示测温探头的环境温度。

中间包连续测温系统主要由测温保护管、测温探头、显示仪表以及管座、压铁等附件

组成。

本系统中的测温探头需要N2(氮气)或仪表空气冷却,通过冷却气源来保护测温探头正常

工作。这个气源由专用金属软管导入。使用时，将管座放置在中间包包盖上，然后将测量

管插入管座内,再将测温探头插入测量管顶部的装配接口。当底座装置放置在中间包包盖上

时，固定于其下面的测量管就插入到包内的钢水中，其插入钢水的深度大于 300mm。探头

垂直安装在位于测量管上端的管座内中，接收来自测量管下端部受钢水加热后发射的红外

辐射能量，并将其转换成电信号，送到显示仪表换算为对应的温度值并予以显示。显示仪

表将温度信号转换成 4-20mA 标准信号，传送给计算机显示

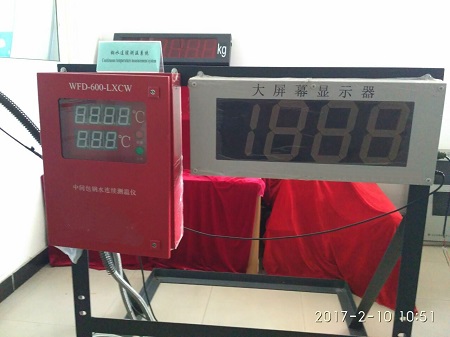

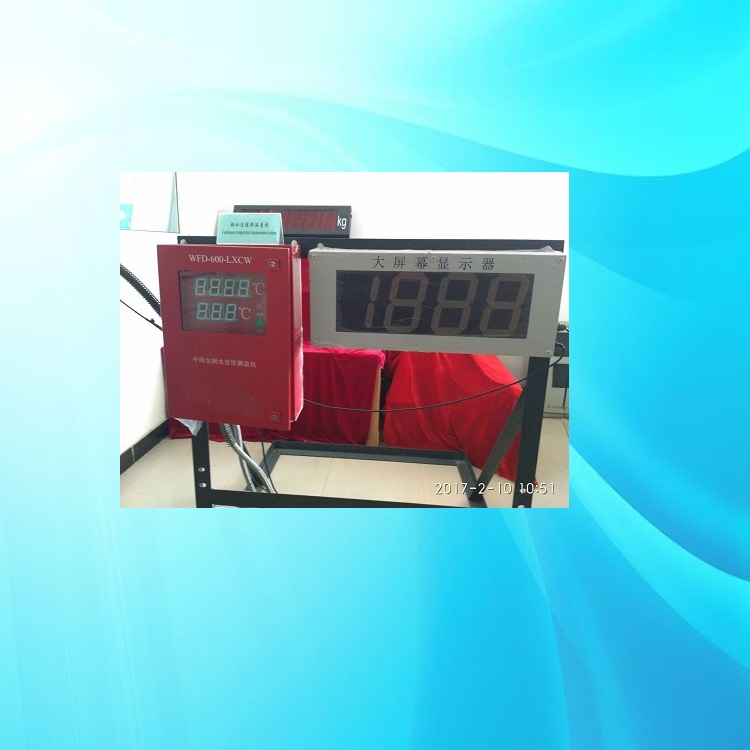

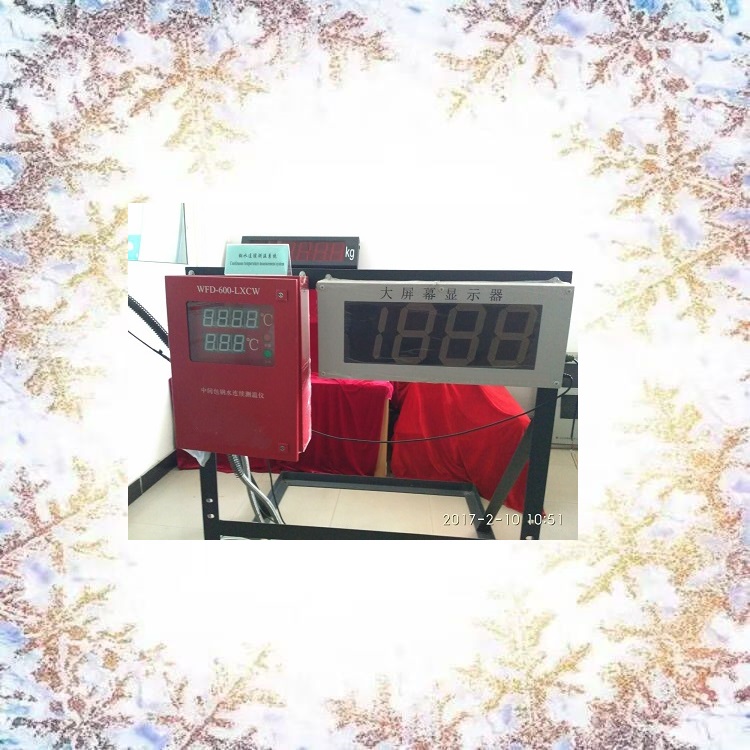

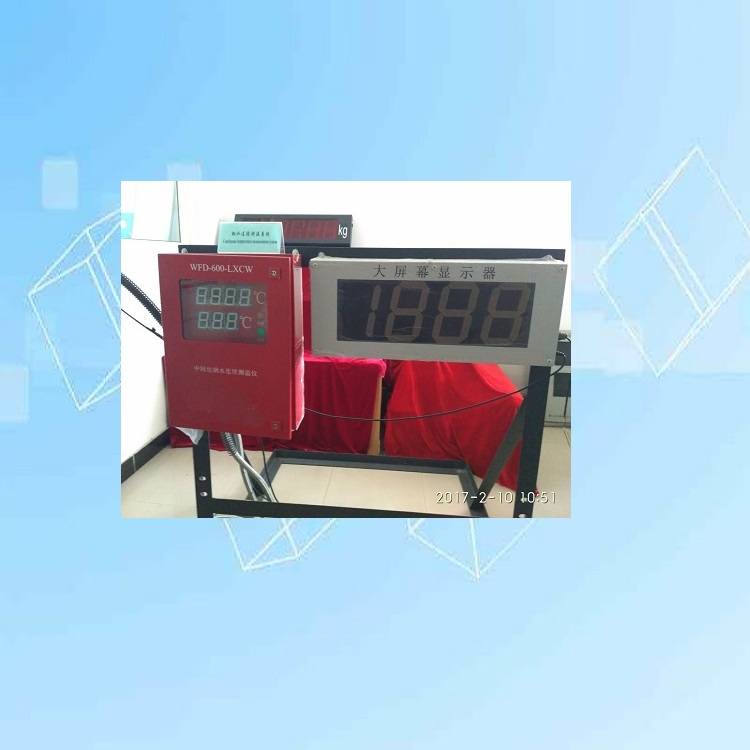

连续测温探头、显示仪表保护箱、显示仪表、测温管提桶、测温管压铁、探头存放桶、支架、金属软管、大屏幕显示器
