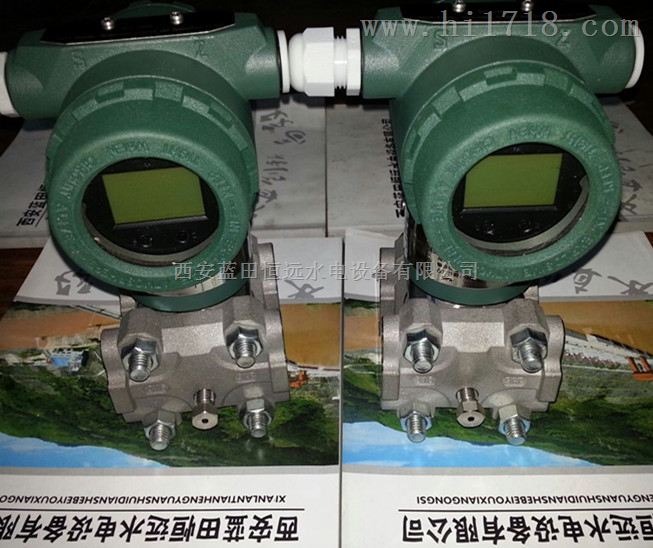

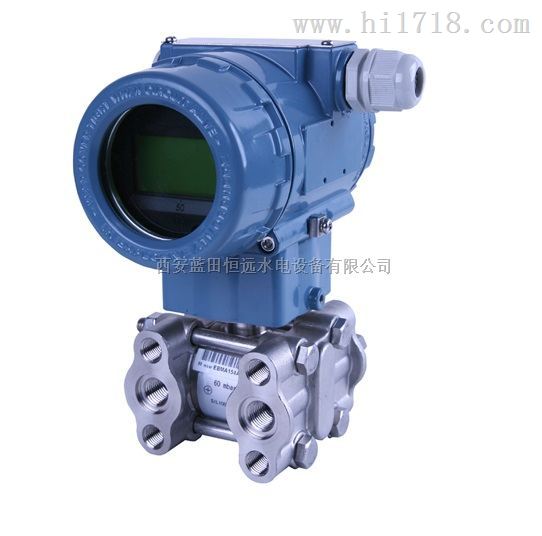

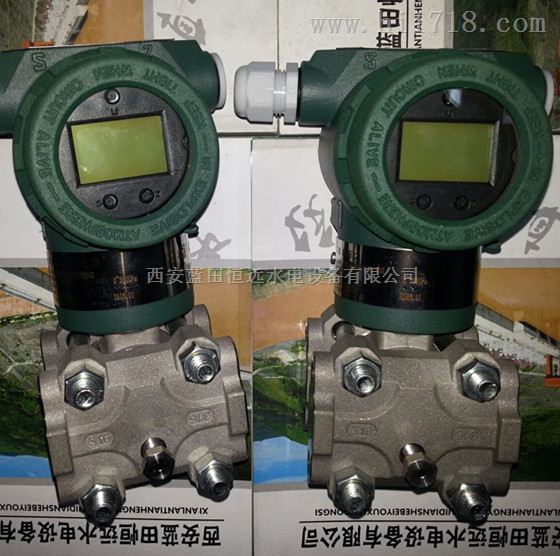

水头差压变送器V6DP9E/V6DP4E22分类

V系列智能压力/差压变送器用于测量液体/气体或蒸汽的压力/差压和流量。具有旋入式直接安装和支架安装两种标准结构。其中，V4和V6为4～20mA输出，通过就地按钮可以实现全部智能化功能；V8和V10为带Hart通讯的4～20mA输出，可以通过PC Hart 通讯管理软件或Hart 275手操器进行通讯/设定/监控。

一、V4/V6将达到100：1的量程迁移比和0.075%的。难得的是在10：1的迁移比下，还能保持0.1%的。
二、V4/V6增加了回路校验功能。自动产生4～20mA的电流信号，用于校验其它过程仪表。
三、V4/V6增加了自动记录功能。新V4/V6内置了对过程介质温度、压力/小值的自动存储记录功能，以便日后的故障分析和诊断。
四、V4/V6提供新增PC组态软件和RS232串口，可实现远程仪表调整或现场按钮调整。
五、V4/V6的可变规模结构设计，可现场即插即用地更换传感器或线路板，无需重新标定，减少备品备件。

一、技术指标1、量程：
·表压（GP）：小0～125Pa，0～42MPa
·负表压（GP）：小-125～0Pa，-0.1～42MPa
·差压（DP）：小0～1.25KPa，0～7MPa
·高静压（HP）：小0～6.22KPa，0～2.1MPa
·微差压（DR）：小0～125Pa，0～1.5KPa
·绝压（AP）：小0～35KPa，0～35MPa
·投入式液位（GL）：小0～0.35m(杆式)，0～1m(缆式)；0～3m（杆式），0～20m(缆式)
·法兰式液位（LT）：小0-7KPa，0-700KPa

2、·线性:V4  0.075%；V6/V8/V10  0.075%
·重复性:0.05%
·迟滞:0.05%
·响应时间:取决于量程及量程比 ：0.1～1.6秒
·附加的可调节时间常数 ：0～32秒
·长期稳定性:V4  ± 0.25%F.S/年；V6/V8/V10  ± 0.1%F.S/年
·温度系数: V4  ± 0.2%F.S(在-40～85℃内，零点和量程合计)
V6/V8/V10 ± 0.1%F.S 在-40～85℃内，零点和量程合计)
·安装位置影响:对于零点约为350Pa×sin∠o
(∠o=与垂直安装位置的角度差可通过就地按钮修正掉，对量程无影响)

4、输出
·输出信号：V4/V6为按键，设定的线性或平方根二线制4～20mA输出
V8/V10为通过HART FSK协议加载在4～20mA上的线性或平方根输出
·输出信号极限:Imin为3.5mA,Imax为22.5mA,可组态标准设置Imin为3.8mA,Imax为20.5mA
·报警电流：Imin为3.5～4mA可组态，标准设置
3.6mAImax为20～20.5mA可组态，标准设置21mA
·负载能力：
R ≤（Us-Umin）/I maxKΩ
I max =20～22.5mA可组态
Us = 电源电压
Umin = 小电源电压
·电源电压：45VDC
·小电源电压：9VDC,12.5VDC(带LCD的型号)
·数字通讯小负载 ＞ 250Ω
·通讯距离:用多芯双绞线的通讯距离为1.5Km，通讯距离因电缆类型而异，可用下述公式确定电缆长度
L=(65×106)/（R×C）-（Cf-10000）/C
L=长度m或ft
R=阻抗（包括电源阻抗）
C=电缆电容pF/m 或pF/ft
Cf=并联电容pF/m或pF/ft

4、电源
·供电范围：9V～45V（带LCD时为12.5～45V）
·谐波失真：
7Vpp   50Hz≤ f ≤ 100Hz
1Vpp   100Hz≤ f≤ 200Hz
0.2Vpp   200Hz  ≤ f ≤ 300Hz

5、防爆
美国工厂联合会（FM）
FM隔爆许可
·隔爆：Ⅰ级，1区，B,C,D组
·隔爆级别：Ⅱ/Ⅲ级，1区,E,F,G组
·危险场所：室内外（NEMA 4X）
·T6：环境温度：-40℃～60℃
·电气接口：1/2NPT内螺纹
