HSTA750/HSTAR 750 高温200度交流 LVDT位移传感器
价格：电议
地区：北京市
电 话：010-51660768
-
图文详情
-
产品属性
-
相关推荐

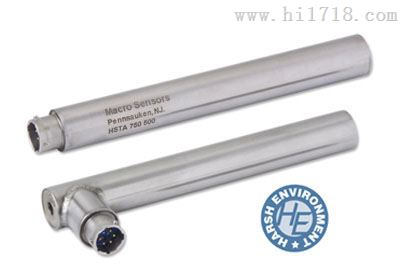

Macro Sensors 公司推出的HSTA 750系列3/4英寸（19毫米）直径、交流控制 LVDT传感器 广泛应用于各种位置测量。该系列传感器坚固、密封，完全采用不锈钢材料，可在较高温度下使用（400℉）。为抵御各种恶劣环境，线圈绕组采用密封封装，达到IEC IP-68防护等级。电气连接穿过一个密封的轴向接头。对接插头随产品一同提供。
HSTA750 HSTAR750 位移传感器传感器的量程从±1.25毫米（±0.050英寸）至±250.0毫米（±10.00英寸）不等，具有LVDT技术的分辨率高、重复性好和滞后低的特点，以及与良好的线性度相应的的敏感度。采用统计学上由***小二乘法生成的直线，所有该类传感器的线性误差是满量程输出的±0.25％。
Macro Sensors 可提供多种标准选择，包括：特氟龙?铁芯衬管和公制螺纹铁芯，以及更小直径和质量的铁芯，从而允许用户定制HSTA 750 LVDT。另外，Macro Sensors 还提供多种安装附件和铁芯接杆。HSTA系列还可暴露于轻微的辐射中（3×107拉德）。根据特殊要求，还可 定制 HSTA750 HSTAR750 位移传感器，使其能够浸入加压液体中。
所有HSTAR 750 系列LVDT都可与任何常规差动输入LVDT信号调节装置一起使用，但是不推荐与ratiometric LVDT信号调节装置仪器一起使用。Macro Sensors 提供全系列的 LVDT信号调节装置，可发挥出任何 HSTA 750系列LVDT的性能。
特点
使用温度：400℉（200℃）
径向接头，已配对接插头
传感器密封达到IEC IP-68防护等级
非线性（满量程输出）：＜±0.25％FRO
量程：±1.25毫米至±50毫米
（±0.050英寸至±2.00英寸）
HSTA750/HSTAR 750 高温200度交流 LVDT位移传感器应用领域
束刮板位置反馈
液压缸定位
蒸汽阀门定位
发电应用
恶劣环境中的其他应用
HSTA750/HSTAR 750 高温200度交流 LVDT位移传感器通用规格
| 电源： | 3.0 Vrms（额定） |
| 输入频率： | 2.5至3.0千赫 |
| 线性误差（满量程输出）： | |
| 重复误差： | <0.01% of FSO |
| 磁滞误差： | <0.01% of FSO |
| 使用温度： | -55℃至+200℃ |
| 温度系数： | -0.02％/℃（额定） |
| 耐振极限： | 196米/秒，2千赫 |
| 抗冲击能力：/b> | 980米/秒，11毫秒 |
HSTA750/HSTAR 750 高温200度交流 LVDT位移传感器指标
| 参数 | 量度单位 | HSTA 750 -050 | HSTA 750 -125 | HSTA 750 -250 | HSTA 750 -500 | HSTA 750 -1000 | HSTA 750 -2000 | HSTA 750 -3000 | HSTA 750 -4000 | HSTA 750 -5000 | HSTA 750 -7500 | HSTA 750 -10000 |
| 量程 | 毫米 | ±1.3 | ±3.0 | ±6.3 | ±12.5 | ±25 | ±50 | ±75 | ±100 | ±125 | ±190 | ±250 |
| 灵敏度 | mV/V/ 毫米 | 240 | 154 | 96 | 25 | 24 | 15 | 9.8 | 6.7 | 4.7 | 4.3 | 2.8 |
| 初级阻抗 | Ω | 325 | 735 | 1400 | 1200 | 1250 | 2150 | 2150 | 420 | 600 | 775 | 620 |
| 机身长度 | 毫米 | 51.1 | 67.1 | 85.1 | 150.4 | 187.5 | 277.1 | 346.1 | 411 | 473.7 | 606 | 804 |
| 軸芯长度 | 毫米 | 20.3 | 31.7 | 41.9 | 87.6 | 87.6 | 134.6 | 157.5 | 157.5 | 157.5 | 177.8 | 241.3 |
| 零点位置 | 毫米 | 16 | 24 | 33 | 65 | 84 | 129 | 160 | 194 | 227 | 293 | 392 |
| 机身重量 | 克 | 45 | 59 | 71 | 93 | 122 | 176 | 232 | 260 | 283 | 402 | 519 |
| 軸芯重量 | 克 | 2.4 | 3.7 | 4.8 | 11.6 | 11.6 | 18 | 22 | 22 | 22 | 25.5 | 34 |
HSTA750/HSTAR 750 高温200度交流 LVDT位移传感器所有选型：
HSTA 750-050
HSTA 750-125
HSTA 750-250
HSTA 750-500
HSTA 750-1000
HSTA 750-2000
HSTA 750-3000
HSTA 750-4000
HSTA 750-5000
HSTA 750-7500
HSTA 750-10000
HSTAR 750-050
HSTAR 750-125
HSTAR 750-250
HSTAR 750-500
HSTAR 750-1000-006
HSTAR 750-2000
HSTAR 750-3000
HSTAR 750-4000
HSTAR 750-5000
HSTAR 750-6000
HSTAR 750-7500
HSTAR 750-10000
