【电源环路分析仪】bode100,欧洲奥地利bode100,omicron-lab 欧米克朗
价格:电议
地区:广东省 深圳市
电 话:0755-29959275
手 机:15338796951

名称: 电源环路分析仪

型号: BODE100

品牌: omicron-lab 欧米克朗

产地:欧洲奥地利

BODE100 环路分析仪 网络推广1.png

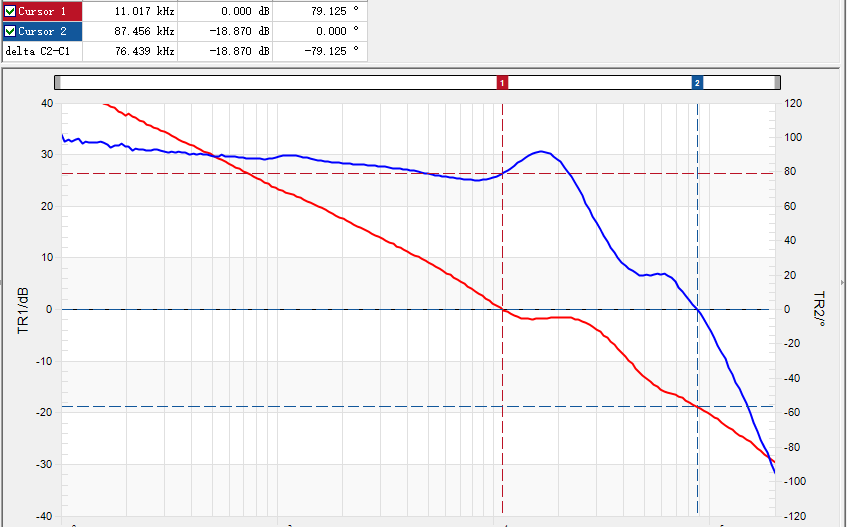

环路分析仪的主要功能是量测待测物电源产品在频域上的特性,了解其性能及稳定性,并可辅助控制线路的设计。其工作原理是给电路输入一个频率变化的正弦讯号,并于系统的特定点,量测所造成的影响,分析增益余量和相位余量,判断环路是否稳定。 传统工程师在设计验证时,都是直接测试外在的功能特性。例如针对电源供应器,需要不同电压输出来做拉载测试,看是否会有震荡的不稳定情形。这种测试会花费大量时间,当线路有修改后,又得重新测试。而即使设计验证已经没有问题,常会发生于大量生产时,因为使用件的误差,仍有少数产品会有不稳定的瑕疵状况。

这是因为设计时没有正确评估系统的稳定性。但这种特性无法用电子负载简单拉载时域测试来得到,须经由的电源环路分析仪的测试才能得到系统的频率响应图,进而判读系统是否稳定。而这种频率响应的测试,不速度快,节省大量测试时间。既能维持良好的设计质量,又能增强客户对设计企业技术的信任。

另外环路分析仪除了测试波特图外,另一个重要功能是测试被动器件的阻特性图,Bode100选配40MHZ的插件和贴片阻夹具可以很好观察电容电感的高频阻曲线,例如电容R测试,电感阻值等,让工程师了解生产的被动器件特性是否正常,以验证制程是否正确。

BODE100 环路分析仪 网络推广2.png
