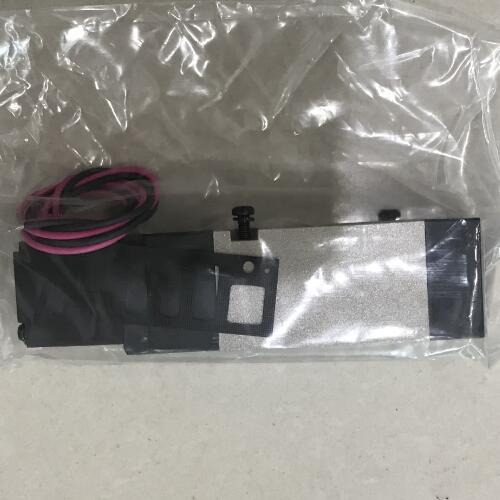

CKD换向阀产品技术4KB319-00-DC24V
另外，为了防止连续通过大电流，在电源以及驱动回路中请 设置过电流保护回路，
或者使用带过电流保护装置的电源
当电磁阀与其它元件并列连接的时候，
输出元件采用NPN类型的场合，在输出晶体管上恐怕会受到左
表电压+电源电压部分的浪涌电压，因此希望平行设置接点保护 回路。
：GS8是把快插接头GWS8-6(3PA2、 3PB2)旋入气口2。
注4：导线请使用AWG20~24的尺寸。
注5：附加用的浪涌吸收器是DC24V以下时， 就为抑制器接插件类型。
电磁阀内置的浪涌吸收器，若由于外来的过电压·过电流引 起破损发生后，
多数场合下形成短路状态。因此破损以后，
 输出ON的话，会产生大电流，恶劣的时候，
会有可能造 成输出回路的烧损或引发火灾。请不要在有故障的状态下继 续通电。
电磁阀OFF的时候发 生的反向电压浪涌会作用到那些元件上。
机种名：M3PA2(直接配管)
切换位置区分：2位单电控 接管口径 ：气口2  Rc1/8
手动装置 ：非锁定式手动装置
电线连接 ：直接导线 其他选择项 ：附加浪涌吸收器
直流24V用带浪涌 吸收器电磁阀的场合，按照机种，
可能达到-10V，这个反向 电压有时作用到其它并列连接的元件上产生破坏和误动作。
应避免与经受不住反向极性电压的元件（例如发光二极管指 示灯）并列连接。
另外，多个电磁阀并列驱动的场合，
在一台带浪涌吸收器电 磁阀所带的浪涌吸收器中，会流经其它电磁阀的浪涌，
由于 电流过大，有时会烧损浪涌吸收器。

CKD换向阀产品技术4KB319-00-DC24V
