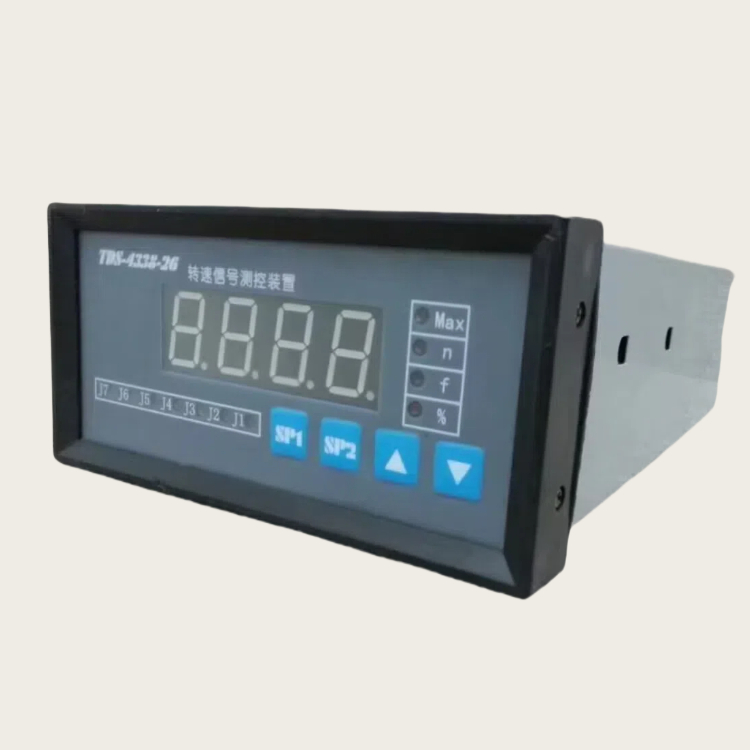

原装转速仪TDS-4339-27齿盘转速信号装置

TDS-4339型数字转速信号测控装置是以适合工业自动化控制的单片机及相应的外围芯片构成，技术参数编辑转速表转速表  转速：1～99999转/分钟频率：0.0167～1666.6赫兹周期：0.6～60000ms计数：1～99999线速度：0.1～3000.0米/分钟转速表的测量：全量程范围误差<0.02%的超高（转速、频率、周期）转速表的测量距离：光电式：50～300毫米；激光式：50～3000毫米显示：五位有效数字动态液晶浮点显示信号输出：TTL电平脉冲输出电源：两节七号电池供电，可连续使用24小时体积：128×58×26（毫米）重量：90克专为水力发电厂而设计的，适应电涡流传感器、磁电、磁阻传感器，用于测控发电机组的转速、转速百分比、频率的工业智能仪表。

特点：1、齿盘脉冲信号与机端电压互感器（PT信号）或永磁

机两路同时输入。

2、TDS-4339-27转速控制仪用电涡流传感器等可以测量机组的蠕动转速。

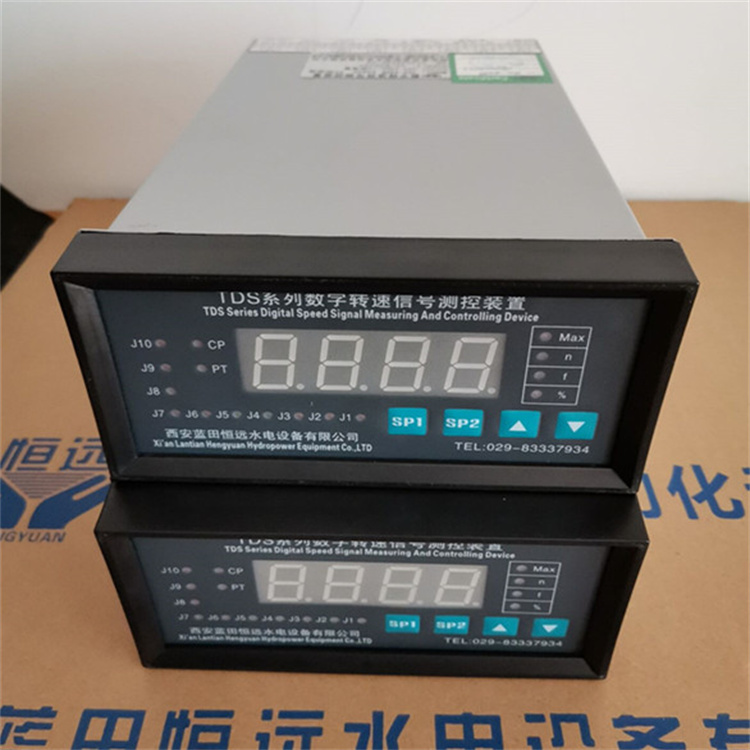

3、有10路继电器接点输出，继电器的状态分别由仪表

面板10个发光管指示。

4、TDS-4336-27转速控制仪可直接设置和查看机组的转速、转速百分比、频率、值，继电器设定值。

5、设定参数值由E2PROM保存、具有断电保护、继电器自锁功能。

适用：发电机组的机械信号、PT信号同时对转速、频率、百分比的监控和转速蠕动的监控。前景分析编辑子式转速仪等类型。离心式转速仪离心式转速仪利用离心力与拉力的平衡来指示转速。  离心式转速仪是传统的转速测量工具，是利用离心力原理的机械式转速仪；测量一般在1~2级，一般就地安装。一只优良的离心式转速仪不但有准确直观的特点，还具备可靠耐用的优点。但是结构比较复杂  。

三、主要技术参数

1、 工作电源：开关电源：AC/DC  100~220V，DC 48~220V

2、  环境温度：-20~50℃、相对湿度≤85%；不含腐蚀性气体；

海拔高度：≤2000m

3、 极对数P设置：1~64

4、 测量范围

a、转       速：      0.05~3000 n/min       ：na＝N±0.1%±1个字

b、频       率：      0.01~100.0Hz             ：fa＝f±0.1%±1个字

c、转速百分比：0.0~200.0%                     ：±0.1%±1个字

5、输入信号

1、接近开关、磁电、磁阻、光电传感器、电涡流传感器

a、1~5对极的齿数确定：1-（  10×P）齿范围内；P： 极对数

b、6~64对极的齿数确定：1~60齿范围内

c、输入阻抗：≤100kΩ

d、输入幅度：500mV~60V

e、电源输出：DC24V    40mA

f、  蠕动转速设置：≥0.01~99.99 n/h（对电涡流传感器）内设置

2、永磁机输入信号：2.5~260V AC；50Hz（高于260~450 V要另注说明）

3、  PT残压输入信号：0.2~120V AC；50Hz

6、接点输出： 触点容量：阻性负载3A/220V  AC

7、信号输出：a、模拟量输出：0~10mA负载  ≤1.5kΩ           （选件）

4~20mA 负载≤750Ω             （选件）

b、通讯接口输出：Modbus RS485、RS422、RS232  （选件）

8、 大  值：记录开机以来转速

9、显示内容：机组频率、转速、转速百分比、频率、转速及百分比的值

10、开孔尺寸：152×76mm

11、外型尺寸：160×80×250mm

12、功    耗：≤10W

13、重    量：2kg
