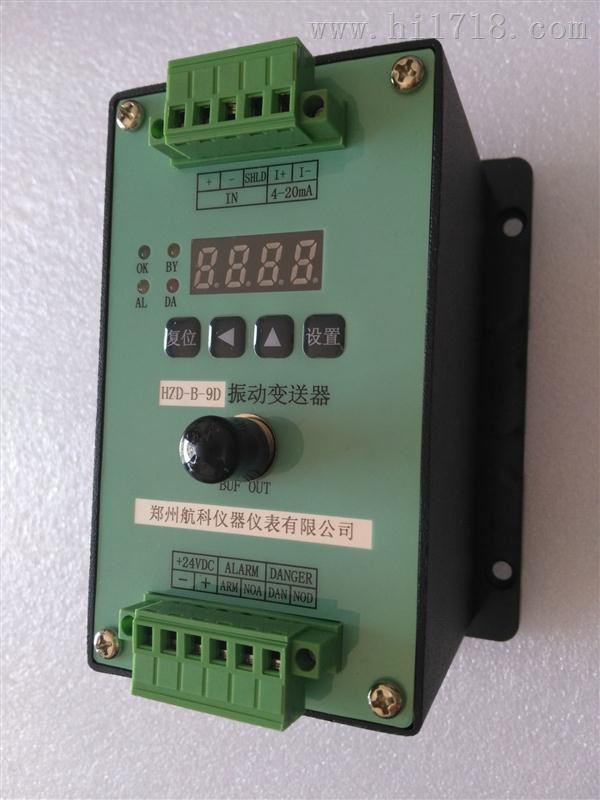

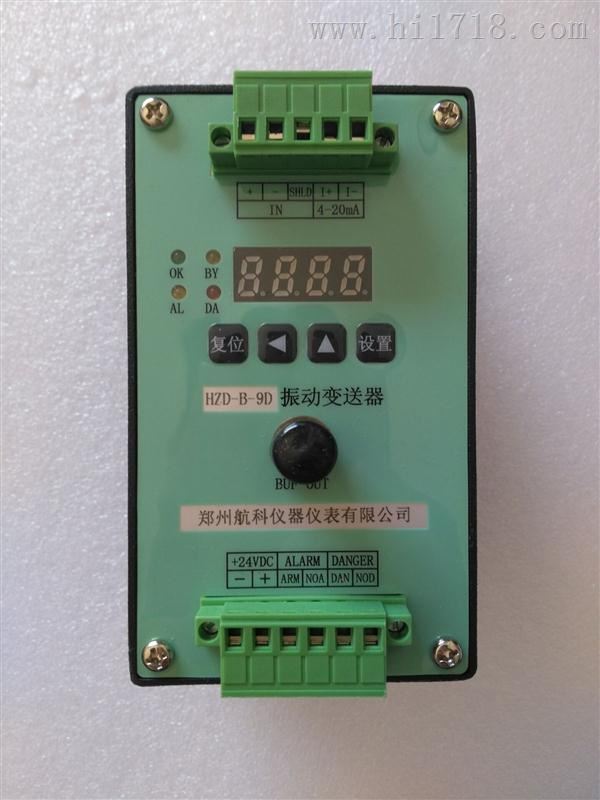

大型旋转机械轴振动变送器HZD-B-9A-HZD-B-9D-HZD-B-9F

智能轴振动变送器与电涡流传感器配套使用，可广泛使用于电力、冶金、石化、钢铁和造纸行业等的大型旋转机械轴振动（转子相对轴承盖的振动）的测量和保护控制。主要监测旋转机械转子的径向振动，监测由于转子的不平衡、不对中、机件松动等引起的振动增大。

hk-9200 一体化振动变送器

l智能轴振动变送器外接电源：

  直流电源：+24VDC±10%

  功    耗：＜2W

l输    入：电涡流传感器探头

l记录输出模式：4~20mA（负载≤500Ω）

    测量量程：0-500um

l报警方式：

  报警设定点：2点（警戒、危险 ）

  继电器状态：常失电

  报警继电器输出：2组常开继电器（警戒，危险）

  触点容量：250VAC/3A或30VDC/3A

  报警延时：1~9秒内可选

大型旋转机械轴振动变送器HZD-B-9A-HZD-B-9D-HZD-B-9F

l：

   标准输出误差：1%

l工作环境：

   工作温度：-20℃~70℃

   存储温度：-30℃~85℃

   相对湿度：20~95%无冷凝

SG-2 ZD-01振动变送器l仪表外形尺寸：高×VB-Z220一体化轴振动变送器长×深=120mm×90mm×75mm（加接线端子后深度小132mm）

ZD-01、ZD-02、ZD-03A、ZD-05一体化振动及温度变送器

故障监测：监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等；监测由于转子的不平衡，不对中，机件松动，滚动轴承损坏，齿轮损坏等引起的振动增大。
测量参数：位移、速度。
机组类型：中小机组的振动的监测，如汽机，风机，压缩机，电机，泵，齿轮箱等；特别适用于老机组的改

大型旋转机械轴振动变送器HZD-B-9A-HZD-B-9D-HZD-B-9F

1.简介

SDJ-9L振动变送器将磁电式振动传感器、精密测量电路集成在一起，构成高振动测量系统，该变送器可直接连接DCS、PLC或其它设备，是测量风机、电动机、水泵等工厂设备振动的理想选择。

1 安装位置：垂直或者水平安装于被测振动点上，将传感器底部M10×1.5×10螺钉固定在被测壳体上，然后将传感器拧在上面拧紧即可。

3．2 安装尺寸及规范：参看图一，若变送器安装位置受到高温蒸汽等冲刷时，为降低变送器环境温度、需加防护措施，一般情况下可不加防护。

3．3接线说明：棕色导线接DC24V电源正端，蓝色导线接DC24V电源负端，同时棕色和蓝色导线也是4～20mA输出引线。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆。

振动温度变送器SWZF-1FA、SWZQ-1A、SW2T-1F/A、SW2T-3A风机监控 组合探头

2．技术参数

2．1 频率响应：10 ～ 1000 Hz * 或者5 ～ 1000 Hz（特殊说明）

2．2 自振频率：10Hz

2．3 测量范围：速度量   0-100mm/s （可选）0-20MM/S＊

2．4 输出电流：4～20mA

2．5输出阻抗：≤500Ω

2．6工作电压：DC12-24V±10%

2. 7接线方式：二线制

2．8测量方向：见产品标签

2．9 使用环境：温   度 -40℃～100℃ 相对湿度 ≤90%

2．10 外形尺寸：φ35×75mm

2．11 安装螺纹：M10×1.5×15mm（深度）

2．12 重   量： 约300g
