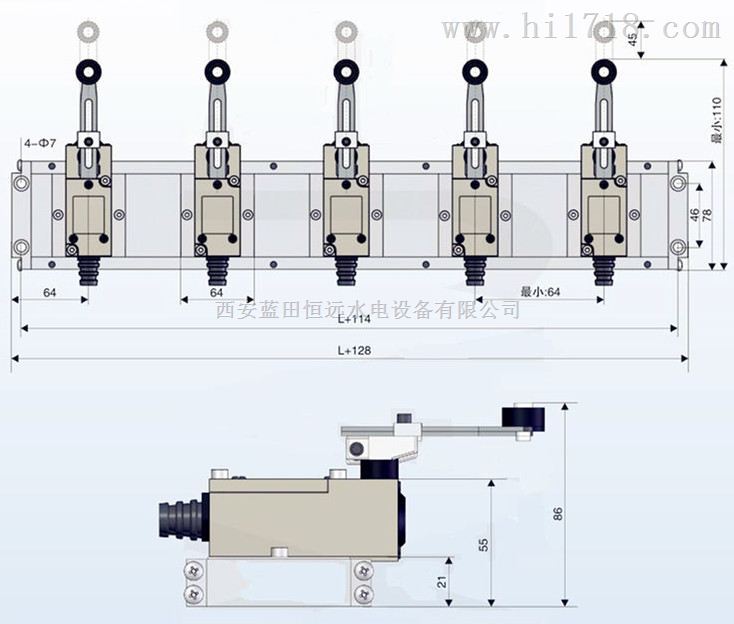

电站导叶位置开关DWG-350-4-1安装孔距

电站导叶位置开关DWG-350-4-1安装孔距

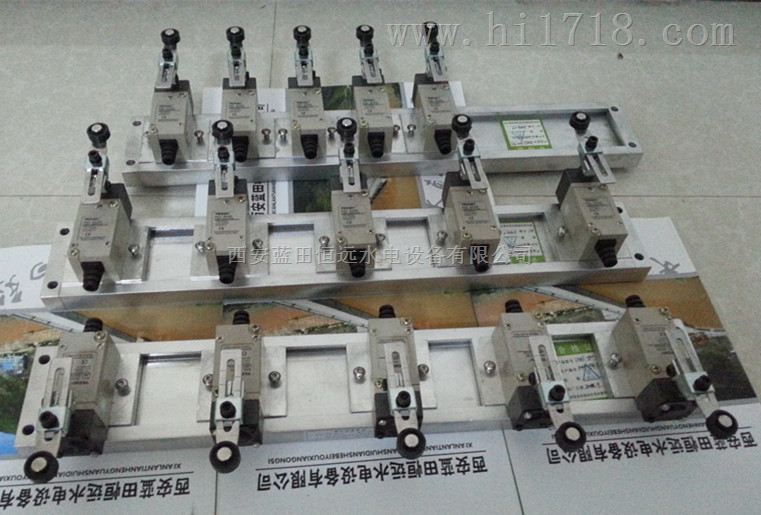

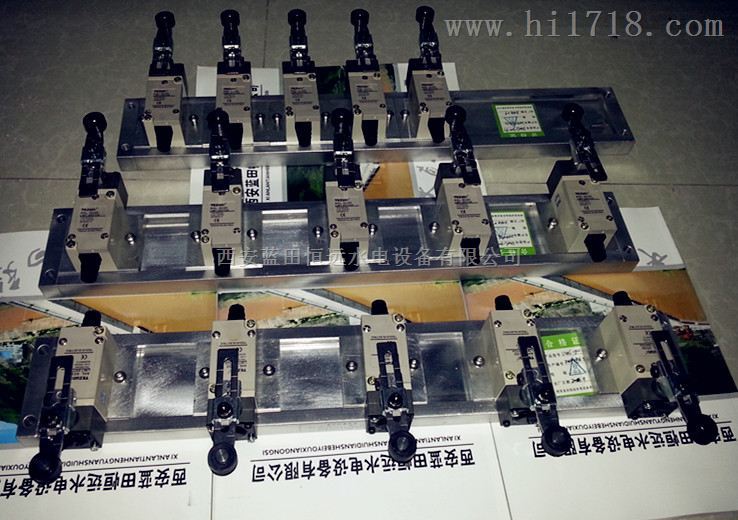

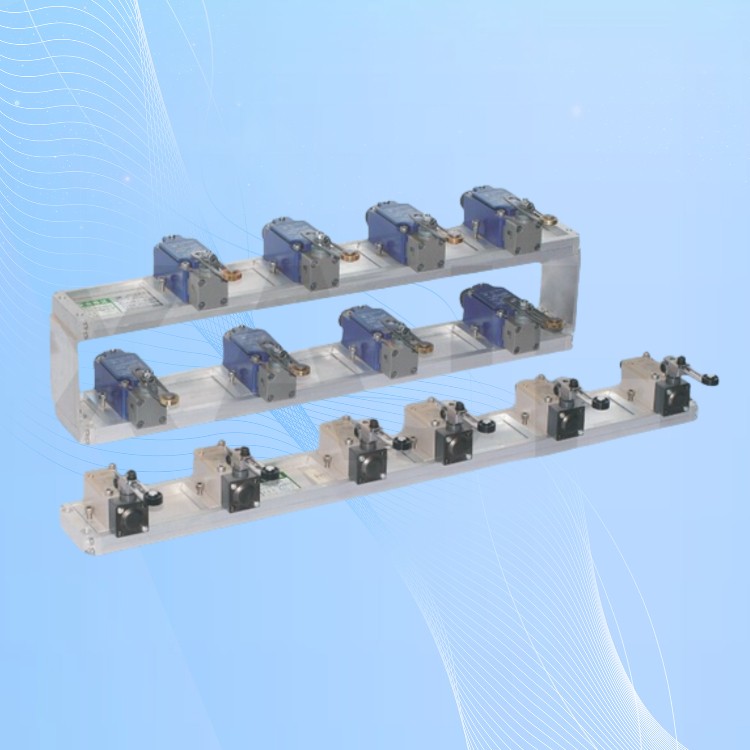

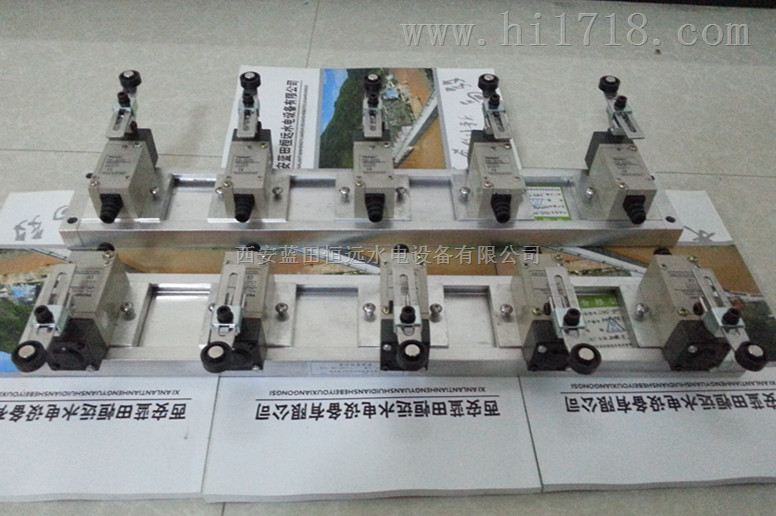

DWG导叶位置开关由进口行程开关、导轨、滑块、安装支架等组成，行程开关固定在滑块上，按用户要求将开关整定在相应位置，发出导叶位置的开关量信号，开关的数量可按用户的要求设置。

量程：80～1500mm
输出：六个（可更多）纯机械开关量
环境温度：-10～50℃相对湿度：95%R.H
整机材质：铝材

接点容量：250VAC 5A 24VDC 1A
安装方式：支架安装（可定做）
DWG导叶位置开关通过安装固定支架与水轮发电机接力器固定相连，行程开关与滑块固定在一起，滑块可在导轨上自由滑动，当需要发出导叶在某一位置信号时，可将行程开关沿滑道滑动，接力器推拉杆上挡块使行程开关动作，发出开关信号，开关位置调整好后，可将锁紧螺钉与滑块固定。

机组所有的电液换向阀，均采用西蓝恒远DFX的产品，二位四通的电液换向阀为双线圈、带自锁、可短时通电，分别控制机组锁锭、二段关闭阀。提供二段关闭阀安装在接力器关闭时的回油管道上。在机组紧急关机过程中，当机组以一定速度关闭到一定开度后，操作电磁阀，投入二段关闭阀，以改变机组关闭速度，防止机组抬机，保护机组的安全。

每台机组安装有机组制动柜、温度仪表柜、水力测量柜、筒型阀控制柜，共4个。机组制动柜能自动和手动完成对机组的机械制动及制动闸的反向充气。在温度仪表柜上安装18台XACLAKE生产的TDS5326-02-09-HHLL-T电站专用温度仪表，该仪表抗干扰、性能稳定，有双上限和4-20mA输出，该仪表能有效防止Pt100铂电阻断线和短路引起的开关误动作造成机组停机现象。

水力测量柜安装XALTHYYXGS公司生产的对机组蜗壳压力、净水头、尾水管、各处油位、水位显示的显示仪表。每台机组提供推力轴承外循环控制箱、顶盖排水控制箱、发电机机坑电加热器和除湿机控制箱、机组制动吸尘控制箱、漏油箱油泵控制箱。控制箱所用的控制元件．如空气开关、断路器、继电器、按钮、信号灯、PLC采用西门子公司的产品，有利于维护、备件的采购、管理。箱内的PLC与监控系统通过MODBUS通讯协议、RS485接口和硬线进行信号传输。发电机机坑电加热器和除湿机控制箱，与安装在发电机机坑内6个电加热器、温度开关、3台除湿机组成发电机电加热和除湿系统，保持机坑温度和湿度在一定范围内，防止发电机结露。

机组的进水阀为筒形阀，与安装球阀和蝶阀相比降低了工程造价，开启、关闭时间短，适应电力系统对电厂快速开机并网、事故紧急停机的要求。筒形阀控制柜能手动、自动操纵水轮发电机组进水筒形阀的开启和关闭，阀门的控制原理为液压同步控制方式，对筒形阀链条张力过载、力矩过载、位置开关和变送器进行监测。在元引进基础上对筒形阀开启进行了改进，将一段开启方式改为二段开启方式，降低阀门至全开时的速度，避免了阀门至全开位置时对顶盖的冲击。使用的电液换向阀为DFX24和DYW三位四通电液转向阀。
