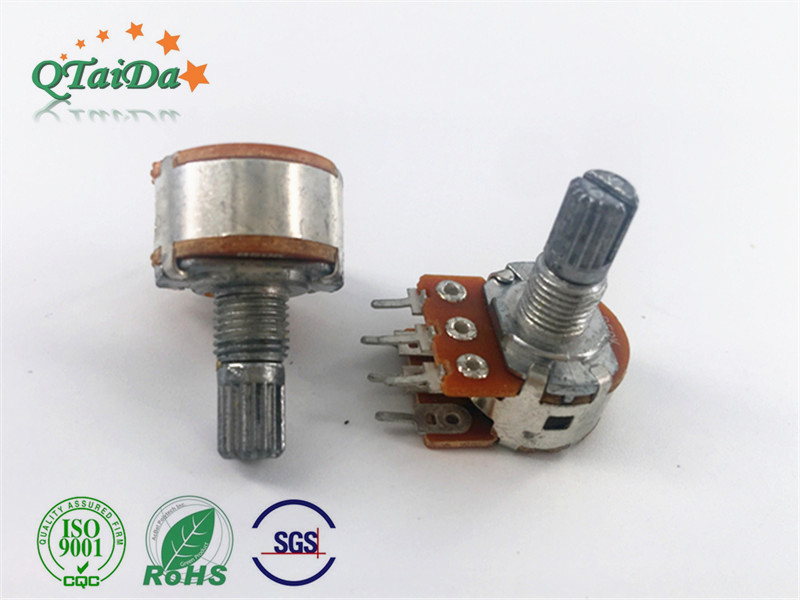

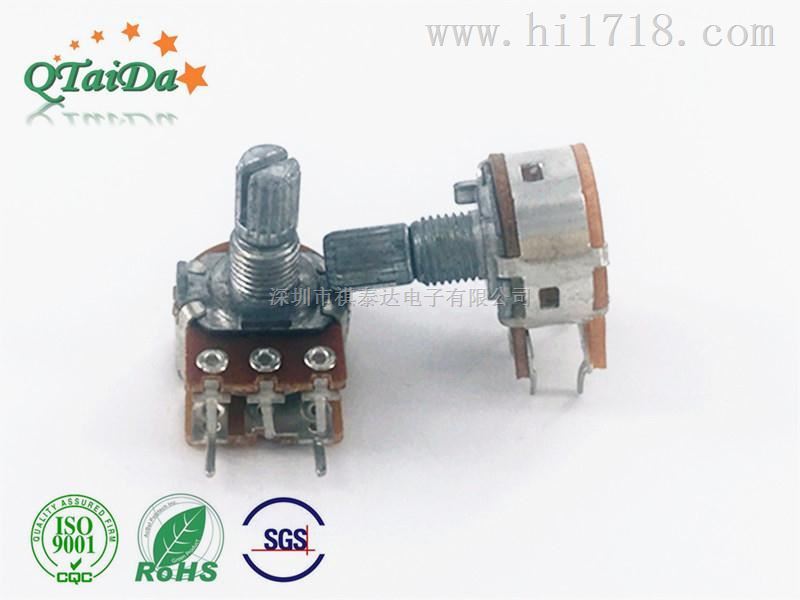

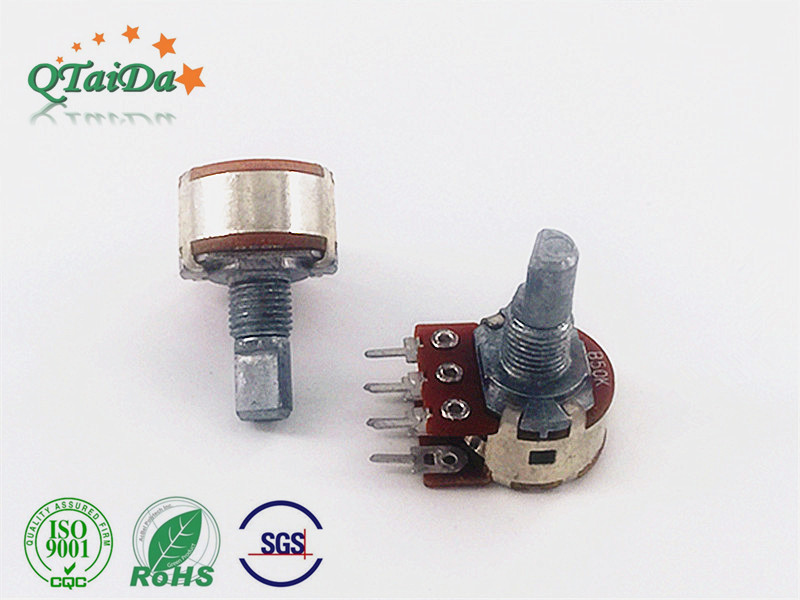

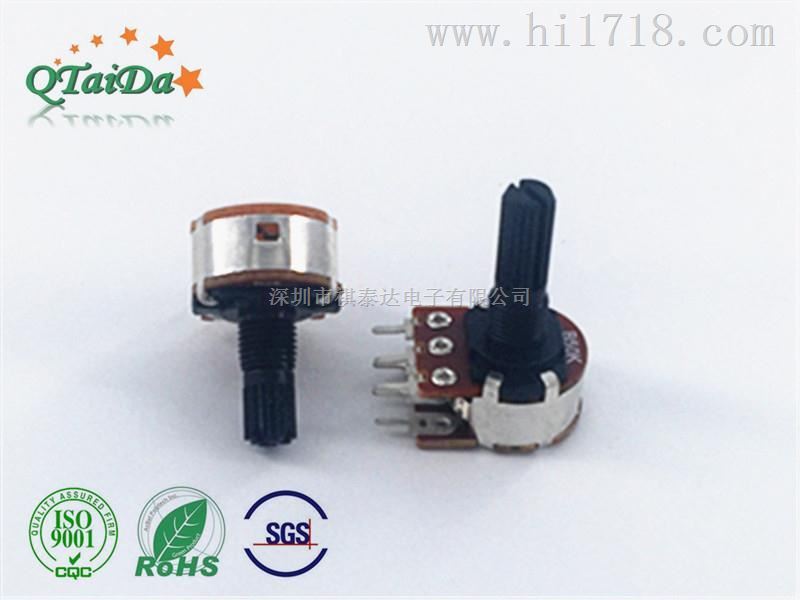

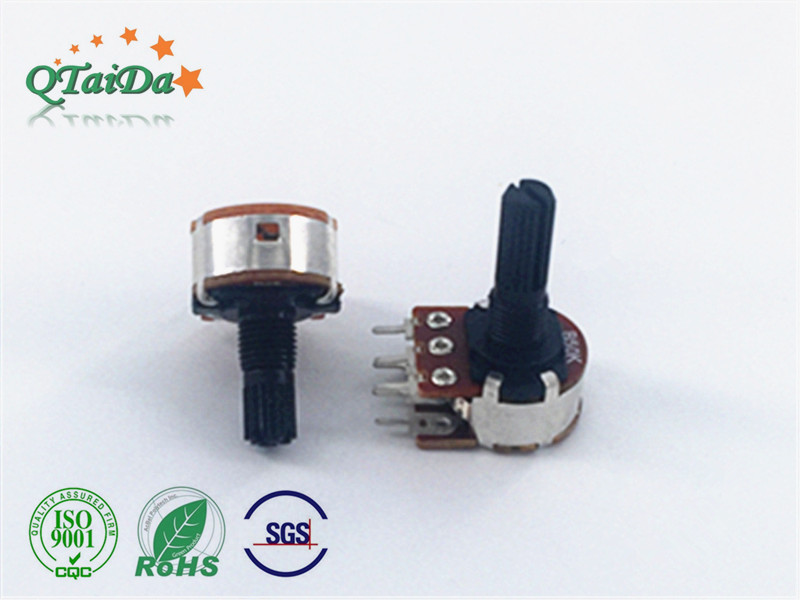

祺泰达供应五脚开关电位器调风扇编码器开关电位器-编码器

使用溫度範圍

Operating temperature

-10 ℃ ℃ ~ +70 ℃

手工焊接

Manual soldering

300 ℃ ℃ Max 3sec

Electrical Characteristics 電氣特性

總阻值(R)

Total resistance

500Ω~2MΩ

總阻值容許誤差

Resistance tolerance

±20% (more than 1MΩ ±30%)

阻值線性

Resistance taper

A A

B B

C C

W MN N

摺動雜音

Sliding noise

Less than 47 mV

殘留阻值

Residual resistance

≤ 20 ? (R>10K)

≤ 10 Ω (R≤10K)

絕緣阻

Insulation resistance

More than 100 MΩ at DC 500 V

定格電力

Rated power(W)

Linear (B) taper : 0.125 W

Other taper : 0.06W

使用電壓

Max. Operating voltage

Linear (B) taper : 200 V

Other taper : 150 V

耐電壓

Withstand voltage

1 Minute atAC 500 V

Mechanical Characteristics 機械特性

全回轉角度

Total rotational angle

300 °±5 °

全回轉扭力

Rotational torque

30~200 gf.cm

C.C 扭 力

C.C torqu e

100~350gf.cm

全回轉止強度

Rotational sper strength

8 Kgf.cm Max.

軸推拉強度

Shaft push-pull strength

7 Kgf. Max.

迴轉壽命

Rotational life

15,000 Cycles

深圳厂家五脚开关电位器调风扇编码器

温馨提示：

1.慎用助焊剂，避免使用水溶剂助焊剂，否则将会对电位器的金属和其他材料产生不良影响。

2.焊接时间不宜过长，避免焊锡烧坏电位器外部内部材料。

3.电位器未用固定螺母固定时，旋转柄轴将有可能损坏轴和引脚。

4.商品为标准品，如要求低温环境以及低残留电阻的客户，可另行联系单独定制。

5.电位器作为可变电阻使用时，建议作调整电压的分压器使用，同时电位器的负载电阻RL应不小于电位器公称阻值RT的10倍,电位器在直流电路中作为电流调节使用时，将有电流通过电位器的滑动臂，此时由于阳氧化的原因会导致电阻值异常增加,在这种情况下建议将电阻体的端子接负，滑动臂接正。
