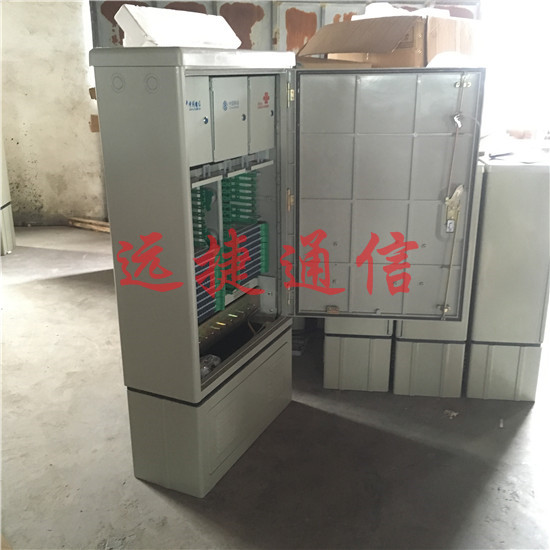

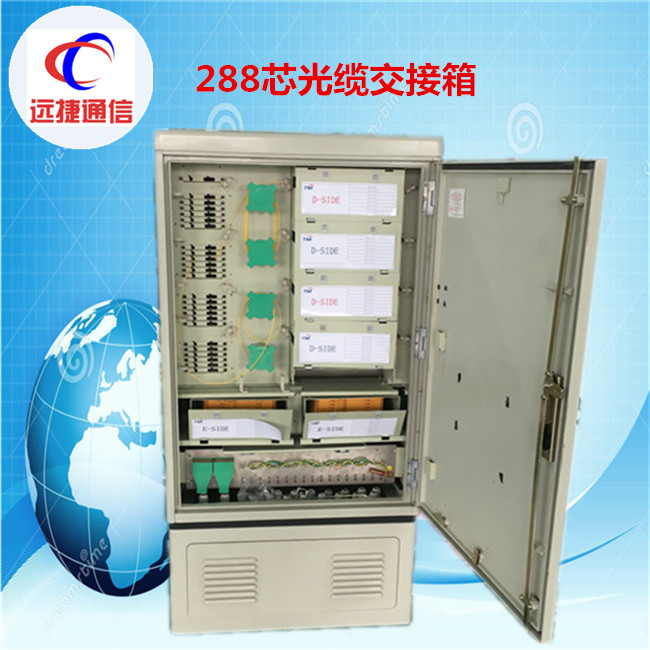

288芯光缆交接箱详细介绍图文并茂：

宁波市远捷通信设备有限公司生产：288芯光缆交接箱详细介绍图文并茂通信光缆交接箱，光纤分纤箱，光分路器箱，ODF光纤配线架，光纤快速连接器，PLC光分路器，光缆接头盒，光纤跳线，束状尾纤，光纤适配器系列光纤产品 型号 欢迎采购。室壁式/落地式/户外/通信光缆交接箱：SMC复合材料光缆交接箱，不锈钢光缆交接箱，无跳接光缆交接箱，免跳接光缆交接箱、实现光纤的直通、盘储、和光纤的熔接、调度功能。可室外落地、架空安装两种方式。
规格：72芯、96芯、72芯、144芯、288芯、576芯、720芯、1152芯等不同容量。

288芯光缆交接箱详细介绍图文并茂：

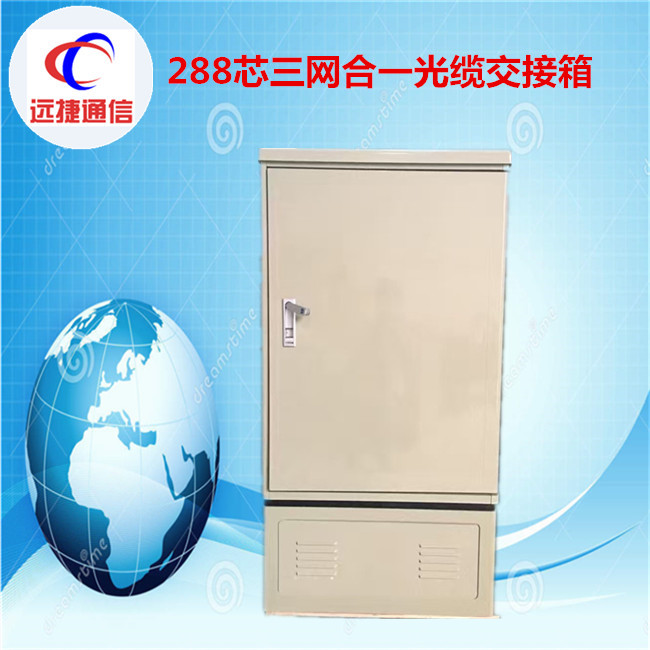

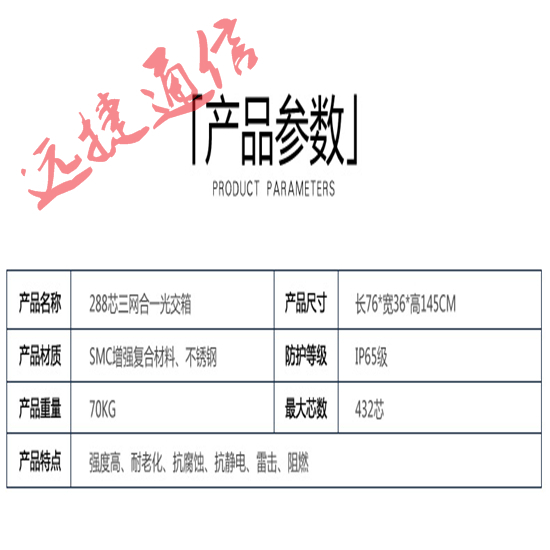

产品名称：288芯光缆交接箱

箱体材质：IP65级不锈钢、不饱和聚酯玻璃纤维增强材料（SMC）

安装方式：落地式、架空式、抱杆式、挂墙式

应用范围：光缆交接箱是用于光缆接入网中主干光缆与配线光缆节点的接口设备，具有光缆熔接、直通、和光纤储存、配线功能。

按材质分类，可分为IP65级不锈钢和不饱和聚酯玻璃纤维增强材料（SMC）。

按容量分类，光缆交接箱主要有48 芯、72芯、96 芯、144 芯、288 芯、360芯、576芯，720芯，960芯，1152芯，1440 芯几种。

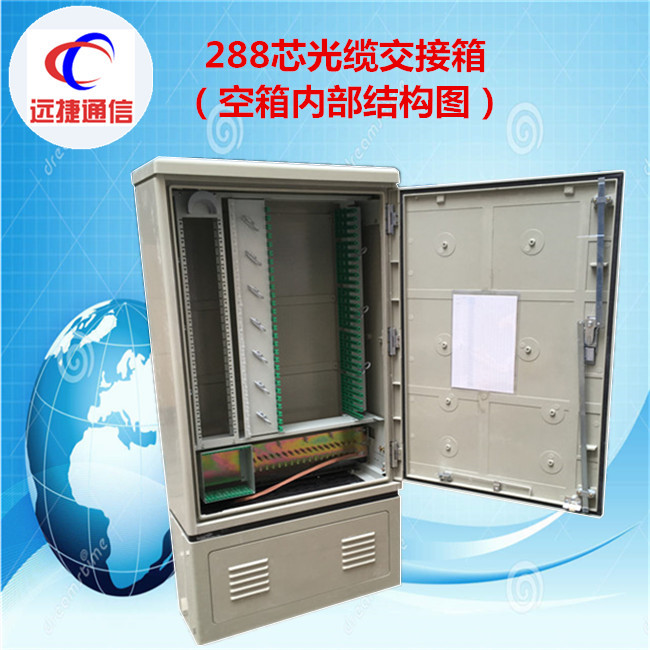

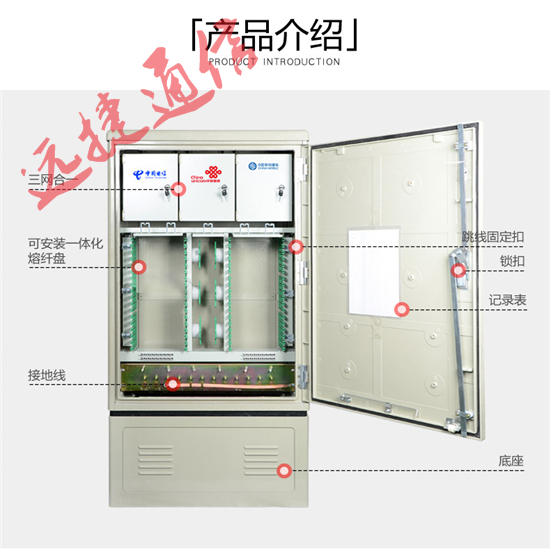

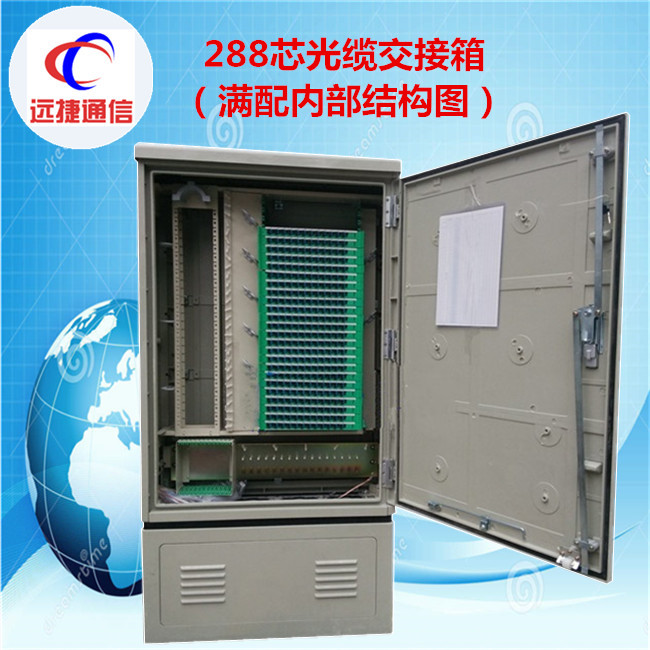

288芯光缆交接箱：结构

一般的光缆交接箱均由：箱体、一体化熔接盘、光缆固定板、 挂纤柱几部分组成。

288芯光缆交接箱：特点

 交接箱具有配线、熔接、贮纤、调纤功能，有顽强地野外环境的性能，并能抵受剧烈的气候变化和恶劣的工作环境，箱体密封性能良好，护等级达IP65级要求。

箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有的绕线盘、挂线钩，方便用户操作。

模块化设计，布局合理，功能多，密度大。

 采用盗门锁形，，具有良好的破坏功能。箱体有灵活的进出光缆结构和灵活的内连接结构。

可采用FC或SC型适配器，适配器40°斜角，可避免弧光直射人眼。

光缆加强芯根据客户需要，也可采用光缆固定罩壳形式，适用于普通和光缆。

接地方式：箱体共有两层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。

在箱体内设有专门的光缆直通熔接区，两端光缆在直通熔接区内连通。

箱体底部高、空间大，便于光缆引入时有更大的曲率半径，安装操作施工方便。

机架有良好的接地系统。

机内塑料件采用阻燃材料。

288芯光缆交接箱：性能
光缆交接箱是安装在户外的连接设备，对它根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有水气凝结、水和尘、虫害和鼠害、冲击损坏能力强的特点。它须能够抵御比较恶劣的外环境。因此，箱体外侧对水、潮、尘、撞击损害、虫害鼠害等方面要求比较高；其内侧对温度、湿度控制要求十分高。按国际标准，这些项目标准为IP66。但能该标准的箱体外壳并不多。目前国内使用的光缆交接箱箱体主要有：原装德国KRONE箱体，箱体采用不饱和聚酯玻璃纤维增强材料（SMC），在水、潮、撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般IP65标准）。对于金属箱体，由于其在水气凝结方面的低劣性能，不会得到大量使用，并逐渐被淘汰。国内一些仿制品由于材料性能问题导致箱体在水气凝结和冲击两项性能上与引进德国的KRONE有较大差异，另外由于密封胶条老化性能较差，在水、尘两项性能上表现也一般。当然在光缆交接箱安装位置的外环境比较好时，降低性能要求，减少投资也是可以接受的。

288芯光缆交接箱：使用条件

工作温度：-40℃～+60℃

相对湿度：≤95% （+40℃时）

大气压力：70～106Kpa

贮运温度：-40℃～+60℃

潮雨尘盗合 YD/T988-1998标准

技术参数

l 缘电阻：接地装置与箱体金工件之间的缘电阻应不小于2x104MΩ,试验电压为直流电500V。

l 耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。

l 光纤连接器损耗（含、互换、重复性）不大于0.5dB。

l 光纤连接器回波损耗：PC型≥40dB UPC型≥50dB APC型≥60dB

l 光纤连接器插拔耐久寿命>1000次

l 箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在外端应能承受的垂直压力大于200N

功能要求

1．光缆固定与保护功能：应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器缘，固定后的光缆金属护套及加强芯应连接高压护接地装置。

2．光缆终接功能：应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，盘绕光缆纤芯、尾纤不受损伤。

3．调线功能：通过光纤跳线连接器接头。能方便地调度光缆中的纤芯序号及改变光传输系统的路序。

4．光缆纤芯和尾纤的保护功能：光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。

5．容量：每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。

安装说明

1.落地安装时：先在预制的水泥基座上按安装尺寸预留4个M12的地脚螺钉, 地脚螺钉凸出基座表面约为150mm，安装时先打开设备门，将设备内底部的两个插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的地脚螺钉拧紧，合上基座面板，插好插销，锁紧面板。

2.架空安装时：在站台适当位置留出4个φ13孔,根据安装尺寸将设备固定。

288芯光缆交接箱|288芯光缆交接箱【参数配置图文详解】：产品用途及特点

1.用途：本设备为光纤接入网中主干光缆与配线光缆节点处的接口设备，可以实现光纤的熔接、终端、存储以及调度等功能。
2.光纤的分配和调度均在正面进行，光缆、尾纤、跳纤的进出线各自，互不干涉，操作十分方便。

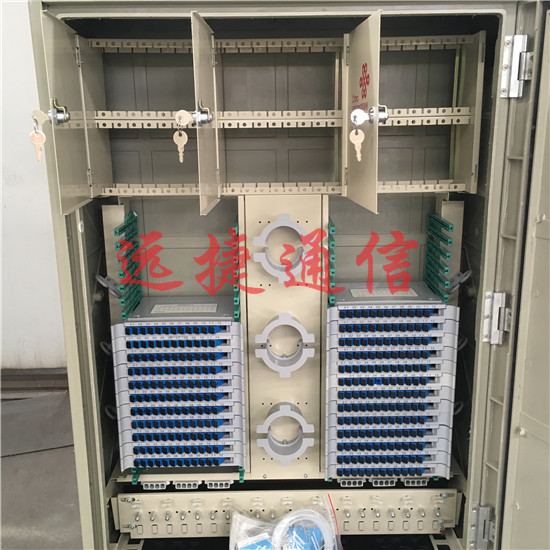

3.采用抽屉式托盘结构，集熔接与终端为一块托盘，托盘可单独抽出施工，熔接与成端在同一层面操作，不需翻转，施工为方便。
4.适配器左向倾角安装，了跳纤的曲率半径，避免激光灼伤眼睛，使光纤连接头的操作方便、，且适配器可拆卸，给维护带来便利。
5.设备采用光缆分支器部件使光缆的固定、开剥、接地等操作更加便利，当外缆引入时，光缆分支器部件可单独拿出施工，操作便利。

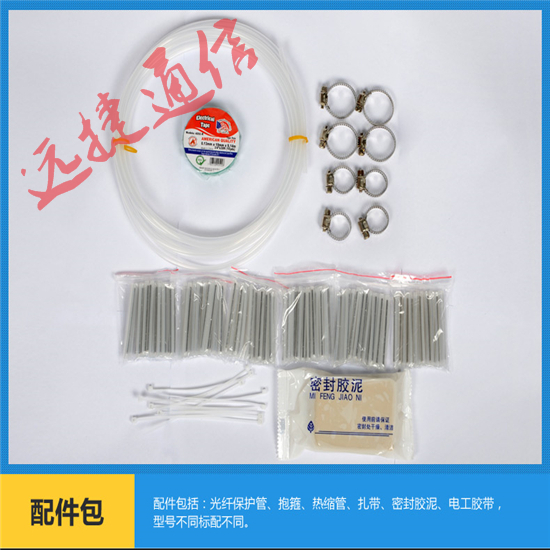

6.引入光缆后，用附件中的密封止水胶将光缆孔堵。此密封止水胶遇潮气后会膨胀，使密封效果。
7.箱体护等级GB/T4208-1993标准中IP65级要求。
安装说明，本设备根据实际需要可落地或架空安装使用
1.落地安装：在预制的水泥基座上按说明书提供的安装尺寸预留4个
M12的地脚螺钉。安装时先打开设备门，将设备内底部的两边插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的底脚拧紧。安装完毕，合上底座面板，插好插销，锁紧面板。
2.架空安装：在架空站台上按说明书提供的安装尺寸预留4个Ф14的孔，再将设备用M12螺母螺栓固定牢固。
纤的布放及光纤熔接
1.抽出终端熔接托盘，打开盖板。向上推起上层的熔接盘，然后按顺序将尾纤活动连接头成端在下层的终端盘上。
2.将尾纤按图示在终端盘上盘绕固定好，（弯曲处的曲率半径大于40MM).然后将其引入熔接盘，盘绕固定好后，用熔接盘固定凸台将其固定在终端盘上。
3.将引入熔接盘的光缆纤芯留出余长后按图示盘绕固定（弯曲处曲率半径大于40MM).
4.将光缆纤芯和尾纤根据熔接机的要求进行熔接，熔接点用热缩套管热缩保护后，置于溶解芯片上。纤芯熔接后，盖上盖板，推入熔接盘。

288芯光缆交接箱详细介绍图文并茂：

1性能

远捷通信光缆交接箱是安装在户外的连接设备,对它根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有水气凝结,水和尘,虫害和鼠害,冲击损坏能力强的特点。它须能够抵御比较恶劣的外环境。因此,箱体外侧对水,潮,尘,撞击损害,虫害鼠害等方面要求比较高；其内侧对温度,湿度控制要求十分高。按国际标准,这些项目标准为IP66。但能该标准的箱体外壳并不多。目前国内使用的光缆交接箱箱体主要有：原装德国KRONE箱体,箱体采用不饱和聚酯玻璃纤维增强材料（SMC）,在水,潮,撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般IP65标准）。对于金属箱体,由于其在水气凝结方面的低劣性能,不会得到大量使用,并逐渐被淘汰。国内一些仿制品由于材料性能问题导致箱体在水气凝结和冲击两项性能上与引进德国的KRONE有较大差异,另外由于密封胶条老化性能较差,在水,尘两项性能上表现也一般。当然在光缆交接箱安装位置的外环境比较好时,降低性能要求,减少投资也是可以接受的。
2容量
光缆交接箱的容量是指光缆交接箱能成端纤芯的数目。容量的大小与箱体的体积,整体造价,施工维护难度成正比,所以不宜过大。在实际设计和工程中,人们对光缆交接箱的容量问题似乎要求容量越大越好,但这样可能带来的后果是：箱体体积,设备价格增高。实际上,我们经常所说的交接箱的容量应该指的是它的配纤容量,即主干光缆配纤容量与分支光缆配纤容量之和。　光缆交接箱的容量实际上应包括主干光缆直通容量,主干光缆配纤容量和分支光缆配纤容量3部分。
3特点
IP65级不锈钢
●箱体采用度不锈钢板制成,强度高,老化,腐蚀,并能抵御意外或恶性破坏
●箱体边角使用圆角成型模具成型,表面处理采用拉丝或静电喷塑,外表美观
●箱体采用双层结构,中间充有隔热材料,具有良好的隔热效果,能箱内水汽凝结
●箱门采用特种密封门封,水门锁及三点式门销锁定,,密封性好
●采用12芯熔接配线一体化模块
●可安装有FC,SC光纤适配器
●有的光缆固定和接地保护装置
●适合于单芯和光缆的成端

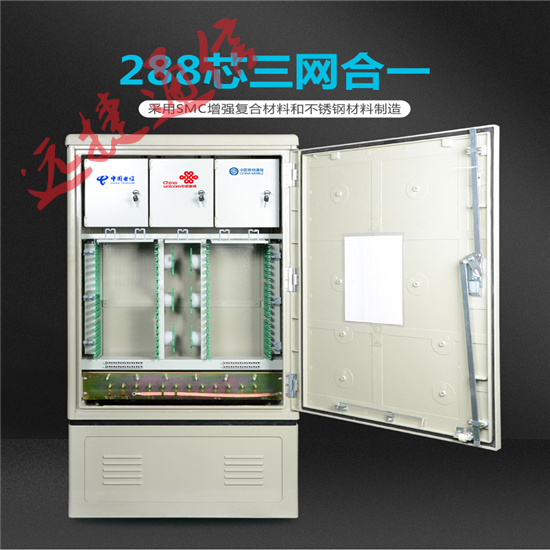

SMC
●箱体采用度的国际航空材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成,使用寿命长,老化,辐射；表面不需任何护,具备全天候护功能
●箱体厚实,具有良好的隔热效果,能箱内水汽凝结
●箱门采用特种密封门封,水门锁及三点式门销锁定,,密封性好
●采用12芯熔接配线一体化模块
●适合FC,SC光纤适配器的安装
●有的光缆固定和接地保护装置
●适合于单芯和光缆的成端
●适用标准：YD/T 988-2007
