1、 用途

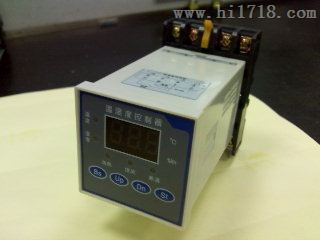

ZR10系列数显温湿度控制器用于各种需要对温度、湿度进行检测、控制的场合。是电力系统各种高低压开关柜、箱式变电站等的凝露保护和环境保护，可地柜体内温度过高、过低引起的元件失效或由于湿度过高而引起的爬电、闪络事故。

2、 综述

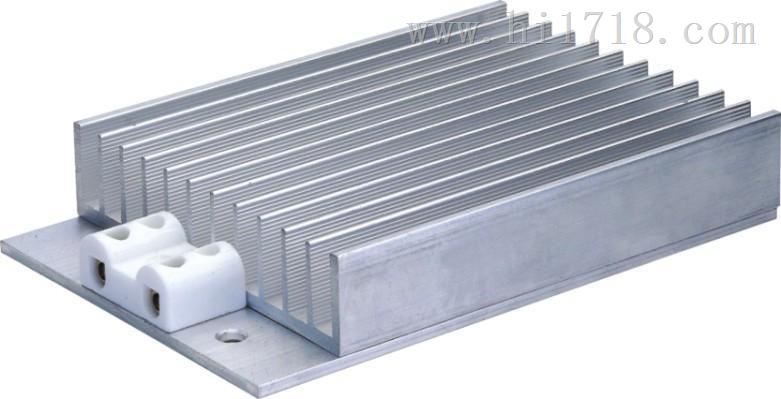

以单片机为控制，采用温湿度传感器，同时对一路温度信号和一路湿度信号进行测量控制，并实现数字显示。通过按键对它们分别进行上下限设置和显示，使仪表根据现场情况自动启动加热器或风扇。它具有小巧美观，安装、使用方便，性能稳定等许多优点。

3、 技术指标

1． 电源：AC220V±10%  50Hz

2． 测量范围：温度-40~70℃，湿度0~100%RH

3． 测量：温度±0.5℃，湿度±4.5%RH

4． 控制输出容量：AC220V，5A，有源触点输出

5． 功耗：￡3VA

6． 工作环境：温度-20~55℃，相对湿度<95%RH，无腐蚀性气体及粉尘

7． 外形尺寸及安装方式：外形48×48×80(mm)  45×45(mm)面板嵌入式

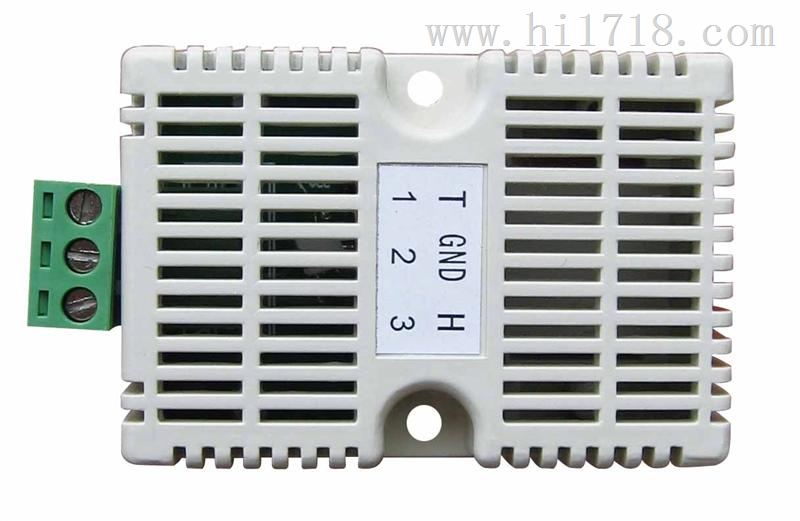

8． 传感器板尺寸：55mm×65mm

4、 工作原理

  温湿度传感器检测到的信号被处理后，送入单片机进行逻辑判断和显示：

降温型(AL1>AH1)：

当温度上升高于AL1时，温控触点闭合，启动降温设备，

当温度降至低于AH1时，温控触点释放，关闭降温设备。

加热型(AL1<AH1)：

     当温度太低低于AL1时，升温触点闭合，启动升温设备，

     当温度升至高于AH1时，升温触点释放，关闭升温设备。

型(AL2>AH2)：

当湿度上升高于AL2时，升温触点闭合，启动设备，

当湿度降至低于AH2时，升温触点释放，关闭设备。

加湿型(AL2<AH2)：

当湿度太低低于AL1时，加湿触点闭合，启动加湿设备，

当湿度降至低于AH2时，升温触点释放，关闭加湿设备。
