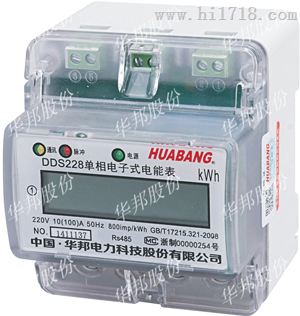

     导轨式电能表

    导轨式电能表是目前终端电能计量表的安装普遍采用传统壁挂式的安装方式，存在体积大，安装不方便的缺点。DN3125YT导轨式安装电表采用模数化设计，具有体积小，易安装，易组网等优点，易于实现终端照明电能计量，便于照明系统加装电度表的改造。

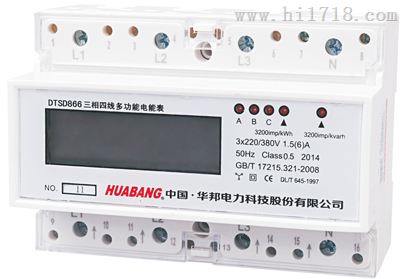

    导轨式电能表功能及概述

    导轨式电能表是华邦股份多年的电表设计经验，所推出的新一代微型智能电能表，它用于380V/220V终端照明系统，采用标准DIN35mm导轨式安装，结构模数化设计，宽度与微型断路器匹配，可方便安装于照明箱内。   电表采用LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能。可用RS485通讯接口与上位机实现数据交换。   导轨式安装电能表具有体积小巧、高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T614对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核[1]  。

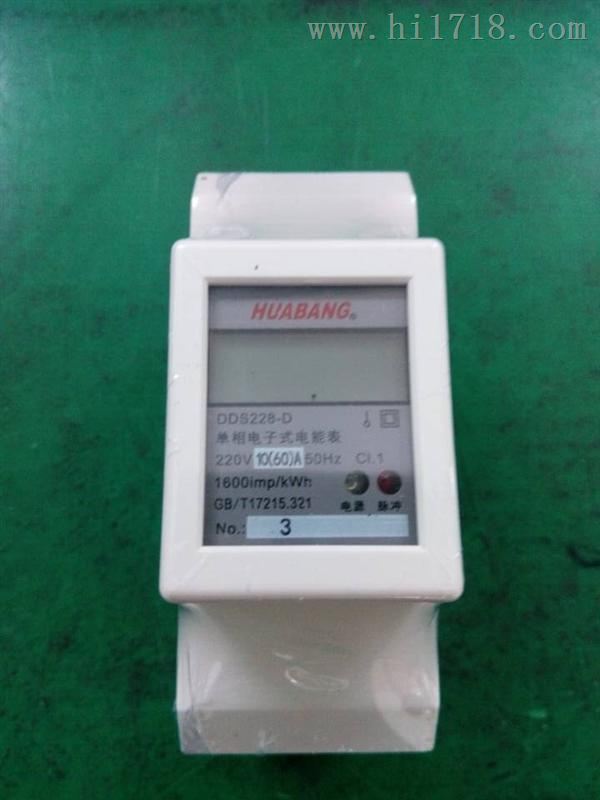

    导轨式电能表应用场合

    导轨式电能表由于其微型化的结构，可方便其与微型断路器一起使用，安装于终端照明箱内。为低压照明终端的电能计量提供了有效的解决方案。可广泛应用于楼宇、商场、会展中心、学校、机场、港口及工厂等。

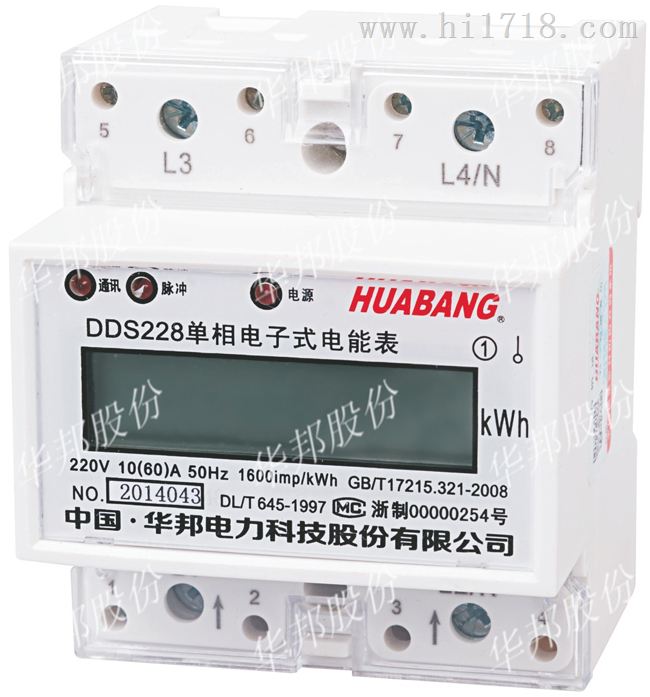

    导轨式电能表性能特点

    导轨式电能表采用国际先进的芯片及技术设计而成了DN3125YF导轨式安装电能表。产品设计充分考虑了结构微型化、成本效能化、智能性和可靠性，有以下特点：   l 计量总有功电能，反向计入总电能   l 可选分时复费率电能计量功能   l 支持RS485通讯接口，通讯规约可选（MODBUS-RTU或DL/T645规约），带电能脉冲输出   l 电流接入，二次接入均可，电压信号供电，不需要辅助电源   l 体积小巧，宽度为18mm的倍数，与微型断路器完美配合，带铅封防窃电   l DIN35mm标准导轨安装方式，轻松置入各类照明箱和照明柜   l 7位宽温型LCD显示，轮显

     导轨式电能表出现背景

     随着经济的飞速发展，各行各业对电的需求越来越大，电力资源紧缺和不同时间用电量不均衡的现象依然严重。为缓解我国日趋尖锐的电力供需矛盾，改善用电不均衡、提倡节约用电量、提高全国的用电效率，合理利用电力资源已成为当前构建和谐社会的基本国策之一。   电能的消耗大量集中在低压配电终端，为了加强终端电能的计量考核和管理，方便用户的现场使用、改造和升级，针对传统DDSD和DTSD系列壁挂式安装电能表在现场使用安装的不便而设计一种微型化导轨式安装电能表，具有测量高、过载能力强、性能稳定可靠、工作电压范围宽、自身功耗低等优点。并且其体积小，重量轻，结构模数化，可与微型断路器配合使用安装于配电箱内，实现终端配电电能计量。

     导轨式电能表设计原理

     导轨式单相复费率电能表采用ADI公司新技术ADE7169F16片上系统的单芯片设计完成。ADE7169集成了高计量单元模块和8052的MCU及其外围模块，计量模块计量高、能测量各相电流、电压有效值、各相及总的有功功率、无功功率、电网频率等运行参数，过载倍数大。片上8052的MCU带有16K FLASH和512B RAM和多种外设模块，支持低功耗温度补偿的片上RTC模块、LCD驱动模块、电源管理模块、SPI/I2C接口模块和UART通讯模块等，用一片ADE7169就能实现单相复费率多功能电能表设计。具体设计框图如图4。   导轨式三相电子复费率电能表采用计量芯片ATT7030A和飞思卡尔公司的8位单片机 M68HC908LJ12实现。其原理为：线路上实时电压、电流经高互感器耦合，采样电路分别采样后，送到电量计量专用芯片
