诺赛希斯高速碰撞力传感器

测试模拟

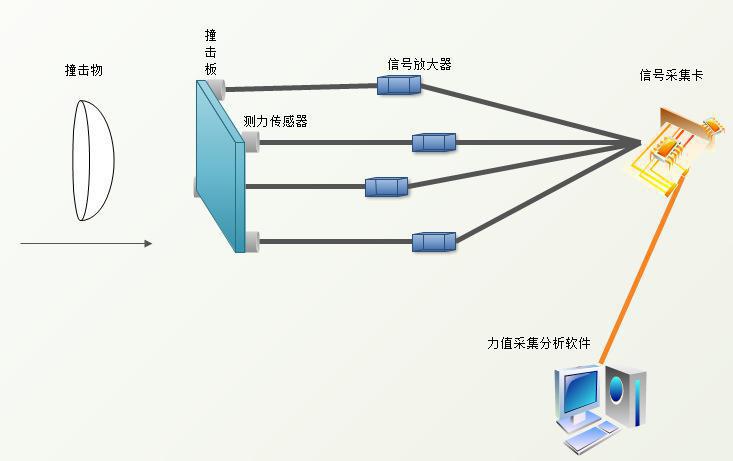

NOS-FVA系列碰撞力测量系统组成

碰撞力传感器

高速数据采集仪

力值分析软件系统

系统介绍

    数据采集设备上位机软件界面简洁，功能简单实用。包含有菜单设置、数据采集、数据分析、历史数据查询，Excel报表的生成等。软件当前界面可同时显示4通道的数据，其余通道可翻页显示，系统采样周期可调，采样通道数目软件可调电压信号输入范围软件可调能。

主要功能：

    对碰撞力传感器、冲击力传感器等各类传感器采集到的数据通过数据采集卡采集到计算机。

    软件可以设置采集频率，可达100kHz。可以对碰撞、撞击、爆炸、等等时间内的力值、压强、扭矩值等物理量的突变进行的采集。

    软件根据所采集到的数据绘制时间-力值的曲线图，以便更直观观测数据的变化过程及规律。并可以设置门限报警等功能。

采集速率：1次/秒~10万次/秒 （用户可根据自己的情况设定）

数据记录：可将采集数据生成excel或txt形式的数据文件。

报表生成：可根据用户的产品信息生成通用格式的报表。

数据分析：对采集到的数据进行值、小值、平均值计算。

报表行时间间隔由用户自由设置。

曲线组合由用户设置。

报表列组合由用户设置，具有、小、平均值统计功能。

曲线分析极为方便快捷，实时曲线、历史曲线界面一致，操作方便。

仪表及测量通道选用由用户组合，4位、5位显示仪表通用。

实时数据显示根据显示屏自动调整显示数据个数、大小和位置。

碰撞力传感器应用

利用碰撞力传感器（高速碰撞力测量系统NOS-FVA200）检测70kg落锤的碰撞力，

中铁大桥科学研究院碰撞力检测

                  某企业动态碰撞力测量试验（现场使用4个30T的冲击力传感器）

软件安装界面
