水力测量系统TCS-K热导式流量开关耐压型

 TCS-K热导式流量开关是针对水电站冷却系统、润滑油系统流量监测控制而开发的电子产品，可适用多种介质流量监测场合。今天小编来具体介绍一下TCS-K热导式流量开关产品知识，希望可以帮助到大家。

TCS-K热导式流量开关特点

高度电子产品，应用稳定

6个LED显示报警及流量状态

开关设置值现场可调，范围宽，不易漂移

同一产品可适用多种通径管道，互换性好

低流速、小流量场合控制不失真，动作

对被测介质无流向要求，安装使用方便

无流体阻碍，无磨损，免维护

主要技术参数：

   工作范围(流速)：水：1～150 cm/s
           油：3～300 cm/s   （还可测量气体等）
   工作电源：24V DC     电流消耗：≤65mA
   输出方式: R—继电器输出（接点容量0.4A/24VDC，1A/AC220V）
             N—三线直流NPN输出（带短路及反向电极保护）
             P—三线直流PNP输出（带短路及反向电极保护）
             C—4～20mA输出
   工作温度：-25～80℃
   开始工作时间：≤8S (典型值)
   反应时间：≤12S (温度变化时)
   开关时间：ON—典型2s(1～13s) OFF—典型2s(1～15s)
   耐压：100Bar

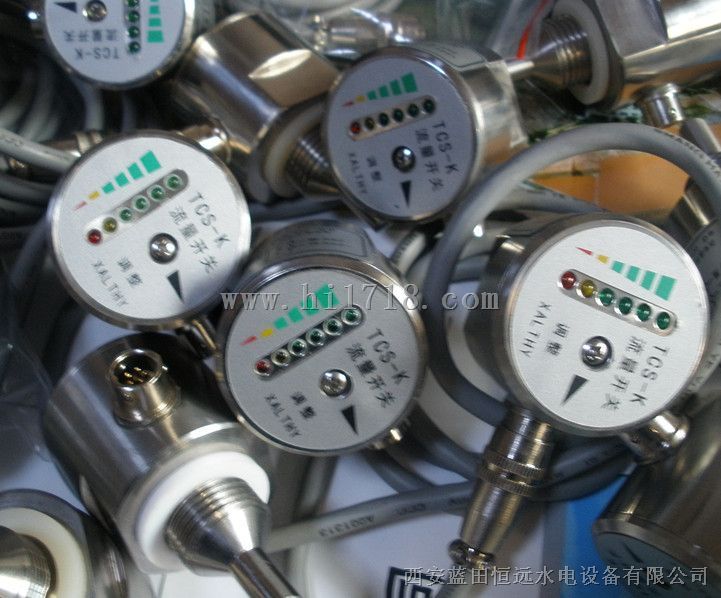

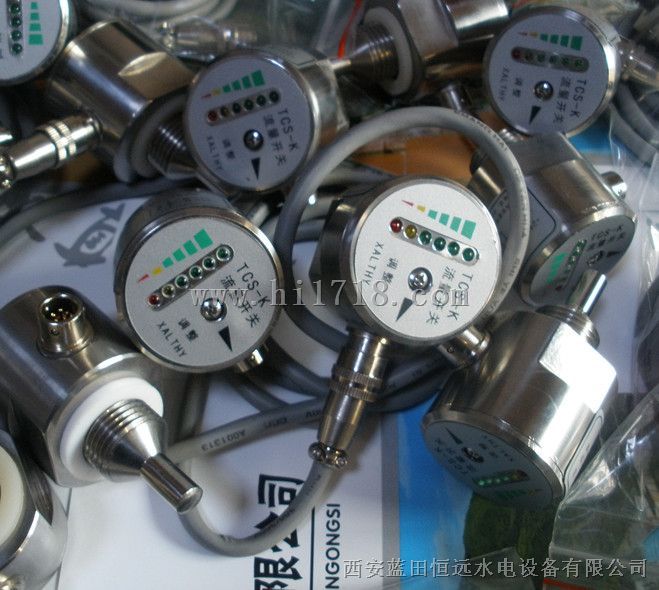

   指 示 灯：六个LED（1红1黄4绿）指示输出状态
             红灯亮：表示流速低于工作点
             黄灯亮：表示流速等于或者高于工作点
                   绿灯亮：表示流速高于工作点程度，绿灯亮的越多，表示流速越大
   温度梯度：max.250k/min
   探头材料：SUS316L，其它
   绝缘阻抗：100VDC时,100MΩ
   接口方式：G 1/2＂，特殊订购
   防护等级：IP67

TCS-K热导式流量开关是基于热交换原理设计，流量开关的热量传导与被测流体流速密切相关，如果管道内没有介质流动，热传感器接收到的热量是一个固定值，而当流体介质流过流量开关探头时，热传感器所测到的热量随介质的流速变化而变化，再将这温差信号转化成电信号，内置A/D处理电路将设定流量与瞬时流量相比较，输出接点信号。热导式流量开关将流量探头和信号处理器一体化集成，六个LED指示灯提供了流动状态的趋势显示，开关动作值可以简单的通过前面板上保护螺钉下的电位器进行调节，开关量输出形式。
