小间距P1.667技术参数规格书

一、产品的竟争优势

l在LED发光效率和质量管控上严把质量关；同行采用的是环氧树脂封装工艺；而这里采用的是硅胶作为封装的原材料，在散热、耐高温和光衰上都比环氧树脂有很大的优势，经过80℃/1000H高温老化实验后，颗粒整体光衰小于10%，与其它厂家做过测试对比，其它厂家光衰有大于50%的现象；并且硅胶在LED维修后，不会出现其他LED胶体受热发黄。

l 黑灯+面罩设计

使用1010的黑灯+黑色面罩，提高LED屏的对比度，使其在较暗情况下不会因为反光等其他因素影响低灰显示，增强LED的视觉效果；同行在小间距方面，因技术限制，多为不使用面罩，使其在较暗情况下因反光等其他因素影响低灰显示，视觉效果差；

l 超大视角

     垂直及水平±80 度超宽视角，使观看者在各种角度均能获得优质显示效果。

l 采用高端S-PWM 驱动IC

    设计使用专门针对高刷新屏的S-PWM，该IC内部带有自刷新电路，在相同电路条件下可以大幅提高显示的刷新值和灰度效果，可以适用于电视台，舞台等对灰度和刷新效果要求较高场所。

l 使用板对板设计(即硬连接)

    整个内部采用板对板设计，灯板，转接板，系统卡均采用接插件连接（即硬连接方式），容易拆卸，美观大方且降低因排线等引起的故障，大大降低显示屏的故障率。

l 真正无缝拼接技术

    LED 屏幕可以任意方向、任意尺寸、任意造型拼接；相较于背投及液晶的拼接，不会存在单元间亮度差异或拼接黑缝，呈现完美视觉效果；精致的单元结构，保证了点间距的一致性；画面均匀一致，无分隔，无黑线，不存在遗漏信息的情况，实现真正无缝拼接屏。

l 屏体超轻、超薄、省空间

    LED 显示屏与背投相比优势在于其后部维修空间小，一般在0.8m 以内，可以适合嵌入在现有的墙体上，不用改变房屋结构。

l 易维护

    易维护是整个设计的考虑重点，整个箱体内部均采用一种规格的螺丝，使用一种工具即可轻易的取下模组，转接卡，电源等。

二、 产品设计方向

     产品设计发展方向:低亮、高辉、列共阳，行共阴，波长调整，结构调整，从面提升显示屏的显示效果，降低显示屏功耗，整屏均匀性更佳，安装维护更简便；

三、 产品适用范围广

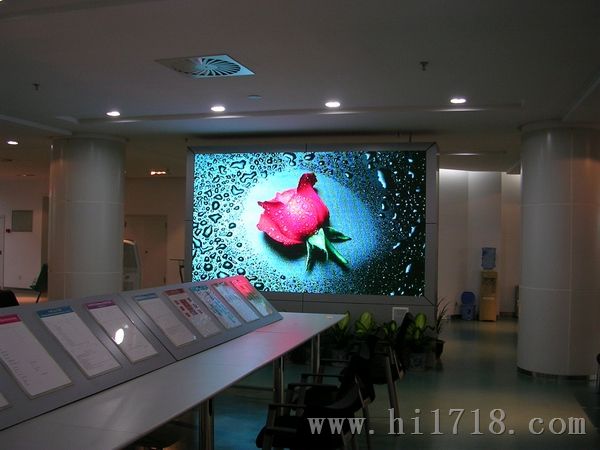

    适用：商场、企业、学校、舞台、银行、证券、公安、交通、工商、电力、海关、 医院、公园、机场、车站、体育场馆等等领域室内显示。

1、产品技术参数表

2、单元模块外形图

（单元板正反面图）

3、信号流向图：

每张单元板共120*180＝21600 个像素，即180行 120列；每一像素由一颗1红 1绿 1蓝 3合一的灯管组成；单元板扫描方式为1/30 扫，6组数据输入。

(正视图)
