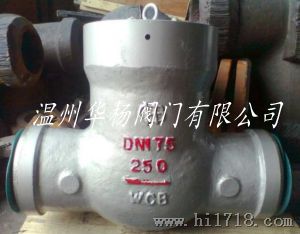

H64Y旋启式止回阀
价格:电议
地区:浙江省
电 话:0577-67160566
手 机:13305770540
传 真:0577-67160966

结构特点

H64Y电站旋启式止回阀
止回阀(One-way valve):止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
  启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故
止回阀( One-way valve):是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
  止回阀(One-way valve):一般分为升降式、旋启式、蝶式及隔膜式等几种类型。
  升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动,动作可靠,但流体阻力较大,适用于轻***的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路,而立式升降止回阀一般就安装在垂直管路。
  旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时,为减少水锤压力,采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。
  蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小,水锤压力亦较小。
隔膜式止回阀有多种结构形式,均采用隔膜作为启闭件,由于其防水锤性能好,结构简单,成本低,近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。

1.产品设计制造按E101和JB/T3595-93标准的规定,结构合理,性能优良,造型。
2.阀门中腔采用压力自紧式密封结构,介质压力越高,密封性能越好。
3.支管两端为对焊连接,适应不同的接管要求。
4.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
5.高温耐压部件采用优质耐热合金钢制造,安全可靠,性能稳定,使用寿命长。

主要零件材料

阀 体WCB、252Cr1MoVWC6WC9
阀 盖2512CrMoV
阀 瓣、阀 座25堆STL钴基硬质合金12CrMoV STL钴基硬质合金
密封环

增强柔性石墨

公称通径PNS(in)外形尺寸和连接尺寸重量
dLH
21/25033024040
36036830560
48045731595
596533409170
6118610465186
8147762528415
10180914613658
1222210416801200
1425411187451638

H64Y-2500Lb 主要外形和连接尺寸

公称通径PNS(in)外形尺寸和连接尺寸重量
dLH
35436829744
470457385110
586533410130
6104610455192
8130762557466
10162914615730
1221010417151120
1423411187901495
1626412458151950
1830413978152400

电站止回阀的安装应注意以下事顶:

1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所票箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。

H64Y电站旋启式止回阀,电站高温高压旋启式止回阀H64Y,磅级电站旋启式止回阀,不锈钢旋启式止回阀,高温高压旋启式止回阀,不锈钢丝口旋启式止回阀
,止回阀(One-way valve):止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故
止回阀( One-way valve):是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
止回阀(One-way valve):一般分为升降式、旋启式、蝶式及隔膜式等几种类型。
升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动,动作可靠,但流体阻力较大,适用于轻小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路,而立式升降止回阀一般就安装在垂直管路。
旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时,为减少水锤压力,采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。
蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小,水锤压力亦较小。
隔膜式止回阀有多种结构形式,均采用隔膜作为启闭件,由于其防水锤性能好,结构简单,成本低,近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。

订货须知:

    一、①H64Y旋启式止回阀产品名称与型号②H64Y旋启式止回阀口径③H64Y旋启式止回阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华扬的阀门为您审核把关。

温州华杨阀门有限公司主导产品有、电站闸阀、焊接闸阀、焊接截止阀、高温高压阀门盲板阀挡板门刀型闸阀铸铁镶铜闸门保温夹套截止阀南通式电站截止阀等等并可根据用户特殊要求冶炼和制造、产品以高品质获得用户的高度评价、为企业赢得了良好的声誉。


品牌/商标

温州华扬

企业类型

制造商

新旧程度

全新

产品型号

H64Y

原产地

浙江温州永嘉县

尺寸:

DN50-1800
