概述

便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

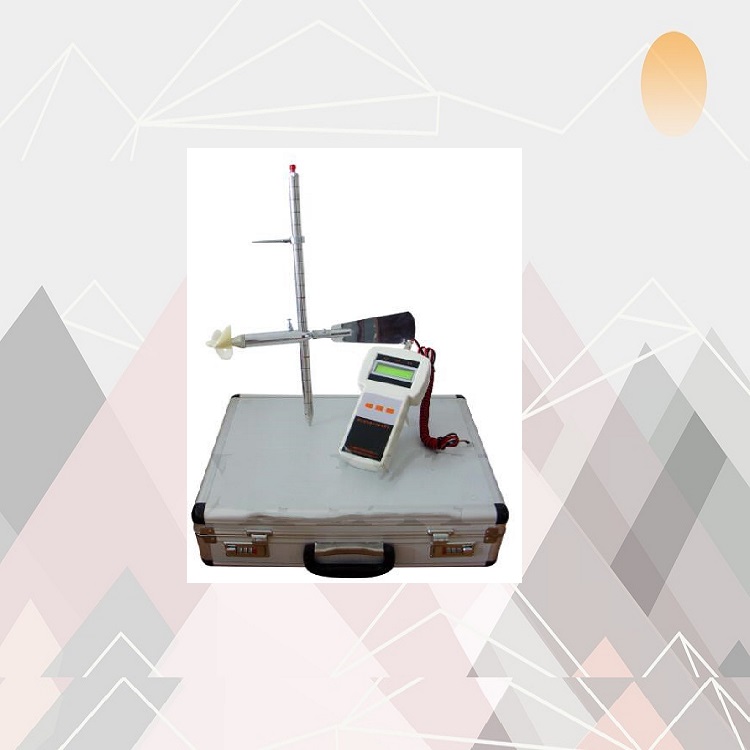

便携式流速仪主要由L1206B型旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、HT-B型流速流量仪、0.4m×4Ф16测杆组成。仪器置于铝合金密码箱内。使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。

该仪器结构简易、轻巧方便、耗电省、功能齐、自动化程度高、稳定，符合明渠流量测量准，是目前的便携式流速测量仪器。

仪器的技术要求：

旋桨回转直径：φ60mm

旋桨水力螺距：H=120mm

仪器起转速：VO ≤0.06m/s

仪器测速范：0.05 ~7m/s

检定：公式均方差m ≤士1.2 %

V < 0.2m/s 时，相对误差δ≤士5 %

讯号频率：每转两个讯号

连续工作时数：24h （含沙量1Okg )

显示屏：2 x 16 位液晶显示

测量方式：测杆定位测量（亦可缆绳悬挂定位测量）

温度范：-10 ℃ ~45 ℃

仪器通讯：R232

仪器计算：自动计算流量。

仪器存储：可存储99 条测量。

电源：DC5V （四节5 号18OOmA 镍氢充电电池）,充满后可连续工作40小时以．

测量原理：

本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量Q=V? （  为断面面积）

1 流速测定：

测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由面公式计算流速：

(K/b)N

V＝—————- ＋ C/a(m/s)

T

式中：V：测流时段内平均流速(m/s)

b/K：桨叶水力螺距

a/C：流速仪常数

概述

便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

便携式流速仪主要由L1206B型旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、HT-B型流速流量仪、0.4m×4Ф16测杆组成。仪器置于铝合金密码箱内。使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。

该仪器结构简易、轻巧方便、耗电省、功能齐、自动化程度高、稳定，符合明渠流量测量准，是目前的便携式流速测量仪器。

仪器的技术要求：

旋桨回转直径：φ60mm

旋桨水力螺距：H=120mm

仪器起转速：VO ≤0.06m/s

仪器测速范：0.05 ~7m/s

检定：公式均方差m ≤士1.2 %

V < 0.2m/s 时，相对误差δ≤士5 %

讯号频率：每转两个讯号

连续工作时数：24h （含沙量1Okg )

显示屏：2 x 16 位液晶显示

测量方式：测杆定位测量（亦可缆绳悬挂定位测量）

温度范：-10 ℃ ~45 ℃

仪器通讯：R232

仪器计算：自动计算流量。

仪器存储：可存储99 条测量。

电源：DC5V （四节5 号18OOmA 镍氢充电电池）,充满后可连续工作40小时以．

测量原理：

本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量Q=V? （  为断面面积）

1 流速测定：

测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由面公式计算流速：

(K/b)N

V＝—————- ＋ C/a(m/s)

T

式中：V：测流时段内平均流速(m/s)

b/K：桨叶水力螺距

a/C：流速仪常数

T：测流历时(单位为)

N：T时段内信号数

：断面面积

Q：流量

本仪器使用时，K/b 、C/a均为常数，测流时，设置T测出N，还可设置，即可自动算出流速和流量。

2. 流量的测量：

流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量，HT-B仪器会自动计算流量。同时可存储99条测量。
