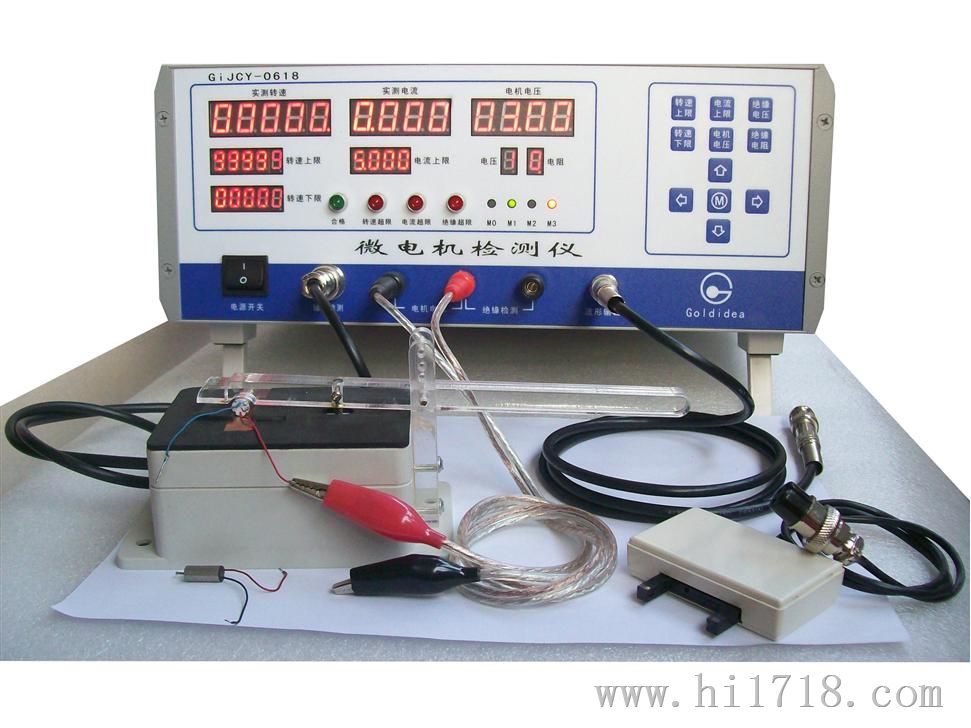

Gi升级版N系列微电机检测仪简介

一、           概述

Gi系列微电机检测仪包括十多款规格型号，本机是双电压、多槽数、升级版N型，适合于完全不知转速范围的多种永磁直流电机的综合性能检测。

二、           适用范围

适用于检测2、3、5、6、7、8、9、10、11、12、24等多种槽数、多24槽各种直流电机（如130、180、260、280、360、365、空心杯电机等等）的空载和负载时的转速、电压、电流、绝缘电阻、瞬间掉电等多种性能参数检测。

有声、光指示（蜂鸣器、高亮LED指示），有示波器输出接口，外接示波器可看到马达的电流波形，方便判断电机断线、虚焊、换向器差等质量问题。

本机有起动低电压和额定电压自动转换模式，能测试电机的起动性能。

Gi系列微电机检测仪适用于生产线批量、工程部电机样板、IQC来料电机的快速检测。

产品特色：1、转速5位，读数和设置更自然、更；2、电压/电流/转速等各种参数、可靠；3、检测快速效率高；4、适应性广（不同规格型号直流电机都能检测、能自动适应，因而使用都一样简单、明确）。

三、           性能参数

1、测速特点：只需给电机正负极供电、根据电流波形分析各种直流电机的转速。

2、转速检测：五位显示，转速误差≤±1%；

3、转速检测范围：500-99999转/分；

4、检测所须时间：约0.5秒；

5、电机电压范围：C型DC0-30V；

6、电机电压：相对误差≤1%，误差AB型≤±0.01V，C型≤±0.02V

7、具有精密的电机电压自动反馈（线损补偿）功能：电机电压保持设定值，不随电机电流负载变动，误差≤±0.01V，确保检测；

8、电机电压极性：电机电压极性为常用的单向检测；C型可定制为电机电压极性可设置：单向检测与双向自动切换检测综合型。

9、电机电压设置方式：全数字设置方式或精密旋钮设置方式；

10、电流范围：0-5A;

11、电流误差：≤±1%;

12、瞬间输出电流：4.5A

13、输出短路及过载保护响应时间：0.5秒（4.5A）

14、适用电机极数：2－15极电机；

15、空载和负载：电机空载和负载都能检测；

16、测速模式：“设置上下限检测”；

17、报警提示方式：可选择“转速超出上下限蜂鸣器响” （即转速出错时响）和“转速在上下限内蜂鸣器响” （即转速正确时响）；

18、实测数据保持功能：可锁定并保持实测转速、实测电流的数值，方便数据记录；

20、参数设置：全数字或精密旋钮参数设置，设置方便且确保高；

21、电源功率: C型为180W；

22、工作环境温度：0-40℃

23、相对湿度：80%（20℃）

24、整机体积：34.3cm(宽)*13.3cm(高)*30cm(长)；

25、整机重量：约7.5公斤；
