小型旋转编码器，又称旋转编码开关，是指具有一组有规律且严格时 序脉冲的开关电子元器件。通过与IC的配合，起到递增，递减，翻页等功能，按结构可将其分为机械式旋转编码开关和光电式旋转编码开关。所谓机械式旋转编码开关，是指通过信号配合零件的规律转动或（移动）形成触点接触而产生规律脉冲的编码产品，其寿命具有较大的局限性；光电式旋转编码开关，是指通过光源耦合，形成的无接触点接触而产生规律脉冲的编码产品，其寿命极长。

    分类：

    按结构可将其分为机械式旋转编码开关和光电式旋转编码开关。所谓机械式旋转编码开关，是指通过信号配合零件的规律转动或（移动）形成触点接触而产生规律脉冲的编码产品，其寿命具有较大的局限性；光电式旋转编码开关，是指通过光源耦合，形成的无接触点接触而产生规律脉冲的编码产品，其寿命极长。

    TDR贴片 产品性能:

    电流：DC42V 150mA

    接触电阻：80mA Max

    缘绝电阻:100mA Min

    操作力:700gf

    寿命:10,000steps

    可焊性:回流焊 260度/10S

    波风焊:280度/5S

    手工焊:350度/4S

    产品图片：

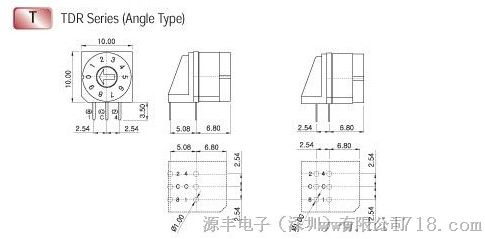

    TDR 90度脚angle产品图纸：

    公司说明：

    我司生产的产品质量稳定，价格优惠，还可根据客户的要求开发产品配套!
