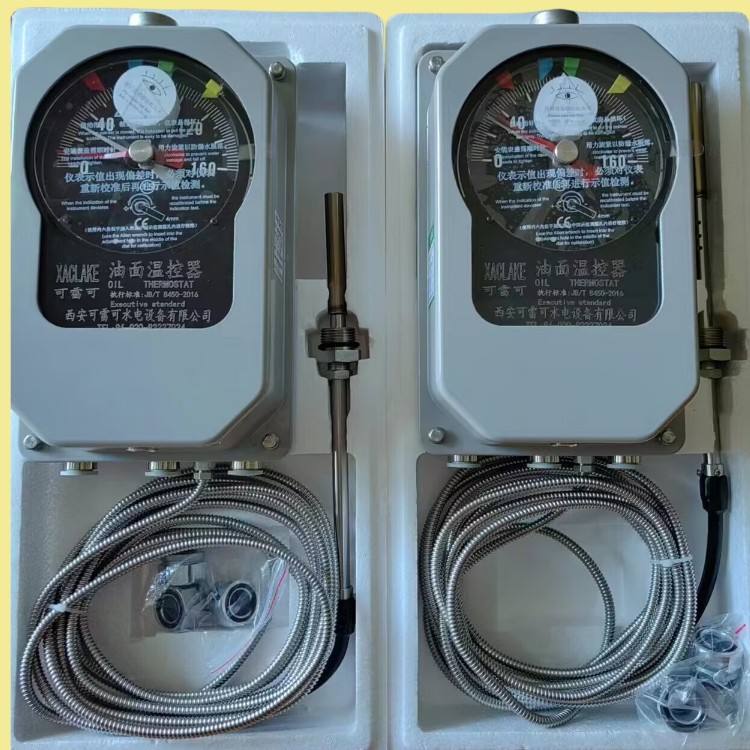

电站油面温度指示控制器BWY-804AJJ(TH)
价格:3500.00
地区:陕西省 西安市
电 话:029-83337934
手 机:13488189052
传 真:029-88217610

电站油面温度指示控制器BWY-804AJJ(TH)

电站油面温度指示控制器BWY-804AJJ(TH)

BWY-804AJJ型系列变压器温度控制器是本公司根据JB/T6302-92《变压器用压力式温度控制器》标准,在BWY-802、803型温度控制器的基础上研制开发的新一代产品。适用于中、大型变压器作油温测量控制。


804型温控器具有以下新特点:

油面温度指示控制器适用范围广:

针对变电所无人值班的智能化控制要求,本机能输出以下控制信号:

(1) Pt100铂电阻;

(2) 直流4-20mA电流;

(3) RS232、RS485通讯接口;

油面温度指示控制器带有4组开关,开关可全量程设定,分别用于变压器冷却系统的控制,超温报警,超温跳闸等。主要技术数据1.BWY-804型变压器温度控制器主要技术指标:

(1) 正常工作条件:-30~+55℃

(2) 温度测量范围:0-150℃

(3) 指标精度:1.5级

(4) 控制性能:

① 设定范围:全量程可调

② 设定精度:±3℃

③ 开关差:6±2℃④ 额定功率:AC220V/5A

⑤ 标准设定点:K1=55℃,K2=65℃,K3=80℃,K4=120℃

(5) 输出性能:① Pt100铂电阻

(6) 防护等级:IP55

A(TH)型能输出一路Pt100铂电阻信号;

AA(TH)型能输出两路Pt100铂电阻信号;

J(TH)型能输出一路(4~20)mA电流信号;

JJ(TH)型能输出两路(4~20)mA电流信号;

AJ(TH)型同时输出一路Pt100铂电阻信号和(4~20)mA电流信号。

温度指示控制器,变压器温度控制器,主变油温温度控制器


油面温度指示控制器主要技术参数:

1)正常工作条件:(-30~+55)℃;防护等级:IP55

2)测量范围:(0~150)℃ 刻度线性

3)精度等级:2.0级

4)接点动作误差:±4℃;切换差:(6±2)℃

5)接点容量:AC220V、5A或DC27V、10A

6)温包尺寸:Φ14×150;安装接头:M27×2

7)安装尺寸:为满足不同用户的使用需求,提供两种:三孔安装144×210 或四孔安装100×80

BWY—804B(TH)型温度指示控制器,除具备BWY-804A的性能外,还可以给计算机提供4-20mA标准电流信号或0-5V标准电压信号。


仪表特点

1.仪表采用全液冲灌,线性刻度盘,提高了仪表刻度前三分之一的指示准确度,扩展了仪表的测量范围(0 — 150℃)

2.开关能在0 — 150℃的全量程内任意设定。

3.温包内嵌装铂电阻,配带XMT数显仪表,能远距离指示变压器 层油温。

4.带有温度指示针能记录被测物曾到达的温度。


价格

3500

测量范围

0-150

基本误差

0.2

显示方式

指针

输出信号

4-20mA

工作电压

220

工作电流

10A

传输距离

10M

响应时间

2S

工作温度

150

大气压力

10MPa

外型尺寸

280

重量

5kg

BWY-804:

BWY-804AJ(TH)
