JZ-NB2在线径流泥沙自动监测仪

产品简介：

JZ-NB2在线径流泥沙自动监测仪采用现代科学技术，运用水土保持学，土壤学，计算机应用及其数据信息化处理等科学原理研制而成，该测试仪用于室内土壤试验和野外径流小区长期观测。

产品应用：JZ-NB2在线径流泥沙自动监测仪可以完成降雨自动识别，电源自动启动，运算，传输，管理，上传等任务，实现了无人值守，自动监测，无线传输，太阳能自动供电等

主要功能技术参数和使用环境：

一、主要功能

1.可监测径流小区场降雨产生的径流量、泥沙量、降雨量、环境温度、环境湿度；

2.实现监测数据实时过程量及汇总量；

3.以标准格式生成场降雨的数据结果表（包括径流总量、泥沙总量、环境温湿度、不同时段的降雨强度（I10、I30、I60）及本场降雨产生的径流系数、泥沙含量等数据）；

4.通过参数设置，可以适用不同土壤环境的数据测量 ；

5.能够实现野外无人值守、自动监测、按使用者的要求（如数据存储间隔时间、降雨后不同植被的续流时间等）记录场降雨产生的实时过程等功能；

6.系统供电主要采用太阳能供电系统；

二、主要技术参数

1.进水口流量≤3L/S。

2.泥沙颗粒直径≤20 mm，泥沙密度不限。

3.允许测量误差：≤±10%；

4.同时检测路数：≤8路；

5.数据存储格式：.csv；

6.测量方式：实时、自动；

7.集流桶容积：0.2m3；

8.软件运行环境：Windows XP、Windows7及以上：

9.电源：交流220V±10%；

10.单路功率：10w；

11.数据采集时间间隔：20S-99S可调；

三、使用环境

1.径流小区入水口的底部边缘距水泥地座的距离为1350mm±50mm。

2.径流小区入水口的内边缘距挡土墙的距离不能少于400mm。

3.遮雨棚的高度不应低于2200mm，确保雨水不落入集流桶中。

4.集流桶水泥底坐应水平，长宽为1米，高度为100 mm左右。放水管前端应有排水槽。

5.太阳能电源底座长宽为1米，高度为1米左右。应有备用充电电源（交流220V/1000W）。

6.雨量筒底座长宽为0.5米，高度为0.2米左右。

JZ-NB2径流泥沙自动监测仪配置表

序号 名称 数量说明 功能 备注

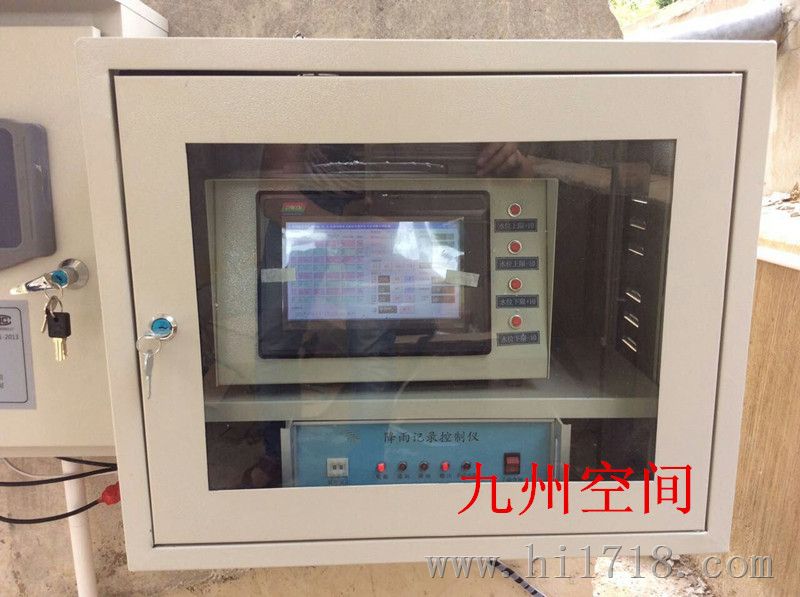

1 数据记录仪 主机系统，一套1台 显示并存储记录数据

2 降雨控制记录仪 主机系统，一套1台 电源自启动控制装置，并记录降雨量

3 野外径流泥沙收集装置 测试单元数量而定 收集径流泥沙

4 水位传感器 测试单元数量而定 测量水位

5 称重传感器 测试单元数量而定 测量重量

6 下位机控制箱 测试单元数量而定 测试单元的中控装置

7 雨量传感器 降雨感应触发装置，一套1台 降雨触发装置

8 温湿度传感器 一套1台 感知环境温湿度

9 数据存储卡（配读卡器） 2个 存储数据

10 数据处理软件 1个 处理基础数据，生成上报表格

11 太阳能供电系统 一套1台 电源动力源

注：可根据客户需要配置电脑及相机（费用另加）
