西蓝恒远水电站BQZB板式球阀型自动补气装置/恒远水电站BQZB板式球阀型自动补气装置/恒远水电站BQZB板式球阀型自动补气装置

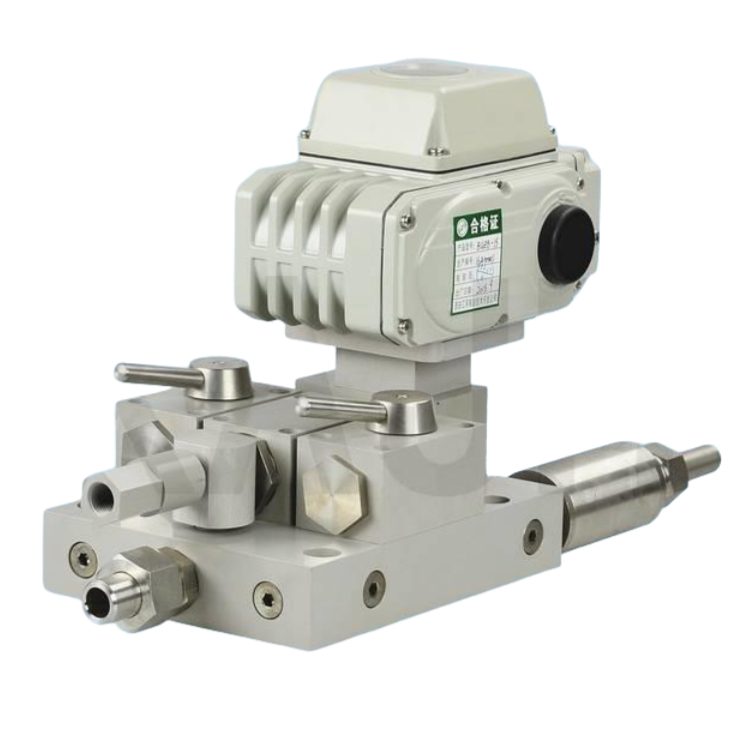

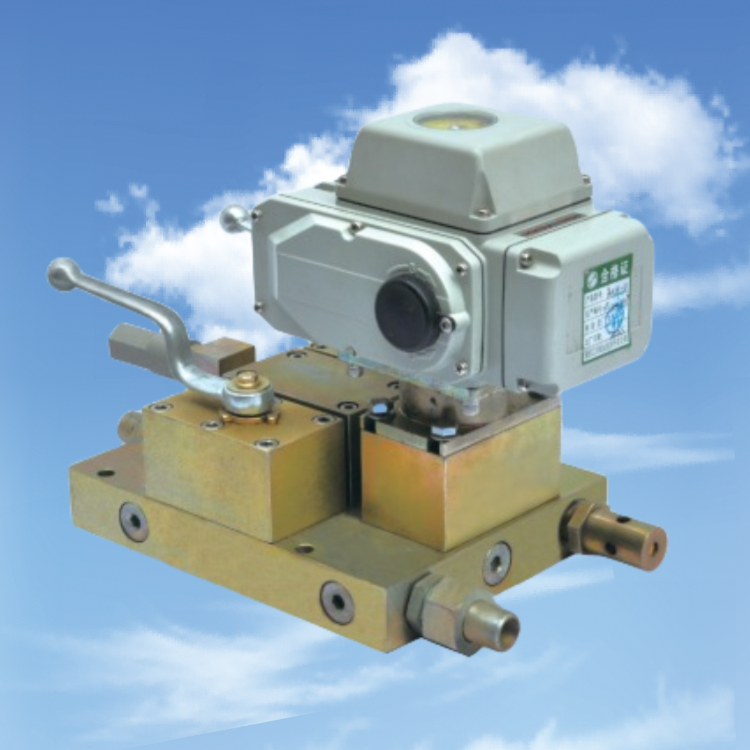

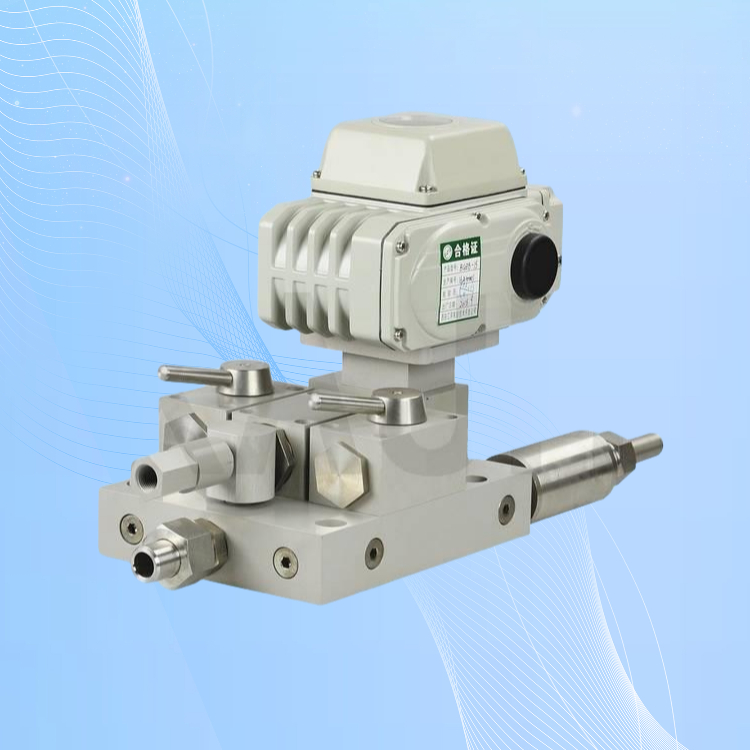

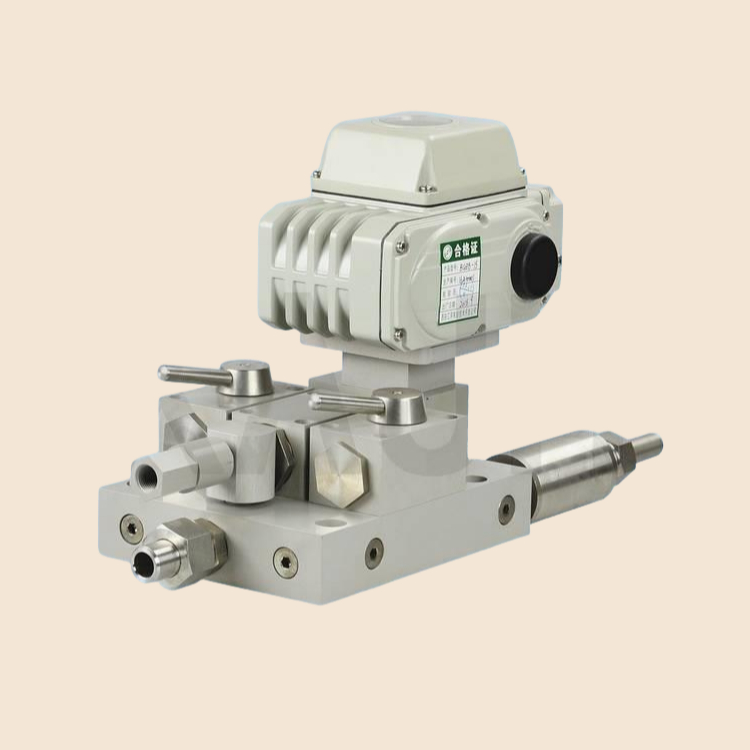

BQZB板式球阀型自动补气装置是主要由一个板式两位三通双动球阀、两个板式两位两通手动球阀、板式单向阀、安全阀和集成底板组成。它能对水电站油压装置或其它储能器进行自动补气，以维持其内部的气液比。

二、技术参数

■ 额定压力：4.0Mpa、6.4Mpa、9.0Mpa

■ 介    质：空气

■ 通    径：15mm

■ 工作差压：0.05Mpa

■ 环境温度：0～40℃

■ 相对湿度：≤95%R.H

■ 工作电压：AC220V AC110V DC220V DC110V DC24V

■ 动作时间: 15S

■ 安装方式：任意方向

下导油位信号器    BNA11-1000/2-SC-MN，磁翻板式，工作量程：1000 mm,辅助

输出：4～20mA 两线制及2 对无源接点,测量：0.2%F.S,连接方式：法兰,工作电源：24VDC

水导油位信号器     BNA11-1000/2-SC-MN，磁翻板式，工作量程：1000mm,辅助输

出：4～20mA 两线制及2 对无源接点,测量：0.2%F.S,连接方式：法兰,工作电源：24VDC

油混水信号器 WIO21-1000-WW/2，插入长度：1000mm ,控制输出：2 对继电

器输出 ,辅助输出：4～20mA 两线制(应该为四线制）,工作电源：24VDCBQZB板式球阀型自动补气装置BQZB-15-220VDCBQZB型自动补气阀由两个电磁阀、一个安全阀、一个排气阀及管件组成，通过自动控制回路，实现自动补气或关闭，以维持水电站油压装置或其它储能器内的气液比例。BQZB板式球阀型自动补气装置具有以下特点：本装置集补气、排气、安全保护及自保持电气控制回路于一体,自成一个独立的体系。装置中的两个电磁阀具有体积小、工作压力高、消耗功率低、动作可靠的特点。.操作时既可自动、也可手动，应用范围广。装置中设置安全阀,可实现非常状况下的自保护,确保贮能器运行的安全性。排气出口均有消声器,大大降低了排放高压气体时所产生的刺耳噪音。整套装置所有零部件均采用不锈材料，绝不会生锈。1. BQZB板式球阀型自动补气装置  SZF双向供水转阀  2、LSQ全自动滤水器  3、B302-2自动补气 4、QZB球阀型自动补气装置 ZJX-3剪断销信号装置  CJX-KJX-JX剪断销信号器 5、3KH-V自动补气装置 6、DPW-DYW电磁配压阀 7、DCF23电磁空气阀  8、JZF集成制动阀组 9、ZBF22Q小口径二位二通自保持球阀  10、ZBF22QS二位二通双动自保持球阀 11、ZBF23QS二位三通双动自保持球阀 12、ZBF24QS二位四通双动自保持球阀 13、ZBF22D自保持蝶阀  14、DCF22B二位二通电磁阀 15SGP集成事故配压阀 16、CGP插装式高压事故配压阀  17HCV组合式重锤卸荷阀  18LBF两段关闭阀  19、SFD事故配压分段关闭装置  20、QHF油源切换阀  21、JXB机械液压过速保护装置  22 UXJ磁翻板液位计  23、SLX示流信号器 25、ZLB主令控制变送器  26、DWG导叶位置开关   27、JTK记忆型可调整液位开关  28、YKJ浮球液位控制器   YXQ油流信号器ZKZ-2T/3T转速监控装置 2、ZKZ-3A/T齿盘残压转速监控装置  3、ZKZ-4可编程转速监控装置 4、ZKZ-5双PLC冗余转速监控装置5、ZJS双通道振动摆度监测装置  6、ZJS-4四通道振动摆度监测装置
