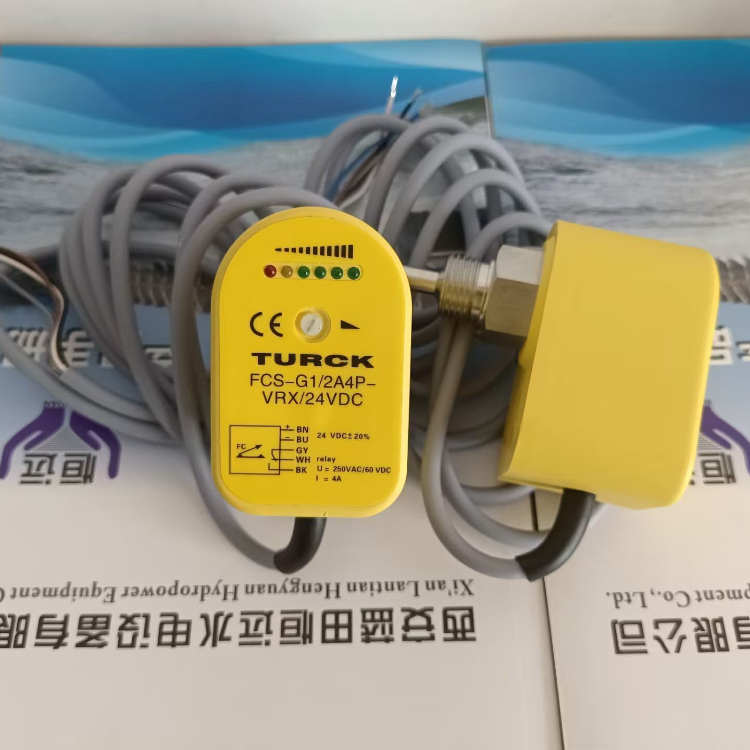

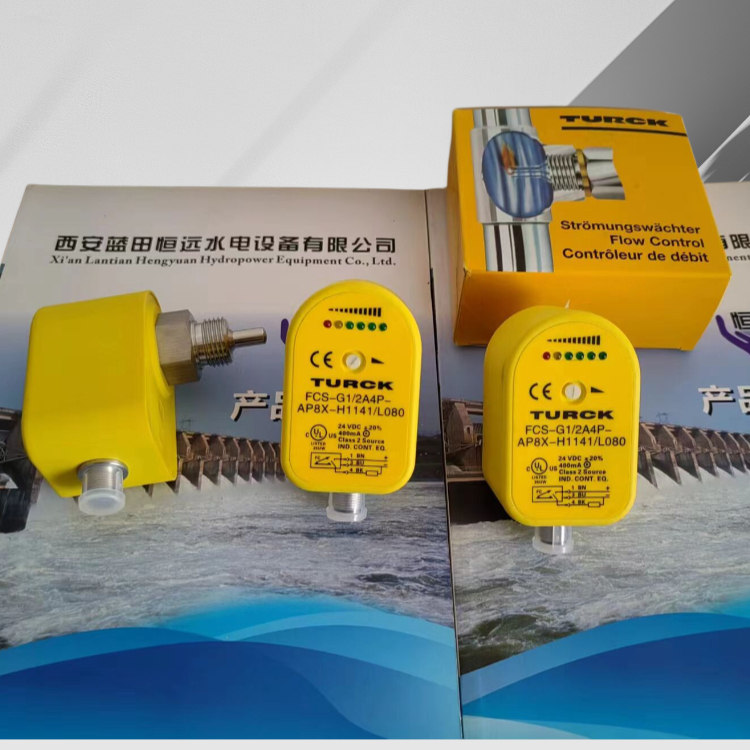

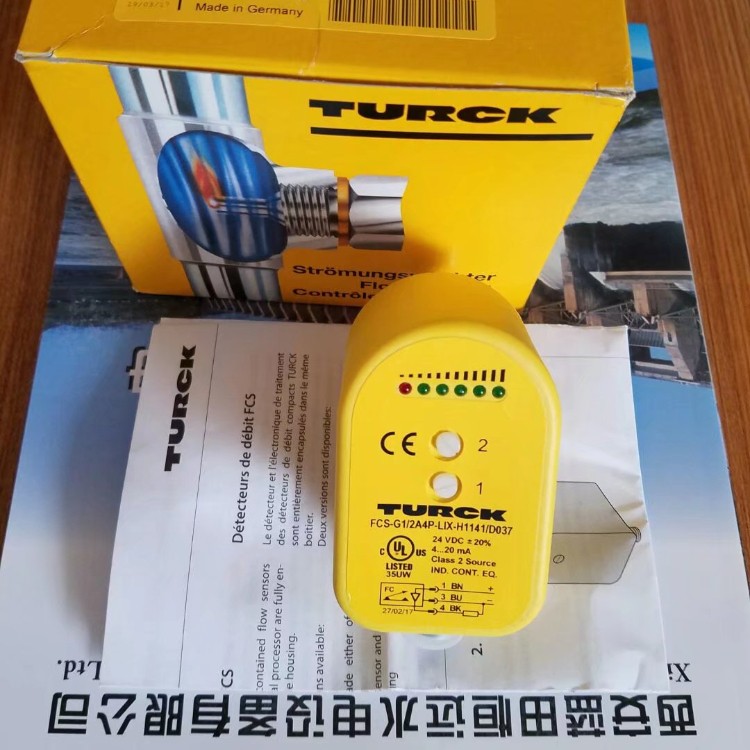

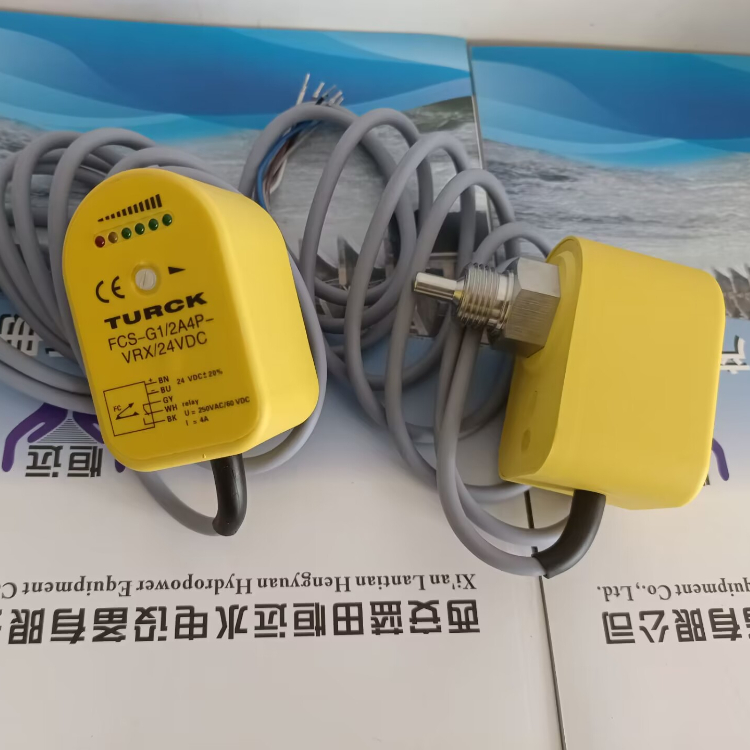

示流器FCS-G1/2A4P-VRX/24VDC流量开关

FCS-G1/2A4P-VRX/24VDC 可对管道中的液体流动情况进行实时监控，提供开关量输出，并采用6个LED实时显示流体流速状态，热导式流量开关实现下列监控功能：介质流动，降低/提高流速；介质存在/不存在；介质流动/静止等。

FCS可对管道中的液体流动情况进行实时监控，提供开关量输出，并采用6个LED实时显示流体流速状态，实现下列监控功能：介质流动，降低/提高流速；介质存在/不存在；介质流动/静止等。

工作原理：
FCS是基于热交换原理设计的。探头内置发热模块及感热模块，的热传导同介质的流速密切相关，测量时，由发热模块发出热量，如果管道内没有介质流动，则感热模块接收到的热量是一个固定值; 当有介质流动时，感热模块所接受到的热量将随介质的流速变化而变化，感热模块将这温差信号转化成电信号，再通过处理器将其转换为对应的标准模拟量信号或接点信号输出，流量开关通过这个信号对介质的流速进行显示及控制。

其所属特点：

技 术 参 数：

测量范围:
                  水：0.03 ~3m/s ;
                  油：0.03 ~3m/s ;

                  气：2~20m/s
耐       压:   4MPa (特殊60MPa）
温度变化反应时间 :≤12s
连接方式: 螺纹G1/2"、G1/4"、其它
开关时间:    ON : 典型≥4s（1~13s）;
                  OFF : 典型≥4s（1~15s）
工作电压:    DC24V，AC/DC220V
功       耗:    2W，输出: 继电器, NPN/PNP输出
接点容量:    0.4A/125VAC，2A/30VDC
绝缘阻抗:    100VDC时，50MΩ
探头材质:    304不锈钢，壳体材质: 304不锈钢
工作温度:    - 10℃- 60℃
环境条件:    - 20~85℃,≤85% RH
