管道式示流信号器SLX-25ZS/SLX-150集成

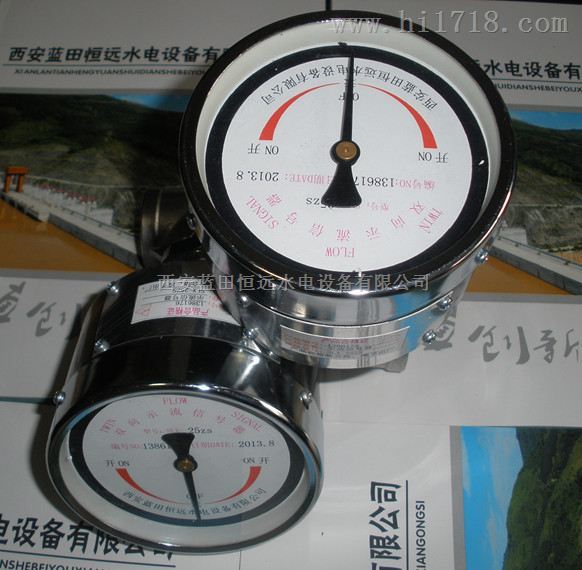

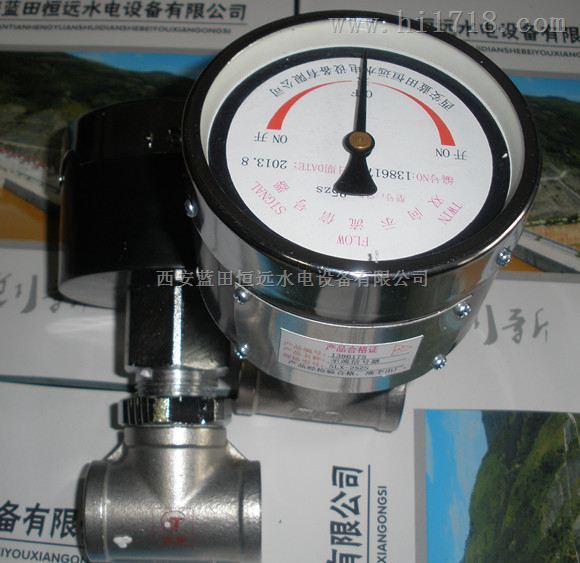

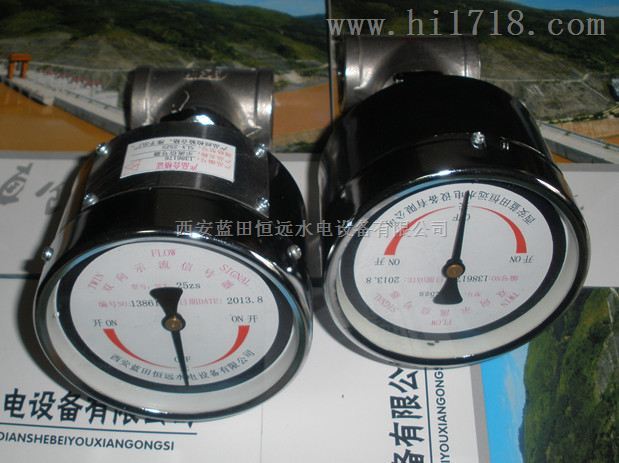

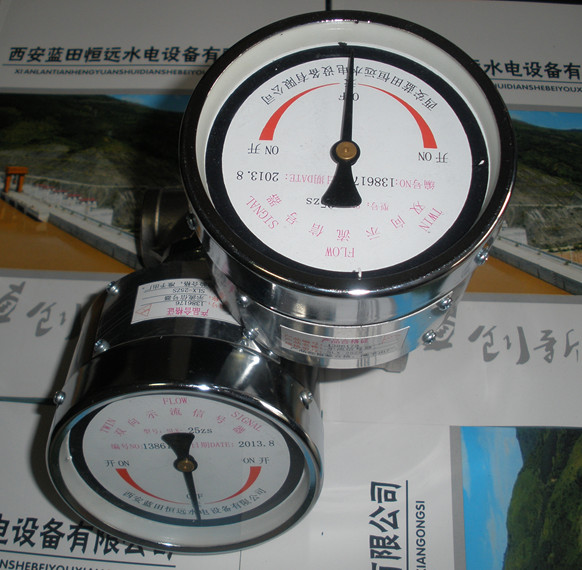

SLX-25ZS示流信号器图片。其它设备，一概述双向示流信号器又名流量控制开关，用于监测管道内液体流量。将示流信号器串接在管路中，当管道内有正常流量液体通过时，示流信号器发出正常信号。当管道内液体流量低于一定值时，它能自动地发出信号或报警，以保护主设备。用途：1、监测电站冷却水量的大小。2、监测油管道流量的大小。

SLX型示流信号器主要有靶杆、摆动部分、弹簧调整机构、行程开关及指示部分组成。示流信号器装配时靶置于管路中间并于水流方向垂直，当水流经过靶时（流量大于信号器所整定的动作流量值），其流体速度的压差使摆杆克服一边弹簧预压缩力，相对旋转中心旋转倾斜，杆上端推动行程开关动作发出正常信号，直至靶杆被限动为止，此时指针指向开的位置。当管路中水流量逐渐减小，液流量压差也逐渐减小，摆杆在弹簧力的作用下返回并松离行程开关发出底流量SLX-25Z示流信号器，单向流量信号器,SLX-25Z主要技术参数

1、介质压力0.2-1MPa,且经过过滤的无腐蚀性液体。

2、环境温度0.5-40℃、相对湿度小于95%。

3、信号开关额定电压：DC220V、3A;AC220V、5A

4、安装于室内,周围无爆炸腐蚀金属和破坏的绝缘的气体或尘埃.

5、用户可在一定范围内调整流量动作值。

6、进出口管路长应有5-10倍管径直管段水平安装。

SLX-25Z示流信号器，单向流量信号器,SLX-25Z选型举例

品名：示流信号器

型号：SLX-25Z SLX-25ZS

注：“25”表示管道通径，“Z”表示单向，“ZS”表示双向

SLX-25Z示流信号器，单向流量信号器,SLX-25Z使用与维护

1、使用信号器前检查安装是否正确,各紧固件是否松动,然后试动作数次,无卡阻抖动等想象即可投入使用。

2、信号器不应低于“适用流量”值管路上使用,以避免信号器抖动而影响寿命。

3、信号器在正常工作条件下,不需要日常维护,但每隔2-3年可检查,主要检查橡胶衬套有无泄漏,行程

开关是否可靠等,如有损坏必须更换。

4、产品安装前应存放于温度5-40℃,且干燥,无腐蚀性气体的室内。

概述
SLX-Z示流信号器又名流量控制开关，用于监测管道内液体流量。将示流信号器串接在管路中，当管道内有正常流量液体通过时，示流信号器发出正常信号。当管道内液体流量低于某一定值时，它能自动地发出信号或报警，以保护主设备。
我公司在保留原广大用户使用的SLX、201系列示流器优点的基础上，进一步开发了新一代具有直观流量显示功能及能在任何液体介质条件下工作的新型系列产品，它聚管内流量显示及报警功能为一体，具有更直观、自动化程度更高、适用范围更广泛的特点。

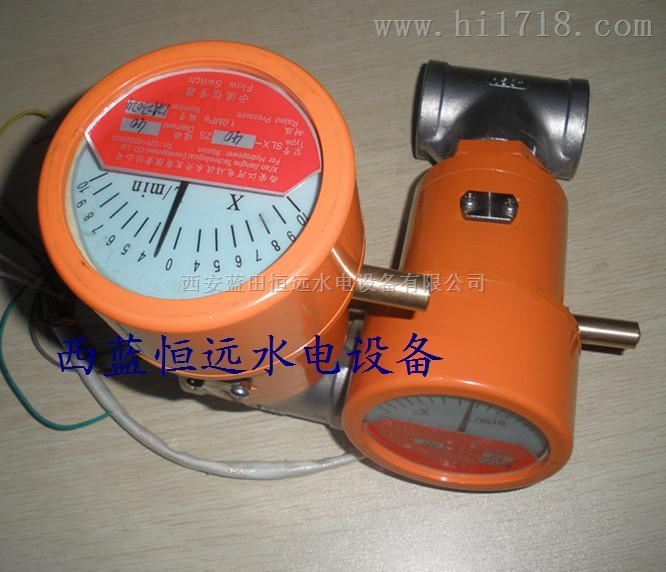

SLX-40Z示流信号器，单向流量信号器,SLX-40Z特点
不受环境限制，不受振动干扰。
杠杆、轴承机构在介质外，不怕污染。
有指针、表盘直接显示管内流体流量。
有双控功能既可用于与小流量控制，又可用于报警流量与停机流量控制，还可以用于双向(正、反)显示。
采用全密封结构将示流器波纹管腔与流体介质隔绝，能避免因杂质进入波纹管内而引起靶杆动作失灵，在任何水质如泥沙、浮游生物丰富等恶劣条件下能正常工作。
本品所有另部件均为不锈材料。
技术参数
管内介质：液体
压 力：≤1.0MPA
液体流向：单向、双向
相对湿度：≤95RH
环境温度：≤60℃
接点容量：AC220V、3A；DC220V、0.5A
外形尺寸图表

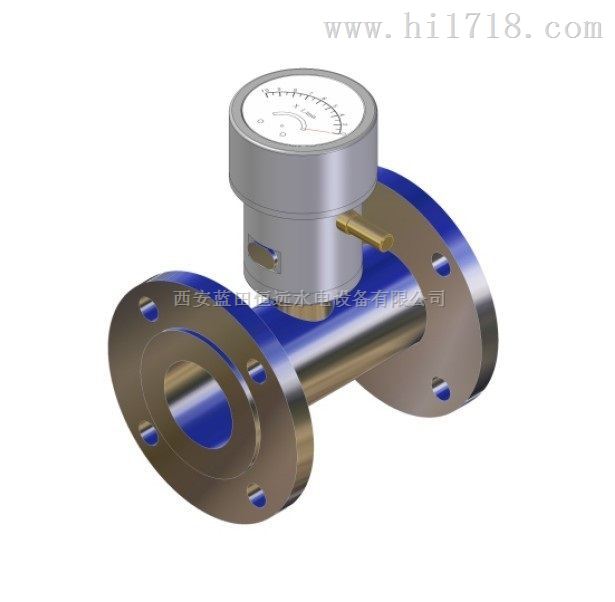

SLX-40Z示流信号器，单向流量信号器,SLX-40Z概述
SLX-Z示流信号器又名流量控制开关，用于监测管道内液体流量。将示流信号器串接在管路中，当管道内有正常流量液体通过时，示流信号器发出正常信号。当管道内液体流量低于某一定值时，它能自动地发出信号或报警，以保护主设备。
我公司在保留原广大用户使用的SLX、201系列示流器优点的基础上，进一步开发了新一代具有直观流量显示功能及能在任何液体介质条件下工作的新型系列产品，它聚管内流量显示及报警功能为一体，具有更直观、自动化程度更高、适用范围更广泛的特点。
