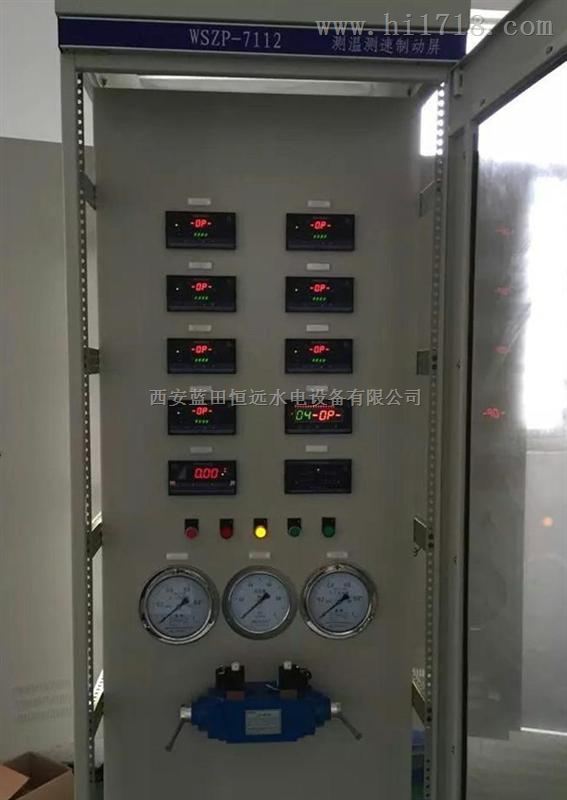

TDS系列温度巡检仪TDS-163277通讯协议适用：电站发电机定子温度，管道风温，水、油温等多通道巡回检测监控。触点容量：AC 220V 2.5A报警：设定值范围：0%～100%（DC 1～5V）设定值点数：一点、二点均可动作：上限报警、下限报警、上、下限报警（励磁、非励磁报警）

特点：1、仪表可在-10~150℃温度范围具有自动判别、混合接收Cu50、Pt100二种信号的功能。

1、巡检路数：4、8、12、16、20、24、32、40、48、64、96路

2、工作电源：AC220V±20%，50Hz±2Hz；开关电源：AC/DC110~220V ±20%

触点容量：AC 220V 2.5A报警：设定值范围：0%～100%（DC 1～5V）设定值点数：一点、二点均可动作：上限报警、下限报警、上、下限报警（励磁、非励磁报警）

3、数字温度巡检仪TDS-243277工作环境：温度范围0~50℃；相对湿度≤85％

4、量程范围：0.0~150.0℃  0~300.0℃

5、等级：±0.5% FS±1个字配带的串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。 它用来显示测量值、报警设定值和对超出控制范围的上限或下限的测量信号产生报警触点输出，以驱动报警信号器或驱动执行器。

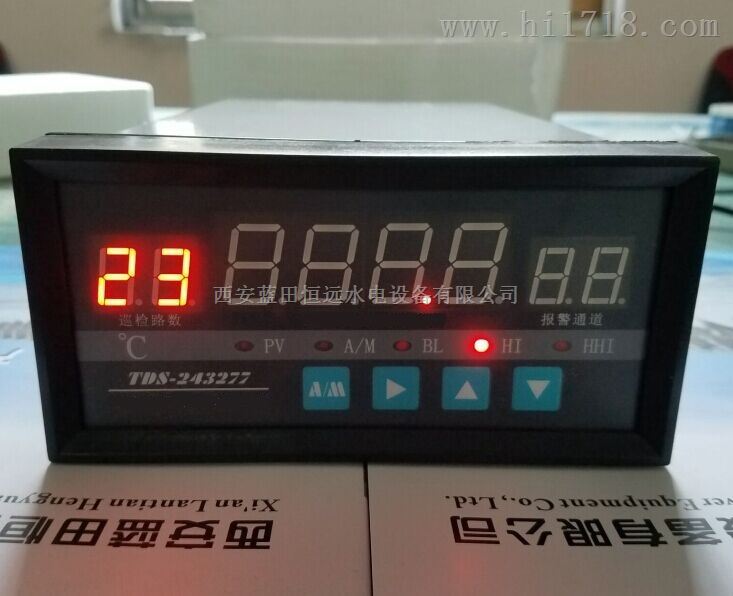

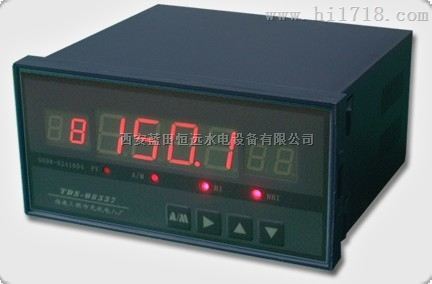

6、显示方式：左2位0.56″LED显示实时巡检通道号

中间4位0.8″LED显示实测值，

1)4~32路，开孔尺寸152×76mm

左2位0.56″LED循环显示已当前的通道号

右2位0.56″LED循环显示已报警的通道号

2）32~96路开孔尺寸152×152mm

32~64个指示灯指示相应路数报警状态，绿灯HI报警、红HHI报警，橙灯为BL断偶报警

3）96路的显示方式同4~32路

4）4、8路方形：主屏显示实测值，左下2位显示巡检通道号；右下2位循环显示报警的通道。

通电15分钟后，按设定键，后按返回键，通过按"增加"和"减少"键，修改参数555为159，进入校准菜单，找到相应校准菜单码（如"E1、E4"），改按"增加"和"减少"键，使辅助显示窗显示到左表所规定的校正码时，再按"设定"键确认，并继续按动"设定"键，直到显示END④改变信号发生器的输出值，检查仪表的是否已经符合了规定的要求。如果未能达到标明时，请重复上述步骤。注：1.所有电偶分度仪表都需要校冷端温度

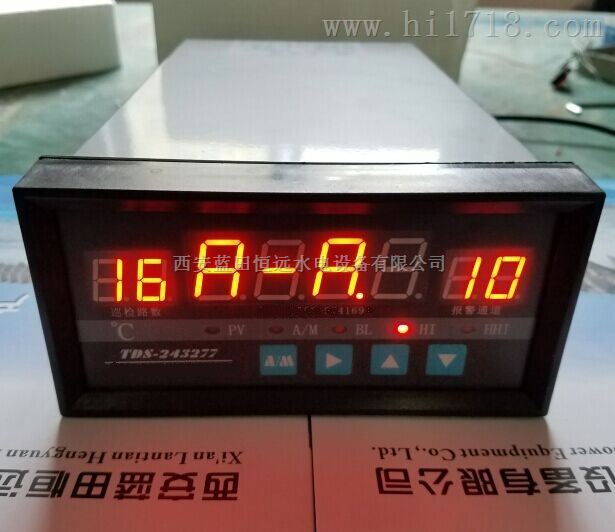

7、报警功能：断阻报警显示A—A、 HI灯亮相应继电器闭合输出，超下量程显示L—A,超上量程显示H—A、HHI灯亮。灯亮相应继电器闭合输出

8、控制设定：键盘数字设定；控制灵敏度：±1个字；

9、接点输出：3A/220VAC

10、巡检时间：每路1.5~10.0秒之间任意调整，步进增减0.1秒

11、信号输出：RS485、RS422通信接口.单一分度仪表仅显示该分度号对应的校准菜单兼容仪表显示所有校准菜单，请注意区分校准防水/防尘/抗摔/防爆 防护等级IP67, 2米抗摔（国家检测要求1米）工业级设计，

12、通讯波特率：600、1200、2400、4800、9600、19200bit/S

13、仪表盘装：横式，方形

14、功 耗：≤5~15W

15、仪表重量：≤0.5~5Kg
