热舒适度仪，空气质量IAQ、舒适度PMV、PPD、WBGT、DW露点温度测量于一体

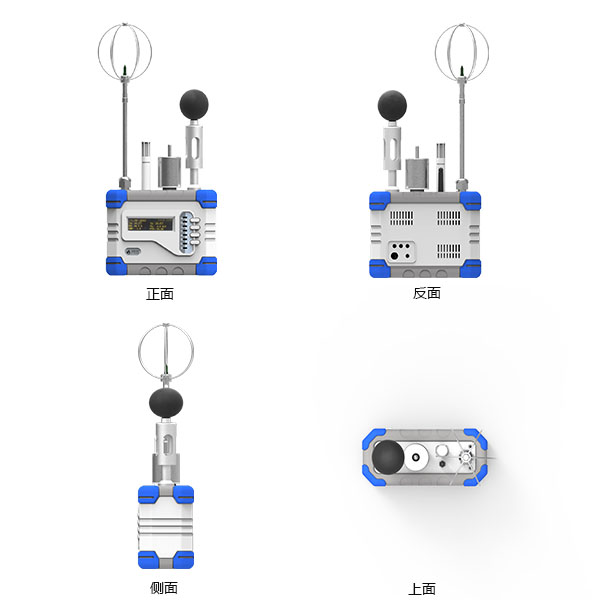

JT-IAQ-50系列空间热环境及舒适性监测仪

产品型号：JT-IAQ-50系列

功能用途：监测室内热舒适度与空气质量

品牌产地：北京建通科技

邮件

• 产品简介

• 功能特点

• 技术参数

• 资料

产品简介：
JT-IAQ-50系列室内热舒适度与空气质量测试仪，是为居住建筑、公共建筑、工业厂矿等室内环境监测测试而开发的。主要用来测试室内环境如温湿度、黑球温度、空气微风速、噪声、照度、辐射热、热舒适度指标PMV等；同时也可测试室内空气质量IAQ如CO2、PM2.5、TVOC等。是目前国内乃至国际上功能全面的室内环境与空气质量测试仪之一。
JT-IAQ-50系列测试仪自带WIFI功能，可利用建通科技云平台进行远程测控，同时可以组建本地局部测试网，实现多台联网测试。以上功能便于如商业、办公等地的多点多区域测试。同时云平台软件具有控制输出功能，利用反馈的热环境参数，对相关设备输出控制信号，如空调、门窗、通风装置等。
建通科技是具有完全自主开发技术能力的高科技公司，拥有独立的知识产权，可为用户提供非标定制及方案设计。

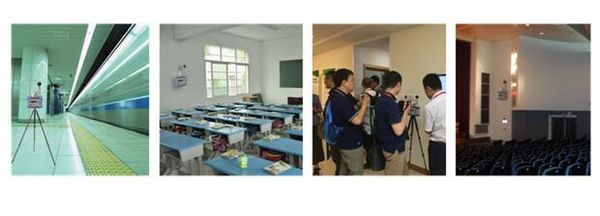

    应用领域
● 环境评价：被动房测评、绿色建筑测评
● 科研教学：暖通空调、空气质量研究
● 智能家居：高端场所空气质量测试与控制
● 交通枢纽：地铁站、候车（厅）室
● 公共场所：学校、商城、展览馆、影剧院
● 文物保护：寺庙、古迹、宫殿
● 人居环境：办公室、会议室、住宅
● 车间厂矿：车间、厂矿特殊封闭空间
● 动物养殖：大型封闭养殖场所
● 职业卫生：劳动保护与职业病防治监测

功能特点：

可同时测试万向微风速、黑球温度、湿球温度、空气温度、相对湿度、辐射热、CO2、
PM2.5、TVOC、噪声、照度等
能够同时测量室内环境、热舒适度PMV、空气质量IAQ
可同时测试不同高度的热舒适度梯度，依据用户可定制不同配置
能够测试PMV、PPD等舒适指数、热压指数WBGT、DW露点温度
自带WiFi功能，可无线连接外网，实现远程查收数据
   利用WiFi功能可自组本地局域测试网
不锈钢可拆便携支架，方便使用、精致美观、人性化设计
内置蓄电池，续航能力8小时以上
  内置SD卡海量存储
按《室内空气质量评价标准》等级进行灯光预警显示
OLED循环显示各测试参数

 使用特点

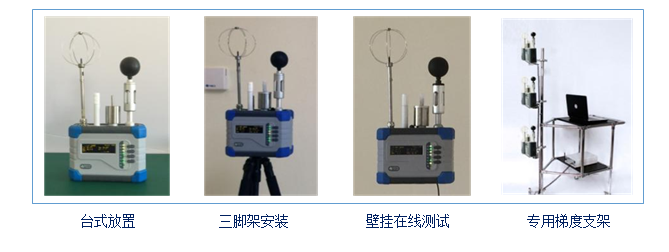

本测试系统中的测试终端，采用高度集成技术，可实现台式、三脚架、壁挂、专用梯度支架等形式安装，可满足任何场所的测试需求。

技术参数：

技术参数：

手机：13520393863 15

• ThermCondSys 5500室内热环境测试系统

  型号：ThermCondSys 5500

  描述：产品型号：ThermCondSys5500 功能用途：检测室内热环境 品牌产地：

  查看详情 >>

• JT-IAQ室内热环境舒适度测试仪

  型号：JT-IAQ

  描述：产品型号：JT-IAQ 功能用途：检测室内热舒适度 品牌产地：北京建通科技

  查看详情 >>

• JT-IAQ-50系列空间热环境及舒适性监测仪

  型号：JT-IAQ-50系列

  描述：产品型号：JT-IAQ-50系列 功能用途：监测室内热舒适度与空气质量 品牌产地：北京建通科技

JT-IAQ室内热环境舒适度测试仪

产品型号：JT-IAQ

功能用途：检测室内热舒适度

品牌产地：北京建通科技

• 产品简介

•



产品简介：
JT-IAQ室内热环境舒适度测试仪是我公司经过多年的探索、研究，综合热环境领域先进技术理论成果及高传感器，在多位国内热环境权威的共同参与下开发完成的高端仪器，填补了我国国内热舒适度测试设备的空白。JT-IAQ主要是用来监测、记录、计算和显示室内环境数据，并自动计算WBGT、PMV—PPD等重要热环境参数，为暖通空调及建筑热环境等研究和检测提供准确可靠的数据。
JT-IAQ的便携式设计使它可应用于不同的环境，全面的传感器选用和数据的生成符合ISO及国家标准。另外，与JT-IAQ配套的Windows软件使数据的计算和显示更加直观、方便。

功能特点：
能够测量所有评估热压和热舒适度的物理参数
能够计算PMV—PPD舒适指数、WBGT热压指数
能够在输出的图表中显示测量数据和计算的指数
可拆便携支架，方便、精致、美观、人性化设计
可同步测试万向微风速、黑球温度、湿球温度、空气温度、相对湿度等
多通道同时采集、自动显示和记录

有记录工作指示显示，测试高、稳定性好

技术参数：

1.主机：14通道独立采集,标准插口，白亮屏LCD汉字显示,薄膜按键,存储指示功能。美观大方,操作方便。所有参数设置都是汉字显示,极易操作。存储时间可任意设置，整个机体重量轻、体积小，便于携带。

2.传感器：

本系统采用高进口万向微风速传感器及高温湿度传感器，自主开发的黑球和湿球温度及空气温度传感器，有力地保证了测试的和稳定性。

风速传感器：本采集传感器采用进口高万向微风传感器。整个传感器采用不锈钢外壳，配有保护罩，操作方便安全。

湿度传感器：采用进口高杆状温湿度一体传感器，符合国家相关标准。由于本传感器输出数字信号，无模拟量衰减，高，稳定性好。

黑球、湿球、干球温度传感器：

处理软件
联机实时显示测量的环境参数，能同时以LED数字，指针仪表盘和动态曲线的形式显示测量参数，形象直观，

方便数据的实时检测。
在仪器测量的同时能够计算出PMV、PPD、WBGTin和WBGTout等热环境参数。用户可自行调节各种主观变

量，如：穿衣指数，新陈代谢率等。
以曲线的形式显示测量的历史数据，曲线纵坐标显示的参数可以根据需求自行配置，便于各种参数之间的对比。
根据用户输入的各种热环境参数自动计算出PMV和PPD，同时显示PMV—PPD关系曲线图。

相关产品

便携式室内空气质量监测系统

——Air Column

温度、湿度、CO2、PM2.5、TVOC、甲醛、照度、噪声 等

AIR COLUMN空气桶，是建通科技推出的经济型家用综合空气质量监测仪，可长期在线监测，可测试温湿度、CO2、PM2.5、甲醛、TVOC、照度、噪声等重要参数。空气桶配置的WIFI可直连建通测控云平台，配套APP可直接实时读取数据。空气桶配置有彩色预警LED灯，内置锂电池，续航时间在4小时以上。广泛应用于写字楼办公区域、学校、幼儿园、酒店、商场、医院、车站等人员集中的公共区域室内，也应用在文物保护，图书馆、机房、设备间等有高标准要求的环境。

应用：

公共场所空气质量监测

办公区域空气质量监测

文物保护环境空气质量监测

机房、设备间空气质量控制

新风系统运行测控

居住环境室内空气测量

功能用途：

监测室内空气质量，为用户提供空气质量预设报警，以明确需要调整的空气指标，达到调节室内舒适环境的需求。AirColumn通过彩色LED只指示灯带将不同等级的空气质量指标予以标注，可通过手机APP实时查看测量的准确数值，AirColumn是一款简易的空气质量检测仪，但却具有准级的测量，可同时作为一款便携式的空气质量检测仪用于测量相应的空气质量指标。

便携式室内空气质量监测系统

——Air Column

温度、湿度、CO2、PM2.5、TVOC、甲醛、照度、噪声

应用：

公共场所空气质量监测

办公区域空气质量监测

文物保护环境空气质量监测

机房、设备间空气质量控制

新风系统运行测控

居住环境室内空气测量

测量种类：

空气温度、相对湿度

总挥发性有机物（TVOC）

二氧化碳（CO2）

细颗粒物浓度（PM2.5）

甲醛浓度

照度

噪声

公共环境空气质量监测系统

——JT-IAQ-50F

风速、黑球温度、空气温度、湿度、CO2、PM2.5、TVOC、甲醛、照度、噪声等

典型应用：

地铁车站、机场等公共场所空气质量监测与预警

写字楼办公区域空气质量监测

文物保护环境空气质量监测

机房、设备间空气质量控制

商场、学校、图书馆空气质量监测与预警

智慧城市区域居住环境空气质量监测

主要功能

实时监测可吸入颗粒物 PM2.5、PM10浓度值

实时监测室内环境CO2、TVOC、噪声、照度、风速等值

实时室内环境、热舒适度PMV、PPD等空气质量IAQ

自带WiFi功能，可无线连接外网，实现远程查收数据

利用WiFi功能可自组本地局域测试网

不锈钢可拆便携支架，方便使用、精致美观、人性化设计

内置锂电池，续航能力8小时以上

内置SD卡海量存储

按《室内空气质量评价标准》等级进行灯光预警显示

OLED循环显示各测试参数

可选云管理软件 JT-Soft，用户自建平台，保护数据安全

供电方式 交流220V功耗 ≤15W

防护等级 IP65

可 靠 性 免维护,防盐雾，防尘

技术指标

PM 2.5 1-999μg /m3；：±10%读数

PM 10 1-999μg /m3；：±10%读数

CO2 0-5000ppm；：±30ppm

黑球温度 -20-120℃；：±0.2℃（常温下）

空气流速 0.05-5m/s (0.03m/s+2%读数)

空气温度 -20-120℃；：±0.2℃（常温下）

相对湿度 0-100%RH；：±2%RH

照度 0…100Klux；：±4%

噪声 30-130dB，A计权，二级

TVOC

甲醛

在线组网连续监测

可同时测量空气温湿度，风速，黑球温度，湿球温度，CO2，PM2.5，噪声，照度，实时数据无线上传云端，同时数据上载控制室，并自动联动车站内空调系统，通风系统等设备，可布置于站内任意位置。

依据标准

GB/T 5817-2009粉尘作业场所危害程度分级

GB/T 18204.13 公共场所室内温度测定方法

GB/T 18204.14公共场所室内相对湿度测定方法

GB/T 18204.15 公共场所室内空气流速测定方法

GB/T 室内空气质量

GB/T 18049-2000标准中等热环境PMV和PPD指数的测定及热舒适条件的规定

测控软件

JT-IAQ系列产品配备有两种软件。一是单机版软件，可上传数据、计算统计测试结果、显示历史曲线、输出电子表格等；二是物联网云平台的处理软件模块+移动终端APP。主要显示界面如下：

IAQ

典型应用APPLICATION

- 地铁站、候车大厅、候机楼 ? 环境监测

- 博物馆可移动文物保护 ? 环境监控

- 农业、牧业信息化种养殖 ? 在线监测

- 医院病房、ICU ? 环境监测

- 工作场所职业健康 ? 在线监测

- 商场、酒店 ? 舒适性控制

- 档案室、图书馆 ? 环境监测

- 机房、设备间 ? 环境监控

医院监测应用

HOSPITAL MONITORING APPLICATION

病房环境是现代医院整体服务质量的重要评价指标，而病房环境的有效测量，则是评价病房环境的必要前提，早期对于病房环境监测的方式简单，主要针对室内温度，湿度等环境参数单一测量，不能很好评价病房的舒适度，本系统基于物联网，无线数据传输，可同时测量：温度，相对湿度，室内微风速，CO2，PM2.5，黑球温度，湿球温度，并可计算PMV,PPD，WBGT等评价值，可有效而直观地提供测量评价结果，为医院环境管理者提供直接依据，并制定相应策略。

JT-IAQ-50 监测系统可布置在病房、大厅，手术室，ICU、人行通道等区域，可安装在墙壁上或使用支架布置在任何地面，系统内置WIFI，可连接附近的路由器，与移动客户端APP进行数据通讯，通过APP可实时查看测量数据的变化，并可预设报警值，以提醒管理者及时对环境进行调整，

可利用建通科技云平台进行远程测控，同时可以组建本地局部测试网，实现多台联网测试，同时云平台软件具有控制输出功能，利用反馈的热环境参数，对相关设备输出控制信号，如空调、门窗、通风装置等

职业卫生在线监测

Occupational health monitoring application

公共卫生管理系统已步入正规化管理，实现自动化，现代化已备受世界关注，对于职业病危害因素的监测目前以人工采样监测为主，使得一些监测具有明显滞后性，在线监测技术纳入职业卫生监测管理中后，可将分布在工作场所的各种职业病危害因素监测点数据，实时地通过网络系统传送到疾控中心的监测站服务器系统，并将监测的历史数据存入数据库，供统计分析使用。

实现实时监测、监控，应急响应，突发情况处理等，通过预设的报警值，可为职业卫生管理人员时间发送远程报警，有效提高管理能力及处理突发事件的相应速度。

JT-IAQ-50针对职业卫生可增加连续等效A声级测量，照度测量，TVOC浓度等相关参数，用一台主机即可实现所有参数的测量，相对于单个参数仪器而言，JT-IAQ-50具有同时，同位置，数据统一管理等明显优势，使用手机APP可随时随地查看监测数据，完全实现全天候无人值守，在线连续监测。

在线连续监测 ON-LINE CONTINUOUS MONITORING

测试依据标准：

GBZ/T 189.7（/8/10）－2007

GBZ 2.2-2007工作场所有害因素职业接触限值 物理因素

GB/T 5817-2009粉尘作业场所危害程度分级

GB/T 18204.13 公共场所室内温度测定方法

GB/T 18204.14公共场所室内相对湿度测定方法

GB/T 18204.15 公共场所室内空气流速测定方法

GB/T 室内空气质量标准

应用：

JT-IAQ-50通过自带WIFI将测量数据通过路由器传输到建通测控云，手机端APP通过访问网络可远程实时查看监测数据，也可由PC端查看数据。

JT-IAQ-50无线测试架构

高温WBGT环境 TVOC/CO2测试 噪声/声暴露测试

博物馆馆藏文物保护环境在线监测

On-line monitoring of heritage conservation

适宜的温湿度、洁净的空气是文物得以良好保存的必要条件。文物保存环境必须应用现代无线测控技术，依托物联网技术对环境

博物馆馆藏文物保护环境在线监测

On-line monitoring of heritage conservation

适宜的温湿度、洁净的空气是文物得以良好保存的必要条件。文物保存环境必须应用现代无线测控技术，依托物联网技术对环境进行多元化参数检测，利用环境综合检测无线传感装置（无线温湿度传感器、无线紫外线传感器、无线光照度传感器、无线二氧化碳传感器、无线SO2与温湿度一体传感器、无线空气质量检测传感器）、无线信号中继装置、物联网网关（无线信号接收装置）、物联网数据中心等组成文物保存环境物联网无线监测系统，对文物藏品的保存环境（温湿度、紫外线、光照强度、空气质量、CO2含量等）进行严密监控，做到无安全隐患的实时监控、同步记录，确保文物存放环境的温湿度、空气质量、光照度等各环节的安全,并对各种类型的材质、数量成千上万的文物藏品进行科学有效的管理。

应用特点：

1 通过无线通讯模式对设备运行状态及文保环境等严控参数实时跟踪记录和监控。

2 每个无线环境监测点都有的IP地址码，能将展柜及库房内实际位置环境参数数据准确无误地传送至数据中心，进行运算及分析。

3 监控电脑实时处理和分析来自数据中心的环境温湿度与空气质量等数据。

4显示系统，可连接任何环境控制设备实现远程监控和设备运行状态、报警记录、报警电邮告知等，通过建通测控云平台，实现数据真正的资源共享。

5 在监控屏幕中可显示各个环境监测区的位置信息。

6 可浏览数年内由各内置节点采集而来的所有环境参数状态数据及设备运行状态信息，并作出趋势分析。

7 当某个监测区内环境湿度指标超出限值，系统将以短信，E-mail，声光报警等提示管理者。

可选的室外环境系统可与JT-IAQ-50联动提供室外环境参数，为文物保护提供进一步措施

手机APP---建通测控云

测量参数：

参数 范围

湿球温度 5~60℃ ， ±0.2℃（常温下）

空气温度 -20℃~120℃， ±0.2℃（常温下）

微风速 0.05~2m/s， ±(0.03m/s+2%读数)

相对湿度 0-100%， ±2 %RH

CO2 0-5000ppm ±30ppm：

照度 0.1~100000Lx ±4%

紫外辐照 0.1~199999μW/cm2 ±5%

显示终端系统

文物保护监测系统

为文物保护提供数据

To provide data for the preservation of cultural relics

畜禽养殖的环境的优劣影响畜禽舍畜禽疾病的发生和传播。对禽畜舍环境的监控是禽畜养殖业发展的一个重要方向，它推动

粗放式低效养殖业向知识型、技术型、现代化型的高效禽畜养殖业转变，

JT-IAQ-50 监测系统能对畜禽舍环境参数(如温度、湿度、光照、大气压、氨气浓度等指标)进行实时监测,并能智能化地根据

设定的环境指标上下限自动控制畜禽舍相关设备如风机、风扇、湿帘、电灯等的开启,终达到将畜禽舍环境参数控制在设定的范

围、减少动物热应激、净化畜禽舍环境、促进动物健康成长的目的。

JT-IAQ-50 可布置于畜舍任意空间，如墙壁、笼舍、地面，

也可通过支架布置在其他空间，系统通过wifi 无线数据传输，

可实时将采集数据通过路由器传输给用户的手机，平板电脑，

PC 等终端设备，JT-IAQ-50 不仅能采集：温度，湿度，黑球

温度，湿球温度，微风速，PM2.5，CO2，还可扩展：噪声，

NH3，照度，太阳辐射，辐射热等与畜舍环境紧密相关的参数，

同时仪器可计算WBGT,PMV,PPD 等热环境指数，其区别于传

感器网络系统的优势在于其灵活的布置，可移动，以及直

接读取测量值，设备具有LED 报警指示，可随时根据LED 不

同的颜色指示，判断超标的环境参数，而迅速采取措施，

JT-IAQ-50 也可同通风设备，电动遮阳窗帘，照明设备等联动，

可根据设定值调节舍内设备的运行状态，实现自动控制环境，

保持优良的动物生存环境。

商场等公共建筑监测

Environmental monitoring in public places

JT-IAQ-50 可用于商场，车站，酒店等人员密集的公共场

所实时监控由于人员密集而引起的舒适度严重降低或空气质

量严重变差，导致室内人员产生烦躁情绪，监测系统能及时通

过预警提示，并可自动根据预设值改变通风状态及空调状态，

以达到舒适的环境。

测量参数

参数 范围

空气温度(Ta) -20℃~120℃， ±0.2℃（常温下）

相对湿度（RH%） 0-100%， ±2 %RH

黑球温度（Tg） -20℃~120℃ ±0.2℃（常温下）

湿球温度（Tw） 5~60℃ ， ±0.2℃（常温下）

照度（Lux） 0.1~100000Lx ±4%

气流流速（Va） 0.05~2m/s ±(0.03m/s+2%读数)

CO2（PPM） 0-5000ppm ±30ppm：

NH3（PPM） 0-5000ppm ±20ppm

PM2.5（ug/m3） 0~999ug/m3 ±10%

太阳辐射（W/m2） 0~2000W/m2 ±4%

辐射热(W/m2) 0~10KW/m2 ±4%

噪声（dBA） 30~130dBA 2 级

某商场舒适度分布情况

（红色区域PMV>2.5 为较热的状态，蓝色区域为PMV<-1

为微凉的状态）

nimal

A husbandry

动物畜舍环境在线连续监测

Monitoring the Indoor Environmental Quality of Animal Facilities

地铁站内空气质量实时监测

随着我国各类交通行业的快速发展,地铁正日益成为城市交通的主要工具之一.但地铁站台内的空气质量、温度、湿度等综合环境指标往往易被人们忽视.尤其大部分地下二层至三层站台,不利于室内外空气交换,由此会引起空气污染等问题。一套完整的空气质量监测系统就显得尤为重要，系统能够实时准确的测量站内各种空气质量指标，并实时传输数据到监控室，按预设指标进行超限报警，能够采取相应的空气改善措施，如空调系统，通风系统，人员疏导等。

地铁站内空气质量常见的监测指标包含：温度，湿度，空气流速，CO2，噪声，辐射温度，PM2.5，光照强度。系统可在线连续收集数据并保存到机器内存，根据不同站台的设计，可选择壁挂，台面或落地式监测方式，也可选择不同类型的传感器以适应不同场合及地区的站内环境。

特点：

精准数据监测

实时输出报警

可设置联动空调/通风设备

无线远程在线查看数据

户外级防护机壳

移动客户端APP数据实时查看

多站点云平台数据管理
