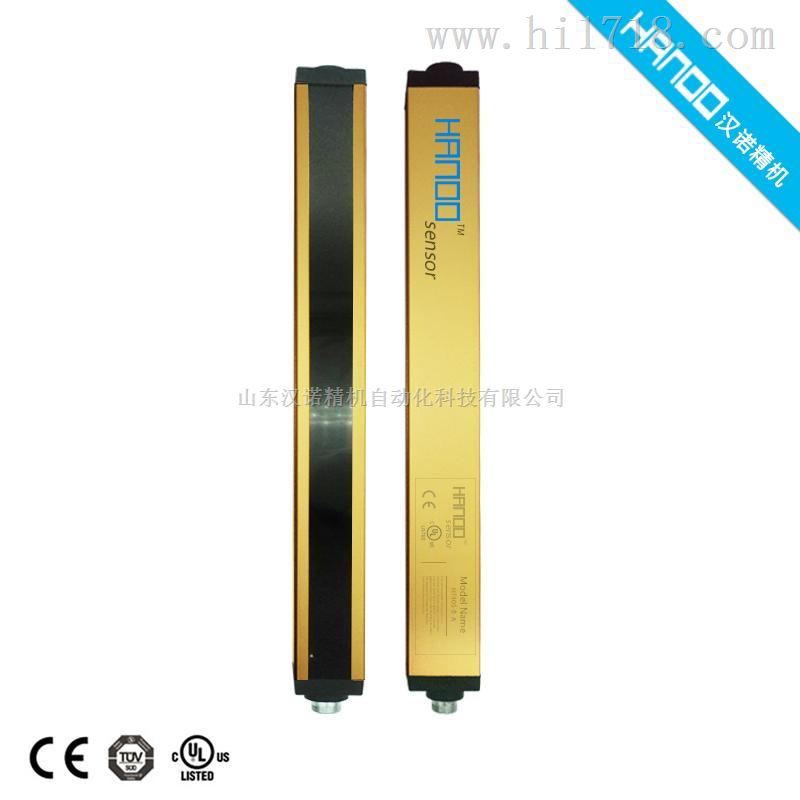

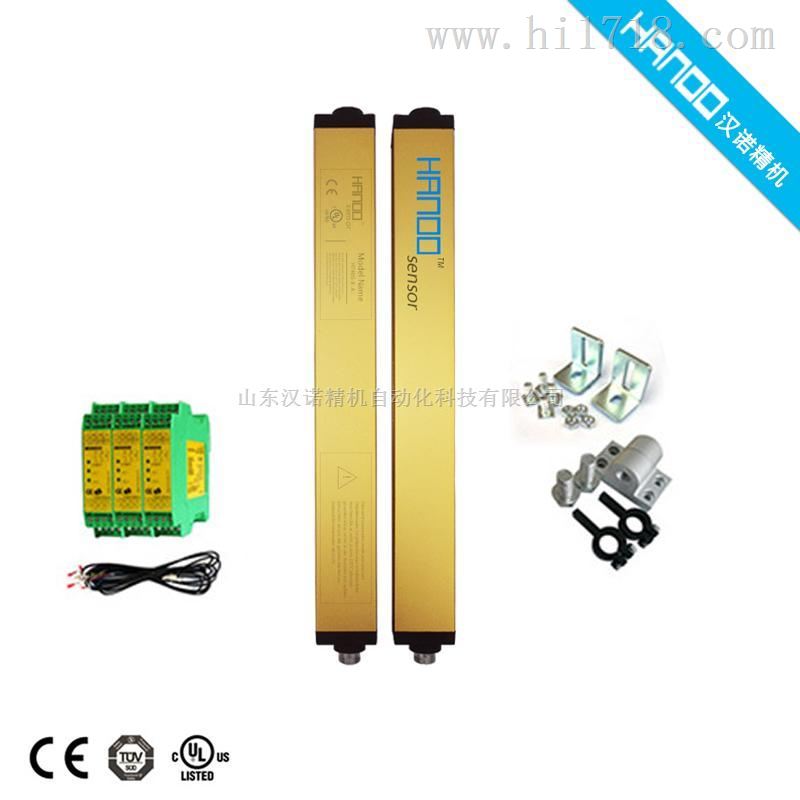

汉诺精机光电保护装置/安全光栅+安全控制器+安装支架,厂家直销
价格:电议
地区:山东省 潍坊市
电 话:0536-2281758
手 机:17753651097
传 真:0536-2281758

产品详情

安全光幕也就是光电安全保护装置(也称安全保护器、冲床保护器、红外线安全保护装置等). 在现代化工厂里,人与机器协同工作,在一些具有潜在危险的机械设备上,如冲压机械、剪切设备、金属切削设备、自动化装配线、自动化焊接线、机械传送搬运设备、危险区域(有毒、高压、高温等),容易造成作业人员的人身伤害的区域。

安全光幕是经过安全的光幕产品,由两部分组成。发射器发射出调制的红外光,由接收器接收,形成了一个保护网,当是有物体进入保护网,当从中有光线被物体挡住,通过内部控制线路,接收器电路马上作出反应,即在输出部分输出一个信号用于机床如冲床,压力机等紧急刹车。 光幕有着非常广泛的应用,比如在需要不断送取料的冲压设备上,如果安装接触式安全防护门,则需要操作人员频繁地开关防护门,这样不但增加了操作人员的工作量,而且降低了生产效率。在这种情况下,采用光栅和光幕就是的选择。在操作人员送取料时,只要有身体的任何一部分遮断光线,就会导致机器进入安全状态而不会给操作人员带来伤害。

安全光幕光束的密度的多少决定了保护的度,汉诺精机的安全光幕的光轴间距有10、20、30、40、80mm,分别可用于保护手指,手掌,手臂,和人侵入。可满足不同的防护要求。保护高度从100mm到3000mm可定制。对射距离0-24m。光幕默认输出信号PNP/NPN。

使用光栅和光幕时,对安装有一定的要求,不允许出现人员能够绕过光栅和光幕而进入到危险区域的情况,也不允许在光栅和光幕附近有反射光线的表面,使接收器能够接收到反射过来的光线而无法输出安全开关信号。

产品优势

1.抗干扰能力强

2.使用寿命长

3.静电喷涂金属漆

4.信号模式多样具有NPN PNP 继电器输出等多种模式

5.防尘防水等级IP65(防水泼溅)

6.反应速度快15ms

7.小检出物10、20、30、40、80mm

8.工作距离:0-24m

9.保护高度:140-2840mm

10.符合EN/ISO13849-1(原EN 954-1)四级

11.符合IEC 61496-1和-2的4级

12.TUV、CE、UL

13.自动控制

14.外壳铝型材,带双固定槽

15.光幕自带防止过载和短路保护功能,可承受短时高压,支持反接保护

16.适用各类液压、锻压、焊接、剪切等大中小型设备及区域防护

产品参数

输出电流

可选PNP/NPN,双路PNP,双路NPN,光幕信号

电源电压

DC12(光幕信号输出);24V(PNP/NPN信号输出)

发射器电流损耗

60mA/2W

接收器电流损耗不带负荷

200mA/6W

输出电流

50mA

安全级别

四级(EN/IEC 61496-1和-2)

灵敏度

2-20ms

电击保护等级(IEC61140)

环境温度

-20~+65℃(但不结冰)

存储温度

-25~+75℃

防护等级(EN60529)

IEC IP65

外壳材料

铝合金

光学材料

PMMA

工作范围

0~24m

发射波长

IR 950nm

产品参数:光轴间距10mm  20mm  30mm  40mm  80mm

保护高度:保护高度=(光轴数-1)*光轴间距

产品资质

 基本组成

发射器: 由若干发射器件组成,发射红外光线;

接收器: 由若干接收器件组成,接受红外光线,与发射器的发射器件一一对应,形成保护光幕,产生通光、遮光信

号,同时通过信号电缆将信号传输给控制器对外部设备进行控制;

信号电缆:用来传输控制器和发射器、接收器之间的信号;

控制电缆:用来连接控制器和机床、设备,以实现机床或其他设备的安全控制;

安装支架:把发射器与接收器固定在机台上;

适用范围

冲压机械,锻压机械,剪切机械,工装设备,自动化装配线,制模机械,压滤机械,橡胶机械注塑机械,升降控制机械,切纸机械,立体车库,木工机械,折弯机械,自动化涂装设备,自动化装配线,自动仓储设备,自动焊接线,其它存在危险场合.

产品组成

HT系列光电保护装置尺寸:

产品控制器



SR系列                  SBC-01系列                 SPC-02系列

以上控制器选型针对E、P、N三种光幕,例如HT10-8E-Q、HS20-8E-Q光幕可选SBC或者SPC控制器。HT10-8P-Q、HS20-8P可选SR继电器,而HT10-8-Q只能输出PNP和NPN信号,不可以接控制器。

控制器对比

接线方式

安装方式

型号说明



选型指南







订货须知

光幕型号


品牌/商标

其他

品牌:

HANOO/汉诺
