粮食扦样机高压风机 上海扦样机高压风机厂商

扦样机专用高压风机 用于切纸机、燃烧降氧机、卷烟滤嘴成

型机、电镀槽液搅拌、雾化干燥机、水处理曝气、水产养殖、丝网

印刷机、照相制版机、注塑机、自动上料烘干机，粮食扦样机、

取样机、 吸风功能：网版印刷机吸附、焊接废气吸取、织布机吸

丝、照相制版、粉粒体输送、印刷吸附、工业吸尘、真空脱水、制

书本机、残布处理、牛乳纸盒充填机、豆腐机械、加工物的保持、

工事现场、烫布机、瓦斯分解。

扦样机专用高压风机工作原理

1.旋转臂的旋转靠旋转电机带动螺旋锥形齿轮带动转向立柱旋转，

从而带动旋转臂转动。

2.旋转臂前后移动，伸缩依靠油缸完成。

3.扦样杆上下依靠油缸来完成。

4.扦样过程当扦样点选好后，启动微型吸粮器，再启动扦样杆升降

电机按下降按钮。当扦样杆插入粮食后，微型吸粮器使吸粮管与扦

样杆形成一定的负压，这时粮食从扦样孔进入通过吸粮管进入微型

吸粮器内，即完成了扦样作业。扦样杆插入粮内深度可根据车辆车

箱底板高 低，调整扦样杆限位开关。避免扦样杆下降过位触

及车箱底板，损坏扦样杆。

5.使用及维修

1、手动控制操作（1）接通电源。（2）启动微型吸粮器（3）按钮

操作，工作台面板上的扦样杆升降，扦样小车前、后移动、转向臂

旋转左右等按钮操作。

2、遥控操作当操作者离开操作台时可利用遥控器操作扦样杆、扦

样小车的移动及转向臂的转动。

扦样机专用高压风机主要特点：

率，低能耗（高压气泵在高压力范围有较保守的设计，在使用

情形下产生变化时，仍能安全运转）；

安装容易（能任意安装于水平或垂直方向）；

可靠性高（高压气泵除叶轮外，无其它动件，几乎免维修）；

低震动 （高压气泵的机械精密度高，回转部件均经过极精密之平

衡设计、测试、校正、震动率很低）；

低噪音 （使用低噪音马达直接传动，皆有内藏式销音器，降低运

转噪音）；

结构坚固 （风面本用铝合金和铣合金制造有别于一般铝壳或铁壳

之高压气泵，更坚固耐用）；

适用范围（高压气泵规格多，分高压力和大风量系列，可灵活选用

）；无油、无污染,平静如水.

技术参数

1.常用功率：0.4KW  0.55KW  0.6KW  0.7KW  0.85KW  1.1KW

1.3KW  1.5KW  1.6KW  2.2KW 3KW 4KW 4.3KW 5.5KW 7.5KW

8.5K  11KW  12.5KW 电源：220V/380V 50Hz

2.适用粮食品种：小麦、稻谷、大米、玉米、油菜籽、高粱等。


3.使用前须检查电源、电压是否符合本机所用电压值。

4.本机采用铝合金压铸，具有吸力强、取样快、功能实用、操作简

便，一机多能、组合灵活、轻巧耐用，安全可靠！

扦样机专用高压风机扦样过程当扦样点选好后，启动微型吸粮器

，再启动扦样杆升降电机按下降按钮。当扦样杆插入粮食后，微型

吸粮器使吸粮管与扦样杆形成一定的负压，这时粮食从扦样孔进入

通过吸粮管进入微型吸粮器内，即完成了扦样作业 下面我们来了

解一下扦样机高压风机常用的机壳风机参数

1.型号：YX-52S-2  额定风量：230m3/h 真空：-39Kpa

高压力：+41Kpa  功率：4.0KW  噪音：72dB  进出风口：2英寸（

50mm)

2.型号: YX-72S-3  额定风量：320m3/h 真空：-36Kpa

高压力：+38Kpa  功率：4.3KW  噪音：73dB  进出风口：2英寸（

50mm）

3.型号：YX-72S-4  额定风量：320m3/h 真空：-44Kpa

高压力：+50Kpa  功率：5.5KW  噪音：73dB  进出风口：2英寸（

50mm）

4.型号：YX-72S-5  额定风量：320m3/h 真空：-45Kpa

高压力：+57Kpa  功率：7.5KW  噪音：73dB  进出风口：2英寸（

50mm）

5.型号：YX-82S-2  额定风量：520m3/h 真空：-40Kpa

高压力：+41Kpa  功率：7.5KW  噪音：74dB  进口风口：2.5英寸

（65mm）

6.型号：YX-82S-3  额定风量：520m3/h 真空: -43Kpa

高压力：+60Kpa  功率：11.0KW 噪音：74dB  进出风口：2.5英寸

（65mm）

扦样机由塔架、悬臂、旋转机构、转向电机、扦样车、扦样器

、控制柜、料筒、风机等组成；如图1所示。

本机具有扦样点随机，取样，可有效避免取样过程中的人为因

素，且取样，安全性能好等特点，可满足企业收购粮食的需要。

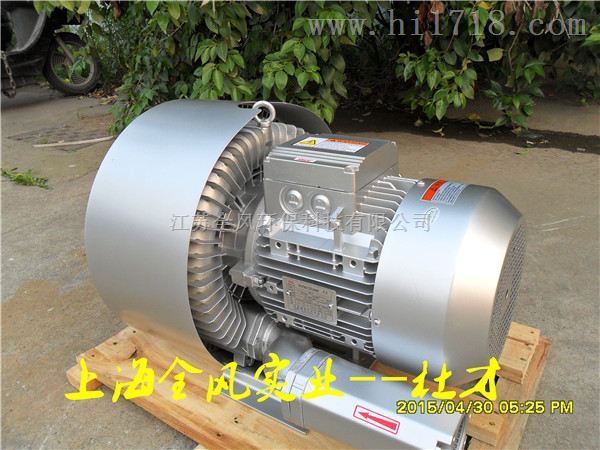

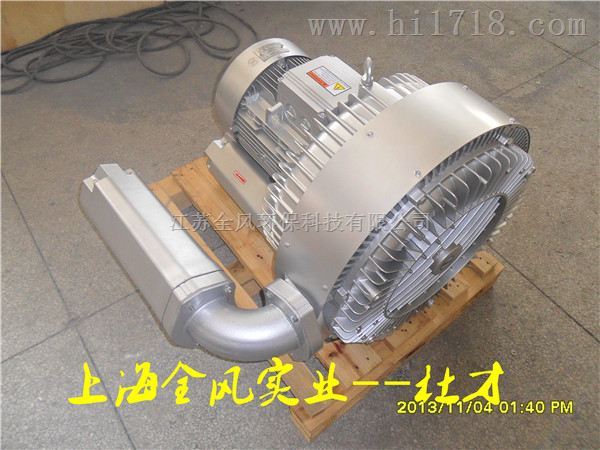

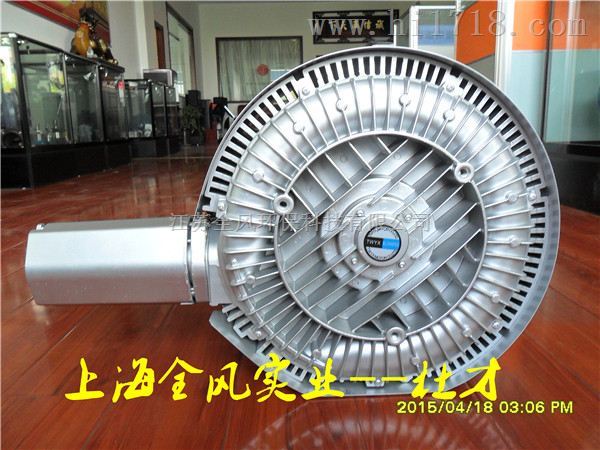

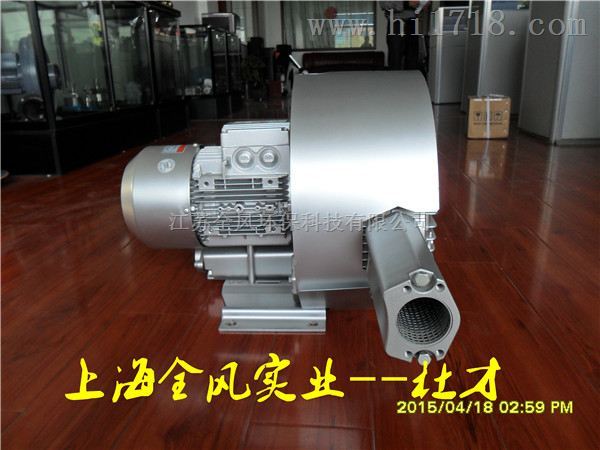

扦样专用高压风机外形构造特点：

高压鼓风机材质采用ADC12压铸铝，铸件尺寸高，一般相当于

6~7级，甚至可达4级；表面光洁度好，一般相当于5~8级；强度和

硬度较高，强度一般比砂型铸造提高25~30%，但延伸率降低约70%

；尺寸稳定，互换性好；可压铸铝薄壁复杂的铸件。例如，当前锌

合金压铸铝件小壁厚可达0.3mm；铝合金铸件可达0.5mm；小铸

出孔径为0.7mm；小螺距为0.75mm。

采用的是特殊的叶片设计，采用这种方式对设备的外性进行设计，

主要是因为这种设计方式可以提高设备的压力，让设备的风量更大

，还能够有效的降低设备运行时的噪音，延长设备的使用寿命。

扦样机专用的高压风机主要功能

是一种的多功能粮食取样器，不仅可在20米范围内随意取

样，粮食取样器专用风机还可适用于简仓、地下仓、房式仓的深层

粮食取样和投药及粮食在储运、质检等过程中进行仟取样品、布设

监测电缆、局部设点投放杀虫药剂，仓房及装具清扫除尘等作业。
二、技术参数
1.常用功率：2.2KW 3KW 4.3KW 5.5KW 7.5KW 电源：220V/380V

50Hz

2.适用粮食品种：小麦、稻谷、大米、玉米、油菜籽、高粱等。

3.使用前须检查电源、电压是否符合本机所用电压值。

4.本机采用铝合金压铸，具有吸力强、取样快、功能实用、操作简

便，一机多能、组合灵活、轻巧耐用，安全可靠！

扦样机专用的高压风机配置：

1.机壳材质：吸小麦高压风机采用超强度压铸铝，压铸铝与奔驰汽

车轮毅相同铝材，相对于普通铝合金来说，压铸铝更坚固，相对于

铁壳风机，更有轻量化的作用。

2.电机性能：高压风机采用台湾宇鑫电机，宇鑫电机是一款宽频，

宽压电机，列入：单相110V/230V 工业三相：220/380/415/660V等

，电机频率可45-75HZ调频，IP55防护等级 F级绝缘等级，其

是国内电机达不到的工艺，深受国内外客户青睐。

3.风机油封：旋涡气泵采用德国MERKEL油封，德国MERKEL（默克尔

）材料采用氟橡胶可承受-25℃至300℃。相对于一般油封工作时其

唇缘的温度高于工作介质温度20~50℃，性能更稳定，免维护，寿

命更久。

4.风机轴承：旋涡气泵部件采用德国SKF，日本NSK品牌轴承，

轴承可承受350摄氏度，4000转每分钟的转速。对于国产洛轴

，人本轴承，性能稳定，低噪音，免维护，寿命更久，可保证风机

运行更久。
