西蓝恒远BWY-804DD油面温度控制器导线长度

西蓝恒远BWY-804DD油面温度控制器导线长度

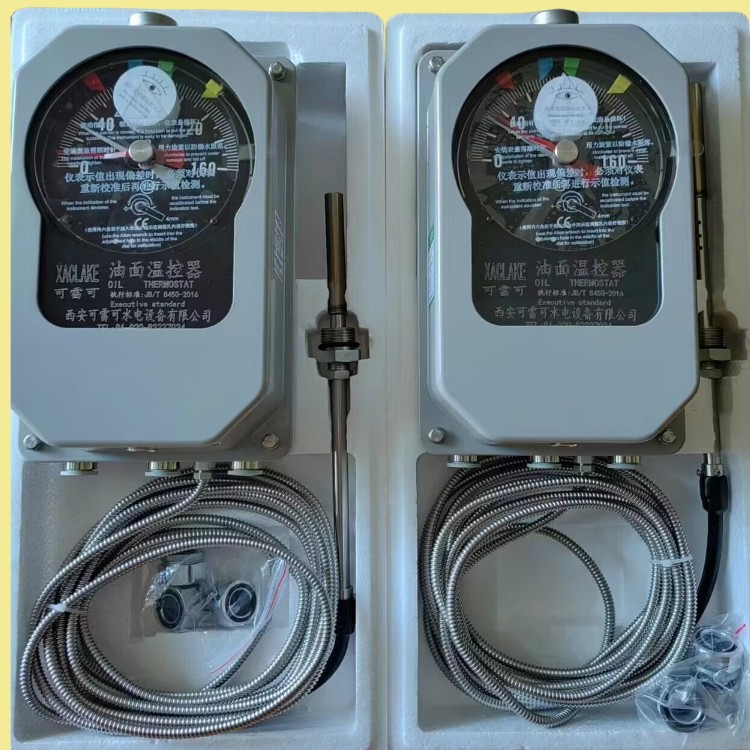

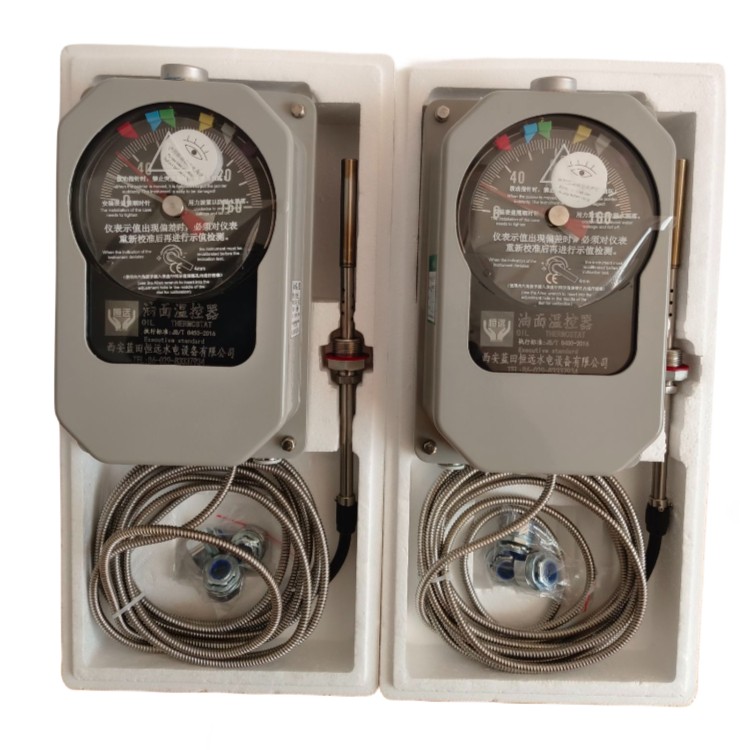

BWY-804DD（TH）系列油面温控器是采用复合温升原理而设计的仪表。适用于及其它设备的温度检测和控制。该仪表具有良好的防护性能，能在户外条件下正常工作，仪表内装有四至六组可调控制开关，可分别用于的冷却系统控制与信号报警、温跳闸等。通过嵌装在一次表内的温度变送器或Pt100铂电阻，能输出与温度值对应的DC（4-20）mA电流信号或Pt100铂电阻信号，供系统和二次仪表使用，实现无人电站管理。

油面温度控制器参数

输出信号：输出无源或有源DC（4-20）mA电流信号和Pt100铂电阻信号；

工作条件：环境温度（-40～+55）℃、相对湿度 ≤95%RH；

测量范围：（0～150）℃；

准确度：1.5级(依据标准JB/T6302-2005)；

开关性能：四组可调开关，开关均能在全量程内任意设定（按用户要求多可达6组开关）；

开关动作点：K1=55℃，K2=65℃，K3=80℃， K4=100℃；

开关动作误差：±2℃，开关切换差：（6±2）℃；

开关额定功率：AC220V / 5A，DC220V/3A；

温包尺寸：Φ14mm,插入深度不小于150 mm；

安装螺纹：(M27×2)mm或(M33×2)mm；

毛细管长度：6m，按用户要求长可制作18 m；

防护等级：IP55。

数字显示(调节) 仪

| 序号 型号名称 特点 配套产品

BWY-804BJ (TH) 输出一路叱(4-20)mA电流信号。 、xHZ-158型智能温度监测仪油面温控器

BWY-804J [TH) 输出吐(4-20)电流信号。 XUZ-10型数字式温度显示仪油面温控器 温度变送器供电电源: xUZ-l5S型数字式温度显示仪

xC/0C (100-260) Y。

BWY-804JJ [TH) 输出双路叱(4-20)出电流信号。 XUZ-10型数字式温度显示仪油面温控器|2、温度变送器供电电源: XHZ-15S油面温度控制器数字式温度显示仪

水力测量柜安装XALTHYYXGS公司生产的对机组蜗壳压力、净水头、尾水管、各处油位、水位显示的显示仪表。每台机组提供推力轴承外循环控制箱、顶盖排水控制箱、发电机机坑电加热器和除湿机控制箱、机组制动吸尘控制箱、漏油箱油泵控制箱。控制箱所用的控制元件．如空气开关、断路器、继电器、按钮、信号灯、PLC采用西门子公司的产品，有利于维护、备件的采购、管理。箱内的PLC与监控系统通过MODBUS通讯协议、RS485接口和硬线进行信号传输。发电机机坑电加热器和除湿机控制箱，与安装在发电机机坑内6个电加热器、温度开关、3台除湿机组成发电机电加热和除湿系统，保持机坑温度和湿度在一定范围内，防止发电机结露。

机组的进水阀为筒形阀，与安装球阀和蝶阀相比降低了工程造价，开启、关闭时间短，适应电力系统对电厂快速开机并网、事故紧急停机的要求。筒形阀控制柜能手动、自动操纵水轮发电机组进水筒形阀的开启和关闭，阀门的控制原理为液压同步控制方式，对筒形阀链条张力过载、力矩过载、位置开关和变送器进行监测。在元引进基础上对筒形阀开启进行了改进，将一段开启方式改为二段开启方式，降低阀门至全开时的速度，避免了阀门至全开位置时对顶盖的冲击。使用的电液换向阀为DFX24和DYW三位四通电液转向阀。
