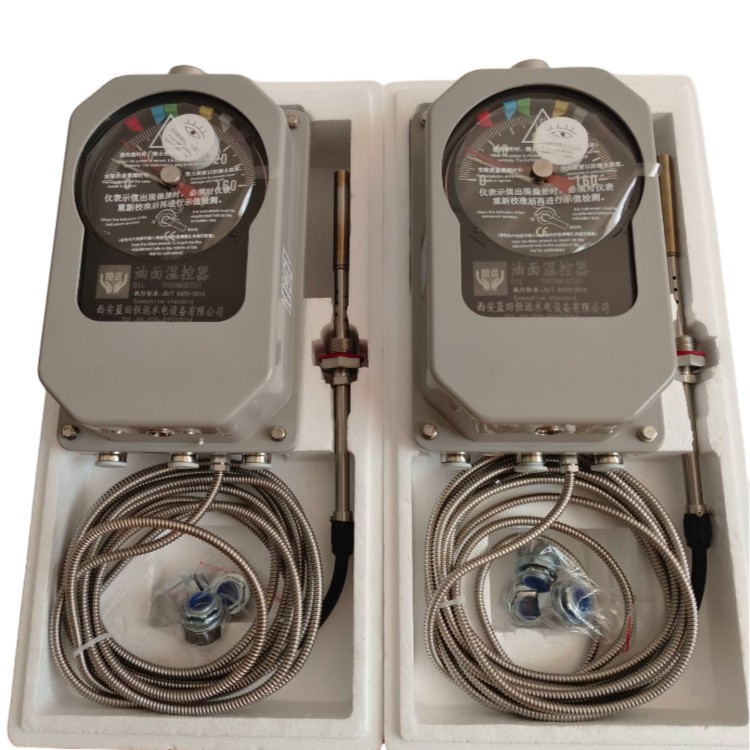

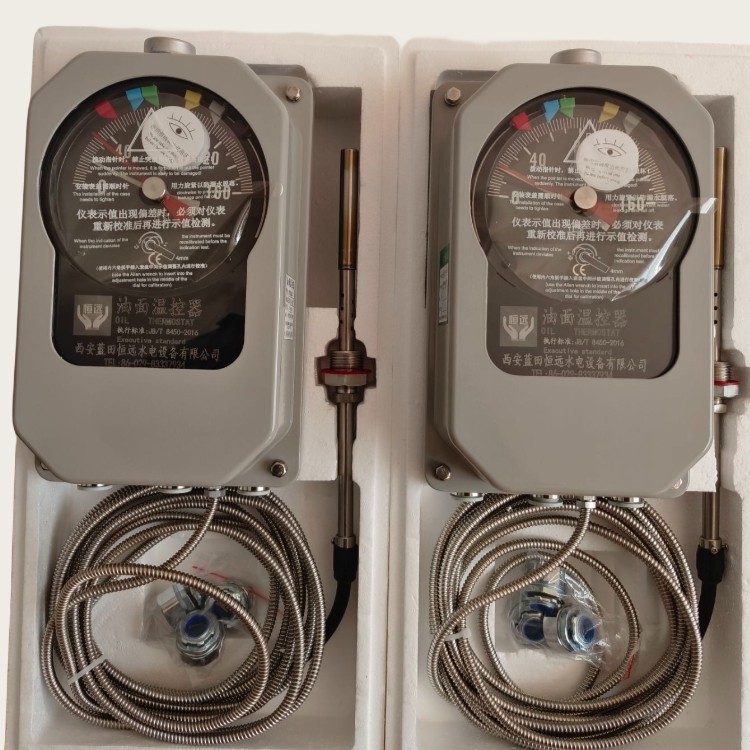

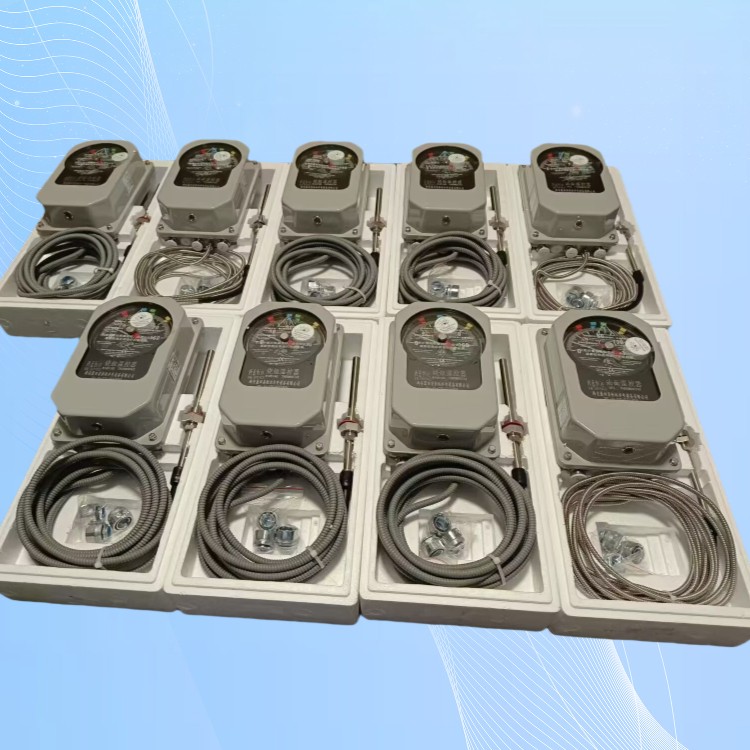

BWY-804AD型系列温度指示控制器（以下简称温控器）主要使用于测量和控制大型变压器的油温，同时也使用于其它设备的温度检测和控制。它还可附带一台温度指示仪，将温度信号远传到控制中心，在控制中心机房同步显示出变压器油温。温控器内装有四组温控开关，可根据需要分别用于信号报警、冷却器控制和事故跳闸等。

主要技术参数

（一）BWY（WTYK）—804AD系列

1、正常工作条件：环境温度（—40~+55）℃，相对湿度5%~95%。

2、测量范围：  （0~150）℃

3、指示 度： 2.0级

4、温包尺寸：Φ14×150，安装螺纹M27×2

5、开关性能：设定范围：全量程 设定 度：±4℃  开关差（6±2）℃6、 额定功率：250VAC   5A

BWY—804AD（TH） 温度指示控制器主要由弹性元件（波纹管）、毛细管和温包组成。这三部分构成的密封系统内充满感温液体，当被测温度变化时，温包内的感温液体的体积随之变化。这个体积增量通过毛细管传递到仪表内弹性元件（波纹管），使之产生一个相对应的位移。这个位移经机构放大后便可以指示被测温度，并驱动微动开关，输出信号以驱动冷却系统，达到控制变压器温升的目的。

BWY-804BJ (TH) 输出一路叱(4-20)mA电流信号。 、xHZ-158型智能温度监测仪油面温控器

BWY-804J [TH) 输出吐(4-20)电流信号。 XUZ-10型数字式温度显示仪油面温控器 温度变送器供电电源: xUZ-l5S型数字式温度显示仪

xC/0C (100-260) Y。

BWY-804JJ [TH) 输出双路叱(4-20)出电流信号。 XUZ-10型数字式温度显示仪油面温控器|2、温度变送器供电电源: XHZ-15S型数字式温度显示仪

0c/C (100-260) Y。

BWY-804AJ (TH) h、同时输出Pt100铂电阻信号和C xUZ-155型数字式温度显示仪油面温控器 (4-20)m3电流信号。 XUT-22型数字式温度显示调节仪

温度变送器供电电源:aC/0C (100-260) Y。

BWY-804A [TH) 输出单路Pt100铂电阻信号。 |xuT-22型数字式温度显示调节仪油面温控器

BWY-804AD[TH) 输出双路Pt100铂电阻信号。 |xUT-22型数字式温度显示调节仪油面温控器

备注:出厂默认为四组开关，可根据用户需求定制四至六组开关，各组开关均能在全量程内任意设

发电机轴电流监测装置由西蓝恒远公司生产提供，由轴电流互感器和轴电流显示报警装置组成轴电流监测装置。轴电流互感器套在发电机大轴上，固定在发电机推力油槽内挡油管下方下机架中心体内。当发电机轴承的绝缘损坏，在大轴中形成危害轴瓦的轴电流时，轴电流显示仪能显示轴电流的大小。发出报警或停机信号。从而在轴承损坏之前就可以发现故障并予以消除，避免事故扩大。

机组所有的电液换向阀，均采用西蓝恒远DFX的产品，二位四通的电液换向阀为双线圈、带自锁、可短时通电，分别控制机组锁锭、二段关闭阀。提供二段关闭阀安装在接力器关闭时的回油管道上。在机组紧急关机过程中，当机组以一定速度关闭到一定开度后，操作电磁阀，投入二段关闭阀，以改变机组关闭速度，防止机组抬机，保护机组的安全。

每台机组安装有机组制动柜、温度仪表柜、水力测量柜、筒型阀控制柜，共4个。机组制动柜能自动和手动完成对机组的机械制动及制动闸的反向充气。在温度仪表柜上安装18台XACLAKE生产的TDS5326-02-09-HHLL-T电站专用温度仪表，该仪表抗干扰、性能稳定，有双上限和4-20mA输出，该仪表能有效防止Pt100铂电阻断线和短路引起的开关误动作造成机组停机现象。
