DLY1-1/99型微电脑速开关适用于额定电压220及以下、频率为50Hz的控制电路中，可作为低转速旋转机械的转动速限制和控制之用。

该开关的自动复位功能，还弥补了产品在接线使用中的缺陷，使其更具有实用性。其特点是：高、使用寿命长，速度设置简捷，具有自动复位功能。尤其适合于低速或速旋转的重型机械限速之用。

基本技术参数

1、额定缘电压：300V；

2、额定电源电压：AC220V；

3、约定发热电流Ith：10A；额定控制容量：240VA；

4、开关动作速度整定范围：0.1r/～9.9r/m 或1r/～99r/m；

5、速度整定值误差＜1％，速时开关动作响应角度＜35°，每圈脉冲数:32；

6、正常使用条件：周围空气温度上限不过+55℃、下限不过-15℃，安装地点海拔不过2 000m。

组成：由磁盘、传感器及继电器三部分组成。

安装调试

安装使用时，应将传感器的中心位置对准磁盘的黄色圆带，且距离应不大于6mm，见图1所示。

接线时，请按速开关铭牌上接线图所示的各个接点位置正确接线。

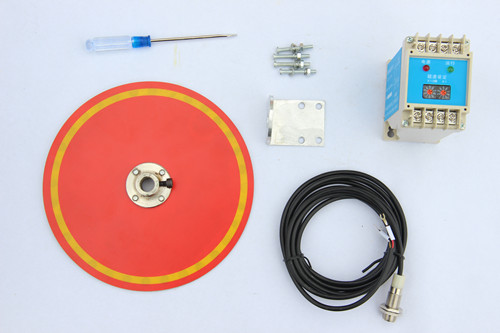

微电脑速开关DLY1-1/99附件

a）调整设定开关动转速用螺丝刀一把；

b）传感器安装支架一件；

c）安装螺钉一套。

接线原理图：DLY1 微电脑速开关，DLY1-0.1/9.9，DLY1-1/99

a）端子接线见图2；

b）外接线简易线路原理见图3。

注:图中虚线框内为速开关。

8 外形及安装尺寸：速开关的外形尺寸和安装尺寸见图4。

订货时应指明与开关联轴的旋转设备的速范围是在0.1r/～9.9r/m或在1～99r/m内。如：开关与起重机钩钢缆卷筒联轴，其卷筒转速不得高于7.5r/m，则开关应选用：DLY1-0.1/9.9。 数据可通过继电器上的拔码开关用螺丝刀进行整定，“×1转"的拔码开关整定至数字“7"上、“×0.1转"的拔码开关整定至数字“5" 上即可。如果旋转设备转速不得高于17.7r/m，则开关应选用：DLY1-1/99，数据可通过继电器上的拔码开关用螺丝刀进行整定， “×10转"的拔码开关整定至数字“1"上、“×1转"的拔码开关整定至数字“8"上即可（小数位应4舍5入，也可根据设备的实际要求将数据整定在17r/m的整数值上）。

起重机卷筒的速值可通过下列计算公式求得：

速值=1.25×电机额定转速×齿轮箱变速比或  速值=1.25×6000×齿轮箱变速比/电机数 （50Hz三相交流电源）

 如，电机数为10、齿轮箱变速比为1:40，则卷筒速值应为：

 速值=1.25×6000×1/40/10=18.75（r/m）。

应选择型号为DLY1-1/99，数据应整定在19r/m上。

DLY1微电脑速开关自出厂日起保修期为12个月。
