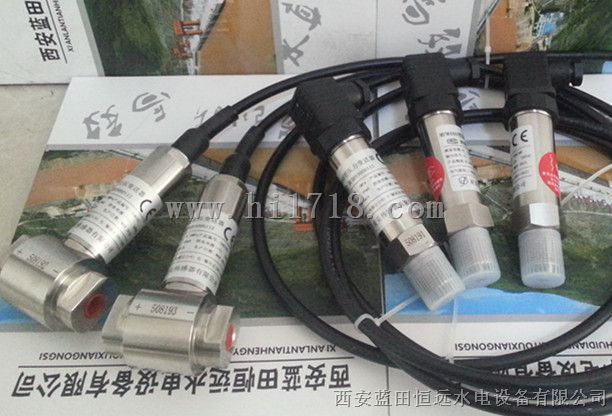

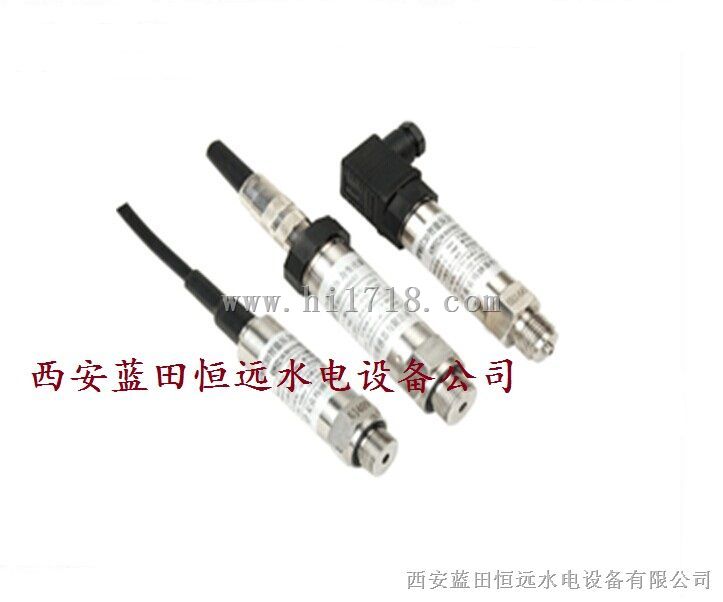

智能差压变送器TDSB-490压阻式差压变送器报价
价格：电议
地区：陕西省 西安市
-
图文详情
-
产品属性
-
相关推荐
| MDM490型 差压变送器_西安差压变送器MDM490 |
| MDM490型差压变送器的敏感元件是一个固态压阻敏感芯片，在芯片和两个波纹膜片之间充有硅油。被测差压作用到两端波纹膜片上，通过硅油把差压传递到敏感芯片上，敏感芯片通过导线与信号处理电路相连接。该产品利用半导体硅材料的压阻效应，实现差压与电信号的转换。由于敏感芯片上的惠斯登电桥输出的信号与差压有着良好的线性关系，所以可以实现对被测差压的准确测量。适用于石油、化工、电力、水文等管道各种气体、液体的差压测量。 |
?全不锈钢结构设计，体积小巧重量轻，安装方便；
?激光焊接，全密封结构，外壳防护等级IP65；
?传感器为扩散硅压阻式差压传感器，不锈钢316L隔离膜片；
?经过了温度补偿和老化筛选，性能稳定可靠；
?产品可在外部调节零点和满度；
?防爆型产品符合GB3836.4标准的ExiaⅡCT6要求，取得防爆合格证；
?船用型产品符合CCS《钢质海船入级规范》(2006)的要求，已获型式认可；
?产品已取得CE和RoHS。
量程编码 | 0A | 02 | 03 | 07 | 08 | 09 | 10 | 12 | 13 |
单位 | kPa | MPa | |||||||
测量范围 | 0～35 | 0～70 | 0～100 | 0～200 | 0～350 | 0～700 | 0～1 | 0～2 | 0～3.5 |
正向允许过压 | 70 | 150 | 200 | 400 | 700 | 1400 | 2.0 | 4.0 | 7.0 |
负向允许过压 | 35 | 70 | 100 | 200 | 350 | 700 | 1.0 | 1.0 | 1.0 |
静压 | ≤20MPa | ||||||||
小 | 典型 | 单位 | |||
| 0～100kPa | 0.25 | 0.5 | ±%FS | ||
| 200～3500kPa | 0.25 | 0.5 | |||
零点温度误差 | 0～100kPa | 0.75 | 1.25 | ±%FS，参比25℃ | |
| 200～3500kPa | 0.5 | 0.75 | |||
满量程温度误差 | 0～100kPa | 0.75 | 1.25 | ||
| 200～3500kPa | 0.5 | 0.75 | |||
长期稳定性 | ≤200kPa | 0.5 | ±%FS/年 | ||
| ≤3500kPa | 0.2 | ||||
| 静压影响 | 0.05 | ±%FS，每100kPa | |||
| 补偿温度范围 | 0～50 | ℃ | |||
| 工作温度范围 | -10～80 | ||||
| 贮存温度范围 | -40～120 | ||||
供电电源：两线15～28VDC 三线15～28VDC输出信号：两线4～20mADC 三线0/1～5VDC，0～10/20mADC电气连接：接插件或Φ7.2mm七芯电缆
响应时间(10%～90%)：≤1毫秒
绝缘电阻：100MΩ，50VDC 结构材料壳 体： 不锈钢1Cr18Ni9Ti
波纹膜片： 不锈钢316L
O型密封圈：氟橡胶
灌注液体： 硅油
压力连接： G1/4内螺纹
品牌/商标
恒远
企业类型
制造商
新旧程度
全新
原产地
西安
TDSB:
TDSB-490
